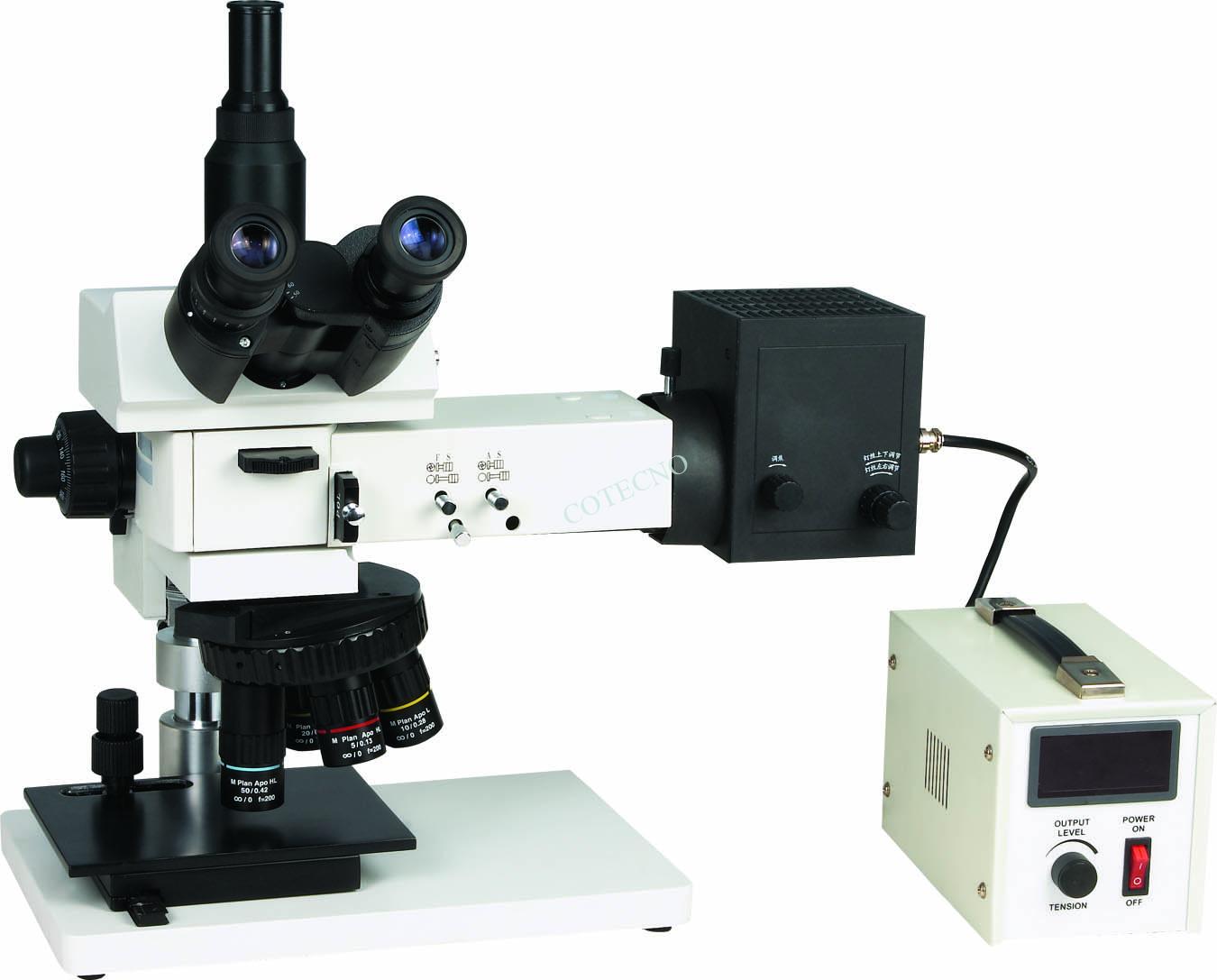

Puede ser ampliamente utilizado para identificar y analizar semiconductores, FPD, encapsulación de circuitos, sustrato de circuitos, materiales, piezas de fundición / metal / cerámica, moldes de precisión y observar muestras más gruesas. El sistema óptico de alta calidad y confiable brinda una imagen mucho más clara y en contraste. El diseño cumple con las necesidades ergonómicas y lo hace sentir cómodo y relajado al hacer su trabajo.
Características:
- Adopte UIS de alta resolución, larga distancia de trabajo y trayectoria de luz infinita
Sistema de corrección de la tecnología de imagen objetiva. - Ampliación de la tecnología de multiplexación de infinito objetivo compatible.
Objetivo con todos los métodos de observación. - Iluminación de Kohler de superficie asférica, aumentando el brillo de la visión.
- WF10 × Φ25 campo de visión súper amplio Ocular.
El ocular micrométrico es un accesorio para una variedad de instrumentos de medición ópticos, cuando se ensambla en un instrumento óptico apropiado, se puede usar para varias mediciones, como medir la distancia de los orificios, el ancho y la longitud de la escala de graduación, la calidad de la superficie del metal, el ancho de banda del espectro, la densidad del tejido de fibra y las muestras de campo, etc., también puede medir el tamaño de la muesca y el rayado como accesorio de algunos probadores de micro dureza.
| Especificaciones | ||
|---|---|---|
| Cabeza de visualización | Cabeza Trinocular sin compensación, inclinado 30 ° （50mm-75mm) | |
| Ocular | WF10×/25mm | |
| WF10 × / 20mm, punto de mira con retícula 0.1mm | ||
| Objetivo | Larga distancia de trabajo. Plan infinito. Objetivos apocromáticos: 5. | |
| ×/0.15/W.D.35mm、10×/0.28/W.D.35mm、20×/0.40/W.D.20mm、50 | ||
| ×/0.55/W.D.13mm | ||
| Muserola | Punta cuádruple con centro ajustable. | |
| Escenario | Etapa mecánica de doble capa | |
| Tamaño de la etapa: 190mm × 140mm | ||
| Rango de movimiento: 50mm × 40mm | ||
| Filtro | Filtros tipo flashboard: (verde, azul, neutro) | |
| Enfoque | Coaxial grueso adjustment ajuste de enfoque fino con mecanismo de cremallera y piñón.Fino | |
| Valor de escala de enfoque 0.002mm | ||
| Fuente de luz | Con diafragma iris de apertura y diafragma iris de campo, bombilla halógena 12V / 50W, CA | |
| 85V-230V, brillo ajustable | ||
| Dispositivo de polarización | Analizador giratorio 360, ° Polarizador ＆ El analizador se puede mover dentro / fuera del camino óptico | |
| Herramienta de comprobación | Micrómetro de 0,01 mm | |
| Accesorio opcional | Software de medición bidimensional. | |
| Software profesional de análisis de imágenes metalúrgicas. | ||
| Micrómetro ocular | ||
| Oculares de cámara digital CMOS de 1.3Mega 、 2.0 Mega 、 3.0 Mega, 5.0 Mega píxeles | ||
| Bombilla halógena 12V / 100W | ||
| Etapa de precisión: rango móvil de X-Y de 25 mm × 25 mm, precisión de movimiento ＜ 5um, digital | ||
| Rueda de mano. Valor mín.: 0.1um, disco giratorio 360 ° | ||
| Accesorio de fotografía y adaptador CCD 0.5 × 、 0.57 × 、 0.75 × | ||
| Objetivo: 2× | ||
| Herramienta de cepillado | ||
| Cámara CCD, color 1/3 ″ de alta resolución 520 líneas de TV |
