Los microscopios Euromex para aplicaciones de ciencias de los materiales tienen los objetivos específicos y otros equipos como iluminadores incidentes, sistemas de polarización y los filtros de compensación. Esto permite la observación precisa de materiales como metales, plásticos, minerales, asbesto, vidrio, madera y productos químicos. Euromex ofrece una amplia gama de microscopios metalográficos, microscopios metalográficos de platina invertida, microscopios petrográficos con platinas giratorias y objetivos libres de tensión especiales para la luz polarizada y microscopios para la identificación de asbesto
iScope para ciencia de materiales (metalográfico)
Los microscopios iScope para ciencia de materiales se suministran con los accesorios específicos que convierten el iScope en un microscopio de alta calidad adecuado para diversas aplicaciones. Hay tres tipos de microscopios para ciencia de los materiales; microscopio metalográficos, microscopios petrográficos y microscopios para el estudio del asbesto
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono
A destacar
- Oculares EWF10x/20 mm
- Revólver porta-objetivos quíntuple
- Objetivos corregidos a infinito IOS
- Platina mecánica 150 x 140 mm. sin cremallera en eje X con desplazamiento de 79 x 52 mm.
- Iluminación transmitida 3 W NeoLED Köhler
- Iluminación incidente NeoLED
- Sensor iCare
- Sistema de almacenaje de cable – CSS
Modelos

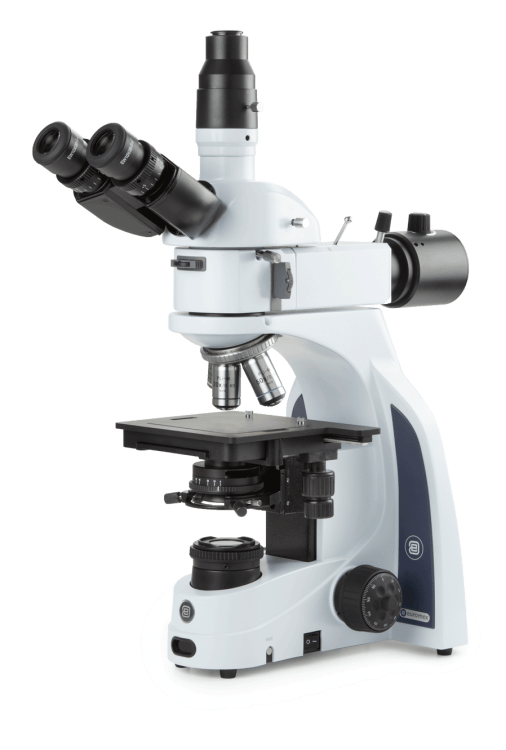

iScope (metalográfico)
| MODELOS | Binocular | Trinocular | Oculares EWF10x/20 mm | Objetivos Plan PLMi (IOS) 5x/10x/20x/S50x (1) | Platina mecánica sin cremallera en eje X (150 x 140 mm) | Condensador de Abbe | Iluminación transmitida Köhler LED | Iluminación incidente NeoLED | |
| IS.1052‑PLMi | • | • | • | • | • | • | • |  |
|
| IS.1053‑PLMi | • | • | • | • | • | • | • |  |
(1) Sin corrección de cubre-objetos
Especificaciones
OCULARES
Los modelos metalográficos iScope se suministran con una pareja de oculares EWF10x/20 mm (porta-ocular de Ø 30 mm)
CABEZAL
Cabezal binocular y trinocular de diseño Siedentopf con tubos porta-oculares inclinados a 30°. Distancia inter-pupilar ajustable entre 48 y 76 mm. Corrección de + 5 dioptrías en ambos tubos porta-oculares. Sistema ergonómico de giro tipo mariposa del cabezal que permite dos posiciónes de observación: alta (431 mm) y baja (397 mm.). El cabezal trinocular tiene un puerto de documentación de Ø 23.2 mm
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos quíntuple en posición inversa y montado sobre rodamientos a bolas de alta precisión
OBJETIVOS
Objetivos plano-acromáticos PLMi con corrección a infinito (IOS) especialmente diseñados para la observación de materiales.Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz
|
Plan PLMi IOS |
5x/0.10 |
10x/0.25 |
20x/0.40 |
S50x/0.65 |
S100x/0.80 (1) |
(1) = opcional
PLATINA
Platina mecánica de 150 x 140 mm. sin cremallera en el eje X y con desplazamiento X/Y de 78 x 53 mm. Con inserto metálico e inserto de vidrio transparente
CONDENSADOR
Condensador estándar de tipo Abbe A.N. 1.25 regulable en altura y con diafragma iris. Permite la colocación de una lámina para técnica de campo oscuro hasta un máximo de 400x.
Condensador opcional de tipo Abbe con lente abatible A.N. 0.90/1.25 regulable en altura y con diafragma iris
ENFOQUE
Enfoque macro y micrométrico de precisión 1 μm, 200 graduaciones por vuelta de micrométrico (0.2 mm.). Desplazamiento total de aproximadamente 24 mm. Con sistema de seguridad para limitar la altura de la platina y proteger la muestra y los objetivos de alto aumento. Con ajuste de tensión de enfoque
ILUMINACIÓN TRANSMITIDA
De diseño Köhler mediante NeoLED 3 W de intensidad regulable y con fuente de alimentación interna 100-240 Vca
ILUMINACiÓN INCIDENTE
Mediante NeoLED con fuente de alimentación externa 100-240 Vca. Suministrado con filtro polarizante 0-90° montado en lámina deslizante, dispositivo simple de campo oscuro, filtro blanco, verde, azul y amarillo
SENSOR ICARE
Este sensor permite evitar la perdida innecesaria de energía. La iluminación del microscopio se apaga automáticamente poco después de que el usuario deje de estar delante del microscopio
SISTEMA DE ALMACENAMIENTO DEL CABLE – CSS
Los microscopios iScope permiten al usuario almacenar el cable de alimentación en la parte posterior del estativo. En la parte posterior del estativo también se encuentra un asa que permite un cómodo transporte del microscopio
CONFIGURACIONES
El microscopio iScope esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales
• Modelos con campo claro • Modelos con contraste de fase • Modelos petrográficos y para análisis de Asbestos • Modelos con campo oscuro • Modelos con epi-fluorescencia • Modelos metalográficos
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio y manual de usuario. Estuche de poli-estireno
Accesorios

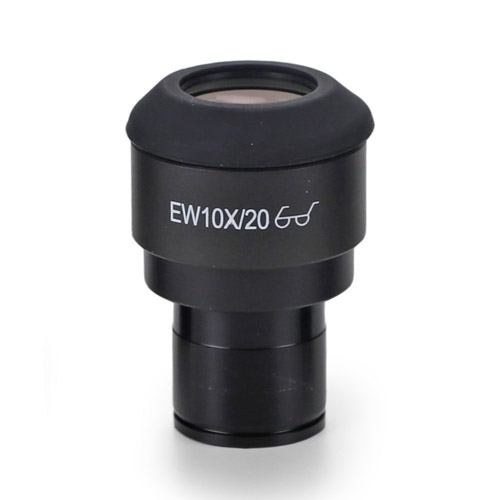

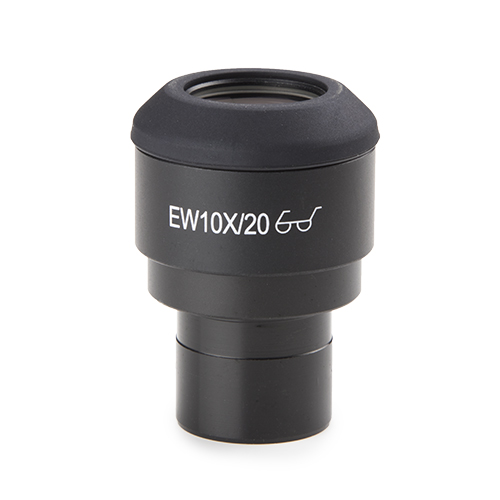

Ocular EWF10x/20 mm, porta-ocular de 23,2 mm. Ø
Ocular EWF10x/20 mm. con retículo en cruz, porta-ocular de 23,2 mm. Ø
EWF10x/20 mm eyepiece with pointer, Ø 23.2 mm tube
Ocular EWF10x/20 mm. con micrométro 10/100 mm. y cruz, porta-ocular de 23,2 mm. Ø

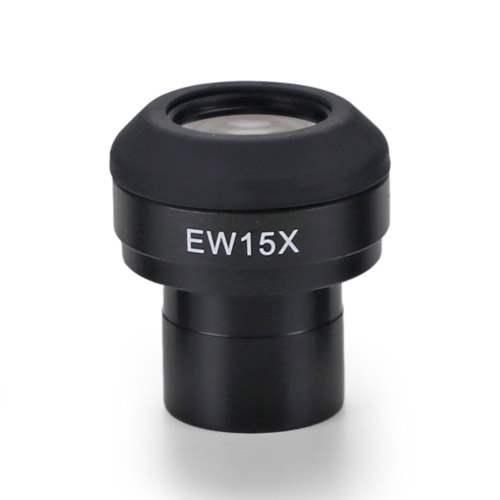

Ocular WF15x/16 mm., porta-ocular de 23,2 mm. Ø
Ocular WF20x/12 mm., porta-ocular de 23,2 mm. Ø
Pareja de protectores de goma, oculares porta-ocular de 23,2 mm. Ø
EWF 10x/22 mm eyepiece, 30 mm tube for iScope
Pareja de protectores de goma, oculares porta-ocular de 30 mm. Ø

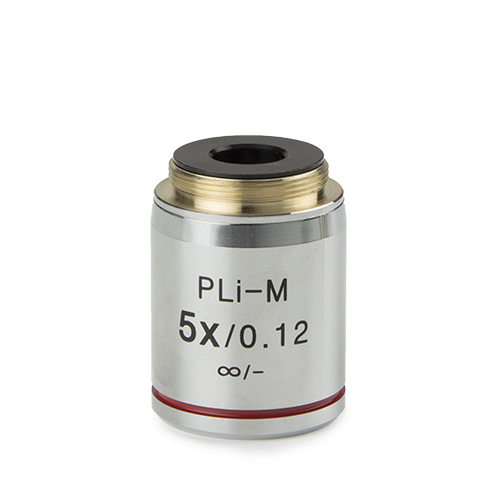

Objetivo corregido a infinito (IOS) Plano acromático PLMi 5x/0.12

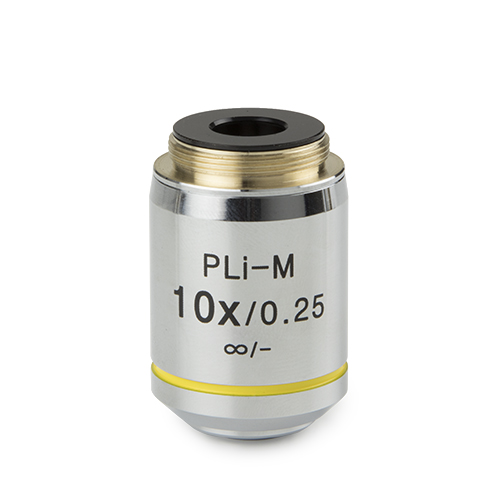

Objetivo corregido a infinito (IOS) Plano acromático PLMi 10x/0.25
Objetivo corregido a infinito (IOS) Plano acromático PLMi 20x/0.40
Objetivo corregido a infinito (IOS) Plano acromático PLMi 50x/0.70
Objetivo corregido a infinito (IOS) Plano acromático PLMi 100x/0.90

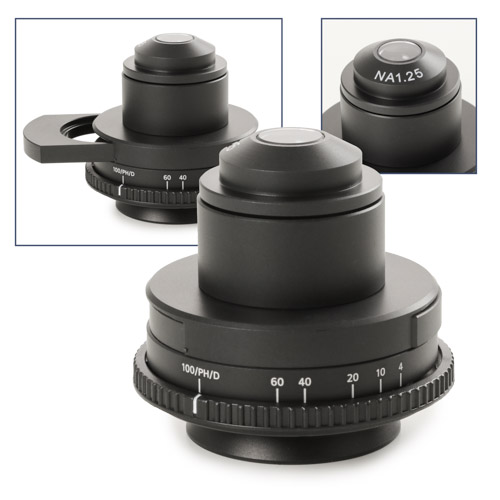

Condensador de Abbe A.N. 1.25 con ranura para láminas opcionales de contrate de fase y campo oscuro
Condensador de lente abatible 0.9/1.25

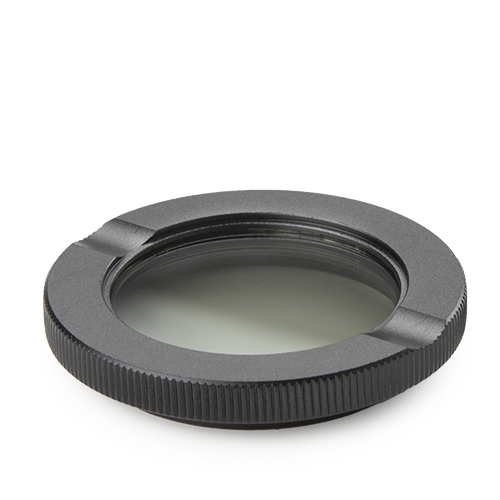

Filtro de polarización de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Polarization set for iScope: simple rotating polarizer for lamp house and fix polarizer mounted under head
Filtro azul de 45 mm. Ø. Se coloca sobre la fuente de iluminación

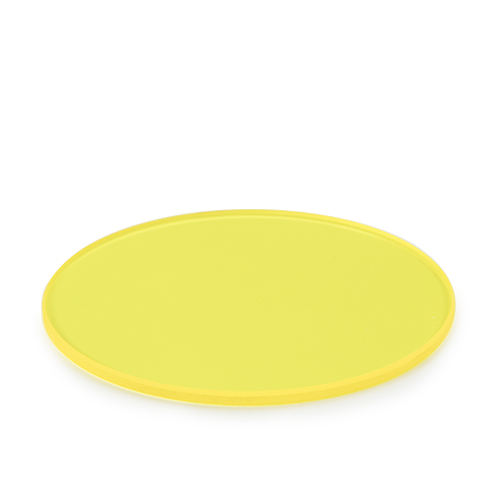

Filtro amarillo de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Filtro blanco esmerilado de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Filtro azul de 45 mm. Ø para iluminación incidente en iScope metalográfico (IS.9230)
Filtro verde de 45 mm. Ø para iluminación incidente en iScope metalográfico (IS.9230)
Filtro amarillo de 45 mm. Ø para iluminación incidente en iScope metalográfico (IS.9230)
Filtro blanco esmerilado de 45 mm. Ø para iluminación incidente en iScope metalográfico (IS.9230)
Accesorio simple de campo oscuro para iluminación incidente en iScope metalográfico (IS.9230)

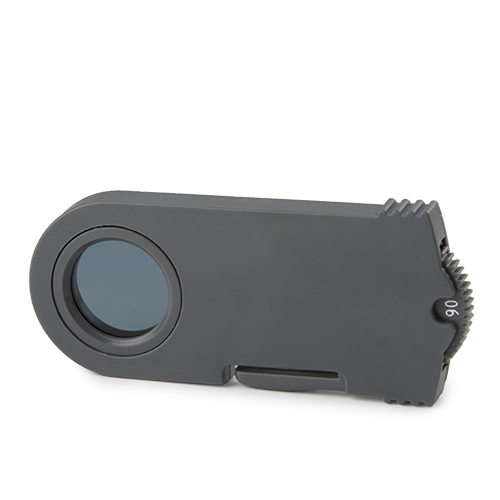

Polarizador 0-90° para iluminación incidente en iScope metalográfico (IS.9230)

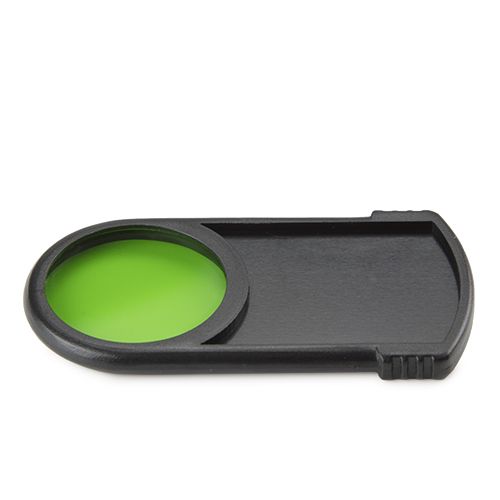

Lámina con filtros verde y azul para iScope
Lámina con filtro analizador y azul para iScope
Single photo tube attachment with one 23.2 mm tube for IS.5700 ergonomic tilting head of iScope® infinity systems

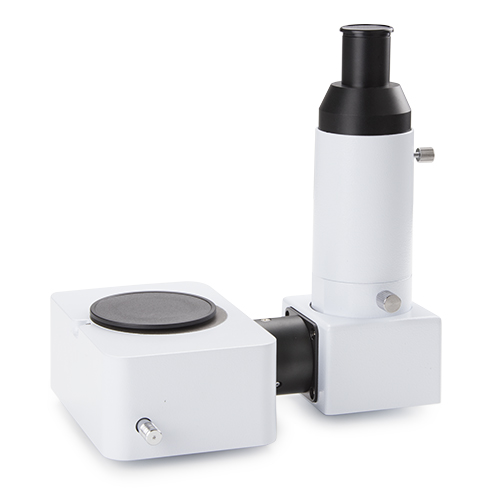

Köhler attachment

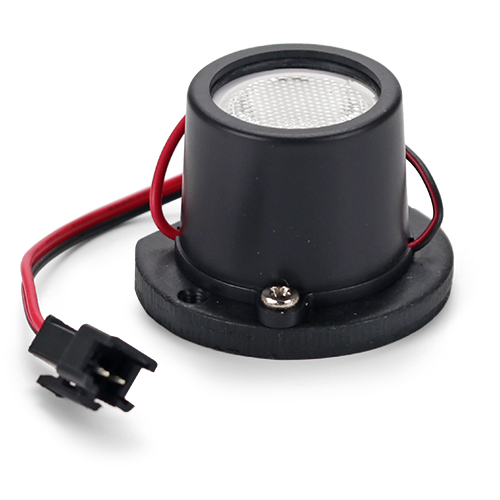

NeoLED™ de recambio para iScope
Glass fuses 2A 250 V, 10 pieces
Bombilla halógena de 50W 12V para iluminación
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
Anillo T2 para cámara digital SLR NIKON D
Anillo T2 para cámara digital SLR CANON EOS
Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.
Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades
Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades
Aceite de inmersión, índice de refracción n= 1.482. Frasco de 25 ml
Alcohol isopropílico 99%, botella de 200 ml.
Papel de limpieza de lentes, paquete de 100 unidades
Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.
