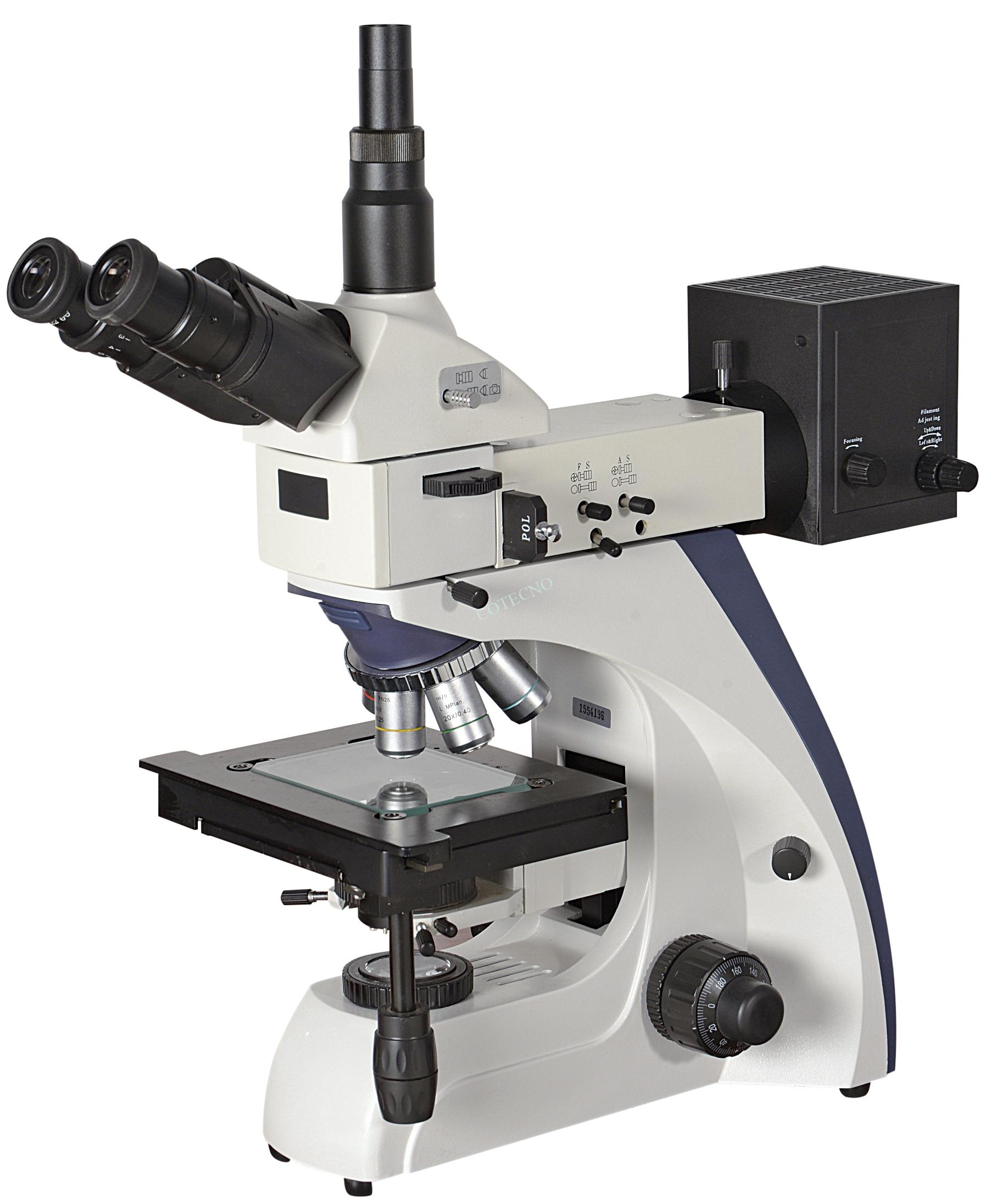

Se adoptó 2 tipos de iluminación de reflexión y transmisión, y también está equipada con dispositivos de polarización Epi-iluminación. Bajo la luz reflejada, puede proceder a campo brillante y observación polarizada. Y también puede proceder la observación de campo brillante bajo iluminación transmitida. Los sistemas ópticos estables y de alta calidad cumplen con su requisito de alta calidad de imagen, el cuerpo de construcción cuadrada representa más rígido, el diseño en forma de T le brinda una base más estable. Diseño de configuración humanizado y operación conveniente, le permiten liberar la presión del trabajo pesado. Te permite dedicar el experimento con toda la energía.
| Especificaciones | Modelo | |||
|---|---|---|---|---|
| BellO-MicMetInd-3C | BellO-MicMetInd-3D | |||
| Cabeza de visualización | Cabeza binocular libre de compensación inclinada a 30 ° | ● | ||
| （48mm-75mm） | ||||
| Cabeza binocular libre de compensación inclinada a 30 ° | ● | |||
| （48mm-75mm） | ||||
| Ocular | Campo super ancho WF10 × / 22mm | ● | ● | |
| Muserola | Plan infinito metalúrgico. | 5×/0.1W.D.29.4mm | ● | ● |
| Objetivo | 10×/0.25W.D.16mm | ● | ● | |
| 20×/0.4W.D.10.6mm | ● | ● | ||
| 40×/0.55W.D.5.1mm | ● | ● | ||
| Escenario | Etapa mecánica de doble capa | ● | ● | |
| Tamaño de la etapa: 180mm × 160mm | ||||
| Rango móvil: 80mm × 50mm | ||||
| Condensador | N.A.1.25 Condensador de Abbe con diafragma de iris ＆ filtro | ● | ● | |
| Enfoque | Coaxial grueso adjustment ajuste de enfoque fino con bastidor y | ● | ● | |
| Mecanismo de piñón. Valor de escala de enfoque fino 0.002mm | ||||
| Fuente de luz | Iluminación Epi-Kohler con diafragma iris de abertura y | ● | ● | |
| Diafragma de iris de campo, | ||||
| Brillo ajustable 12V / 30W.AC85V230V | ||||
| Iluminación de transmisión 12V / 30W.AC85V230V | ● | ● | ||
| Brillo ajustable | ||||
| Dispositivo de polarización | Analizador rotativo360° y polarizador | ● | ● | |
| El analizador se puede mover dentro / fuera del camino óptico | ||||
| Filtro | Filtros tipo (verde, azul neutro) | ● | ● | |
| Herramienta de comprobación | Micrómetro de 0,01 mm | ● | ● | |
| Accesorio opcional | Cabeza trinocular libre de compensación positiva, inclinada a 30 ° | |||
| Software de medición bidimensional (2D) | ||||
| Ocular micrómetro | ||||
| Ocular de cámara digital CMOS de 1.3Mega 、 2.0 Mega 、 3.0 Mega, 5.0 Mega píxeles | ||||
| Accesorio de fotografía y adaptador CCD 0.5 × 、 0.57 × 、 0.75 × | ||||
| Objetivo metalúrgico del Plan Infinito: 50 × / 0.55W.D.5.1mm, 80 × / 0.75W.D.4mm 、 100 × / 0.8W.D.3mm | ||||
| Herramienta de cepillado | ||||
| Cámara CCD, color 1/3 "770 líneas de TV de alta resolución |
