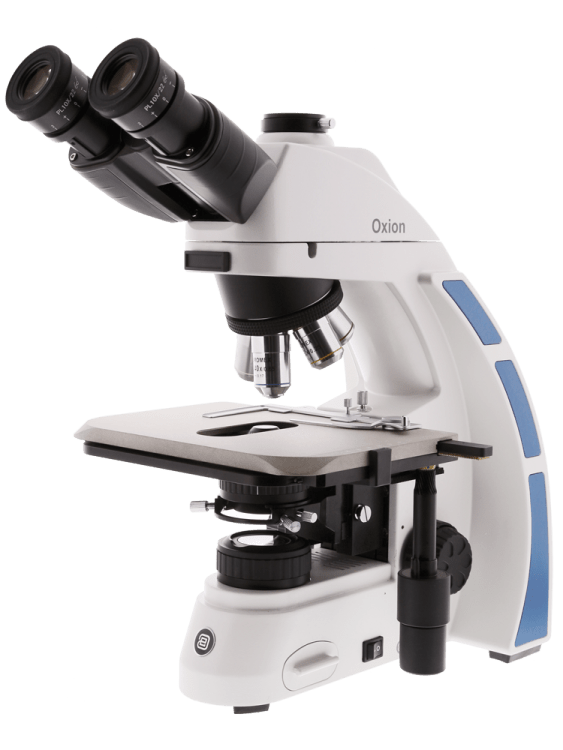

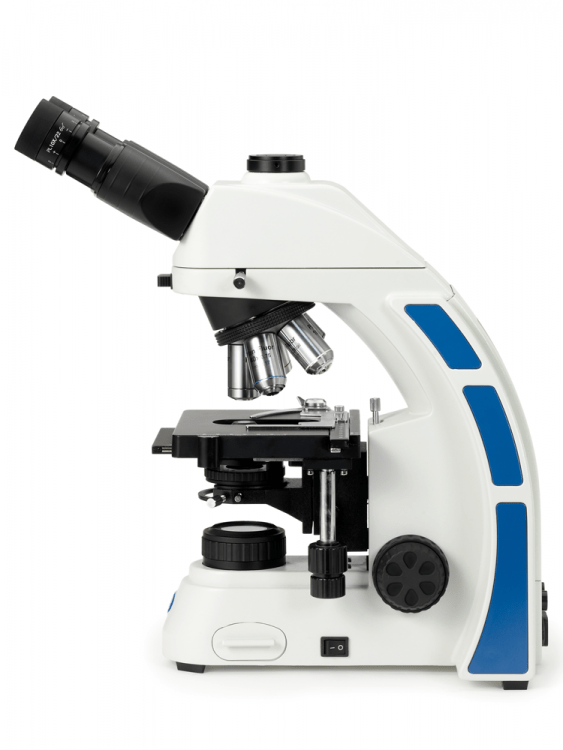

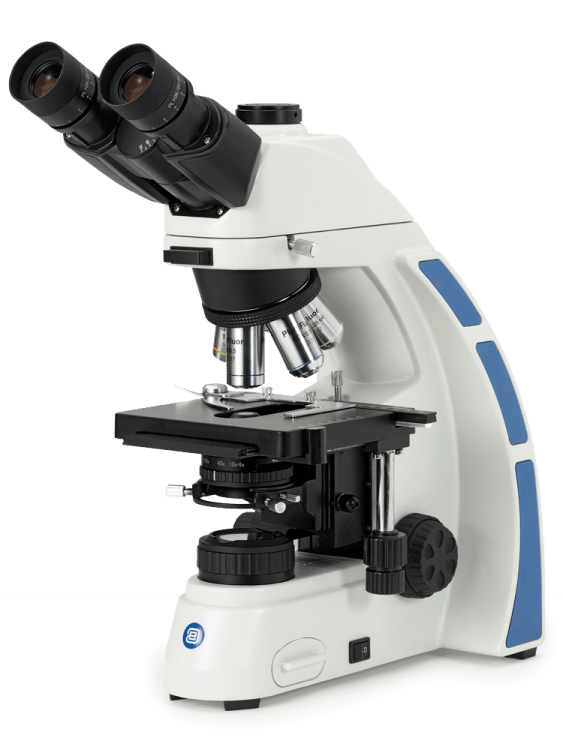

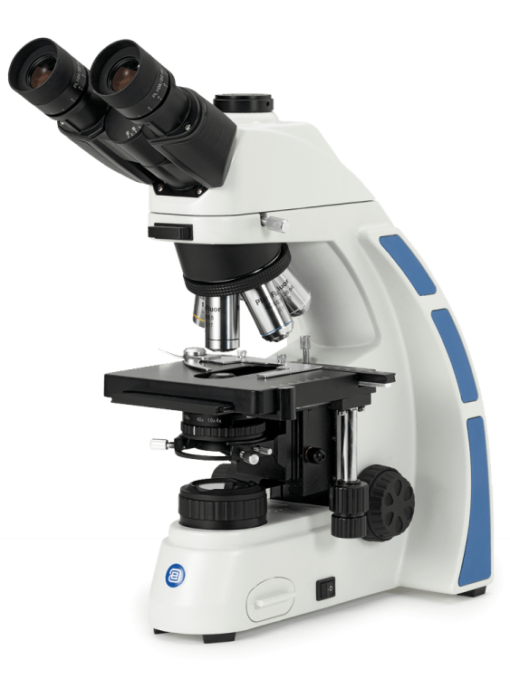

La serie Oxion ha sido diseñada para todo tipo de aplicaciones de ciencias de la vida y con una gran durabilidad. Este diseño proporciona un microscopio moderno, robusto y de alta fiabilidad para el uso diario, equipado con excelentes componentes ópticos y mecánicos. Una atención específica en los métodos de producción, tuvo como resultado una excelente relación precio/rendimiento.
Los microscopios de la serie Oxion no solo están orientados a los profesionales en aplicaciones de ciencias de la vida, laboratorios de universidades o centros de investigación, sino también para aplicaciones médicas de rutina y la medicina veterinaria. Además de la técnica de observación en campo claro, hay disponibles configuraciones con contraste de fases, campo oscuro, polarización simple o iluminación de Epi-fluorescencia.
Gracias a la alta resolución de la óptica y componentes de primera calidad, estos microscopios pueden ser ampliamente utilizados como equipos de rutina para aplicaciones de investigación fundamental.
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Oculares HWF10x/22 mm
- Sistema múlti-observador para 2,3 y 5 cabezales
- Cabezal basculante opcional
- Revólver porta-objetivos quíntuple en posición inversa
- Objetivos semi planos, planos, planos semi apo y planos de fase (IOS)
- Modelo dedicado para campo oscuro hasta 1000 aumentos
- Platina de 150 x 140 mm.

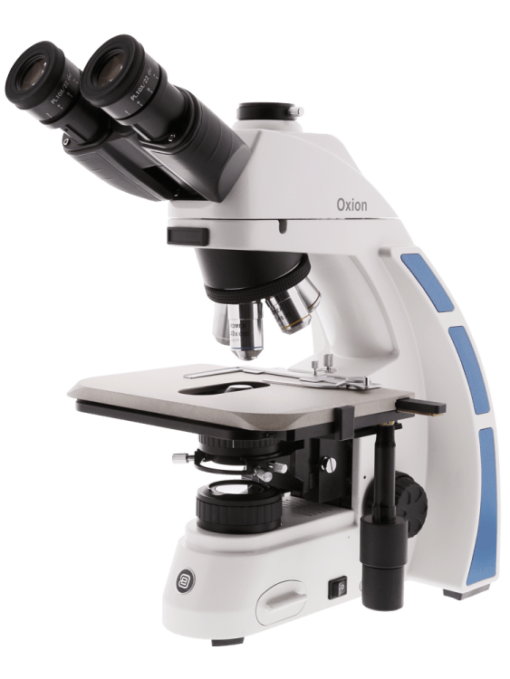

- Platina cerámica opcional
- Iluminación NeoLED 3W Köhler
- Estativo y cabezal ergonómicos
Modelos
| MODELOS | Binocular | Trinocular | Objetivos Semi planos (IOS) 4x/10x/S40x/S100x | Objetivos Planos (IOS) 4x/10x/S40x | Objetivo Planos (IOS) S100x (aceite de inmersión) | Objetivos Planos semi apocromáticos (IOS) Fluarex 4x/10x/S40x | Objetivo Plan semi apocromático (IOS) Fluarex S100x | Objetivos Planos de contraste de fases (IOS) 10x/20x/S40x/S100x | Objetivos Planos de contraste de fases (IOS) 10x/S40x/S100x | |
| OX.3012 | • | • | ||||||||
| OX.3015 | • | • | ||||||||
| OX.3020 | • | • | ||||||||
| OX.3025 | • | • | ||||||||
| OX.3030 | • | • | • |  |
||||||
| OX.3035 | • | • | • |  |
||||||
| OX.3040 | • | (1) | ||||||||
| OX.3045 | • | (1) | ||||||||
| OX.3042 | • | (2) | ||||||||
| OX.3047 | • | (2) | ||||||||
| OX.3050 | • | • | ||||||||
| OX.3055 | • | • | ||||||||
| OX.3060 | • | • | • | |||||||
| OX.3065 | • | • | • | |||||||
| OX.3064 | • | • | (3) | |||||||
| OX.5602 | (4) | • | • | |||||||
| OX.5603 | (5) | • | • | |||||||
| OX.5605 | (6) | • | • |
Oxion
| MODELOS | Binocular | Trinocular | Objetivos Semi planos (IOS) 4x/10x/S40x/S100x | Objetivos Planos (IOS) 4x/10x/S40x/S100x | Objetivos Planos semi apocromáticos (IOS) Fluarex 4x/10x/S40x | Objetivo Plan semi apocromático (IOS) Fluarex S100x | Objetivos Planos de contraste de fases (IOS) 10x/20x/S40x/S100x | Objetivos Planos de contraste de fases (IOS) 10x/S40x/S100x | |
| OX.3012 | • | • | |||||||
| OX.3015 | • | • | |||||||
| OX.3020 | • | • | |||||||
| OX.3025 | • | • | |||||||
| OX.3030 | • | • | |
||||||
| OX.3035 | • | • | |
||||||
| OX.3040 | • | (1) | |||||||
| OX.3045 | • | (1) | |||||||
| OX.3042 | • | (2) | |||||||
| OX.3047 | • | (2) | |||||||
| OX.3050 | • | • | |||||||
| OX.3055 | • | • | |||||||
| OX.3060 | • | • | • | ||||||
| OX.3065 | • | • | • | ||||||
| OX.3064 | • | (3) | |||||||
| OX.5602 | (4) | • | |||||||
| OX.5603 | (5) | • | |||||||
| OX.5605 | (6) | • |
(1) Objetivos planos de contraste de fases suministrados con condensador Zernike AE.3184
con cuatro anillos de contraste de fases (vea la imagen en la página 2) y una posición de campo claro

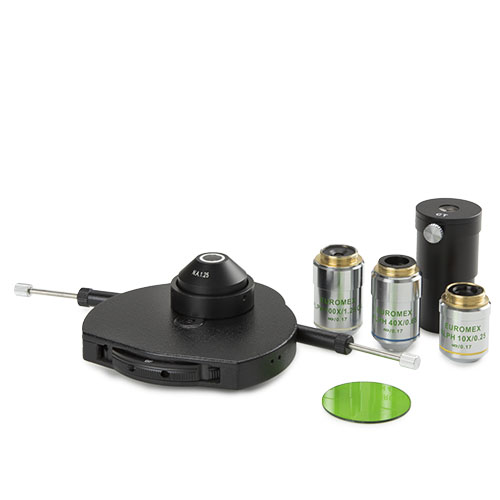

(2) Objetivos planos de contraste de fases suministrados con condensador Zernike AE.3183
con tres anillos de contraste de fases, una posición de campo oscuro y una posición de campo claro
(3) Se suministra con condensador de inmersión en aceite de campo oscuro con espejo cardioide y objetivo S100x con diafragma iris incorporado
(4) Sistema de cabezales múltiples, provisto de un cabezal trinocular y un cabezal binocular
(5) Sistema de cabezales múltiples, provisto de un cabezal trinocular y dos cabezales binoculares
(6) Sistema de cabezales múltiples, provisto de un cabezal trinocular y cuatro cabezales binoculares
Especificaciones
OCULARES
• Oculares HWF 10X / 22 mm con ajuste de ± 5 dioptrías integrado
• Los sistemas multi-cabezal OX.56xx se suministran con oculares WF 10x/20mm y un puntero LED (controlado por joystick) para el posicionamiento de un puntero en el campo de visión de los oculares
• Todos los oculares se pueden asegurar con un tornillo Allen
CABEZAL
• Cabezales tipo Siedentopf binoculares y trinoculares con tubos inclinados de 30 °
• Distancia inter-pupilar de 50 a 75 mm
• Un sistema de rotación único que permite un posicionamiento ergonómico de ambos tubos en una posición superior (431 mm) y en una posición inferior (397 mm)
• Los sistemas de cabezales múltiples están disponibles con 2, 3 o 5 cabezales
• Cabezal basculante ergonómico disponible
SISTEMA MÚLTI-CABEZAL

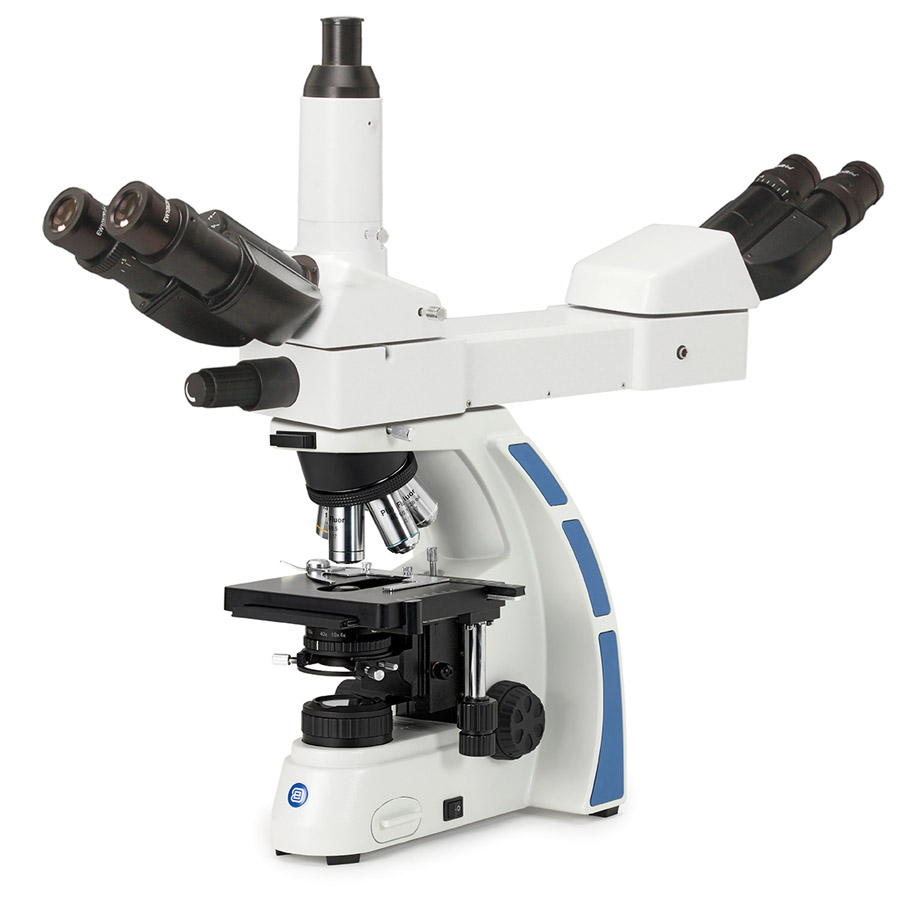

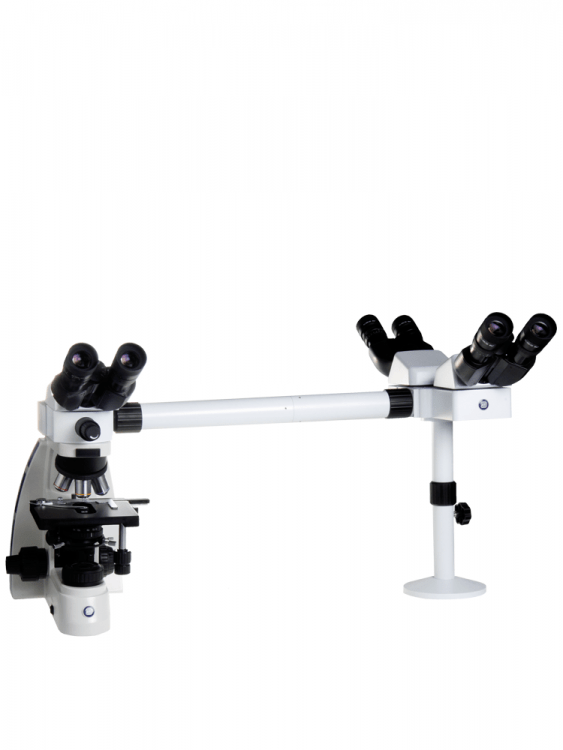

• El microscopio Oxion se puede ampliar con un sistema de cabezales múltiples para un total de dos, tres o cinco cabezales que permiten la observación simultánea de especímenes
• La unidad principal está equipada con un joystick para mover un puntero LED verde y rojo en todo el campo de visión de todos los cabezales
• Objetivos plano-acromáticos corregidos al infinito (IOS) 4x, 10x, S40 y S100x (aceite de inmersión)
• Cada unidad adicional tiene un cabezal binocular y está equipada con oculares planos HWF 10x / 20 mm de gran campo (modelos referencia OX.5602, OX.5603 y OX.5605)

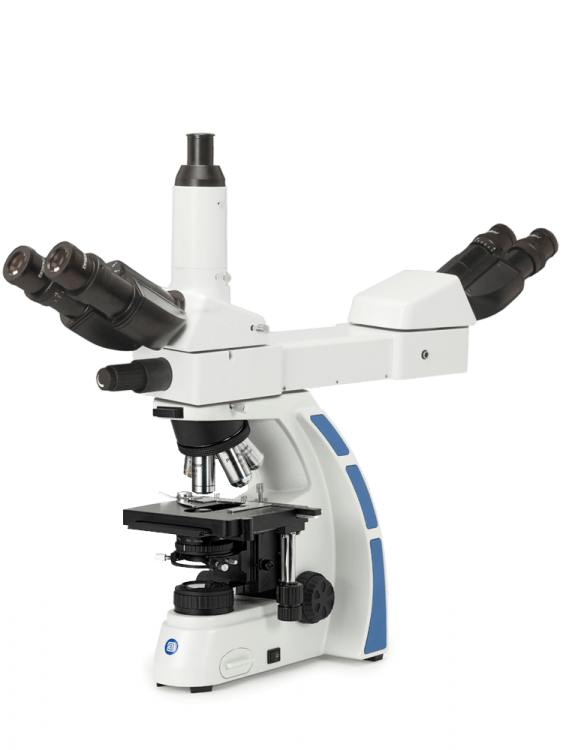

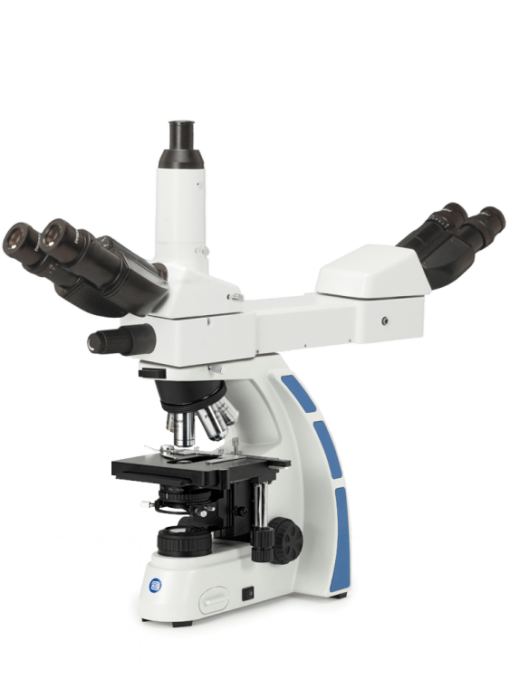

Fotografía: A demanda, microscopio Oxion con sistema dual frontal
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos quíntuple orientado hacia el interior y montado sobre rodamientos a bolas de alta precisión
OBJETIVOS – SISTEMA CORREGIDO AL INFINITO (IOS)
• Semi-plano acromáticos (IOS) 4x / 0.10, 10x / 0.25, S40x / 0.65 (retráctil) y S100x / 1.25 (retráctil/inmersión en aceite)
• Plano acromáticos (IOS) 4x / 0.10, 10x / 0.25, S40x / 0.65 (retráctil) y S100x / 1.25 (retráctil/inmersión en aceite), objetivos opcionales 20x / 0.40 y S60x / 0.85 (retráctil)
• Plano acromáticos de contraste de fase (IOS) 10x / 0.25, 20x / 0.40, S40x / 0.65 (retráctil) y S100x / 1.25 (retráctil/inmersión en aceite)
• Plano semi-apocromáticos Fluarex (IOS) 4x / 0.13, 10x / 0.30, S40x / 0.75 (retráctil) y S100x / 1.28 (retráctil/inmersión en aceite)
Todas las ópticas tienen un recubrimiento anti-reflectante para obtener el máximo rendimiento de la luz y tienen tratamiento anti-fúngico
PLATINA
• Platina mecánica de 150 x 140 mm con desplazamiento X-Y (76 x 50 mm)
• Una platina cerámica también está disponible bajo petición
• El microscopio Oxion se puede suministrar con una platina calefactora con controlador de temperatura PID que se puede configurar hasta 50 ° Celsius (solo disponible para microscopios nuevos)
CONDENSADOR DE CAMPO CLARO
• Condensador de Abbe ajustable en altura N.A. 1.25 con diafragma iris
• Ranura para laminas (opcionales) de contraste de fase para objetivos de contraste de fase 10x y S40x o 20x y S100x (opcionales)
• Lamina de campo oscuro hasta 400x (opcional)
CONDENSADORES ZERNIKE PARA CONTRASTE DE FASES
Dos modelos opcionales de condensador Zernike (para contraste de fases) N.A. 1.25, ajustable en altura:
• Con objetivos plano-acromáticos de fase 10 / 20 / S40x (retráctil) y S100x (retráctil/inmersión en aceite)ón en aceite) y posición de campo claro
• Con objetivos plano-acromáticos de fase 10 / S40x (retráctil) y S100x (retráctil/inmersión en aceite) posición de campo claro y posición de campo oscuro hasta 400 aumentos

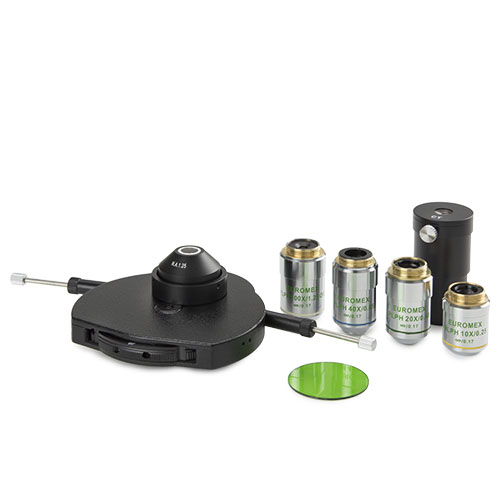

(Fotografía: AE.3184 Condensador Zernike para contraste de fase)
ENFOQUE
• Mandos de enfoque macro y micrométrico en eje coaxial, 200 graduaciones, 1 μm por graduación, 200 μm por rotación, recorrido total de aproximadamente 28 mm
• Sistema ajustable de regulación de altura de la platina para evitar daños a la muestra y los objetivos
• Ajuste de tensión para enfoque macrométrico
CONDENSADOR DE ESPEJO CARDIOIDE PARA CAMPO OSCURO
• El modelo OX.3064 se suministra con un condensador con espejos cardioides, una iluminación NeoLED ™ integrada de 5 W y un objetivo S100x con diafragma de iris incorporado para observaciones reales de campo oscuro a 1.000x

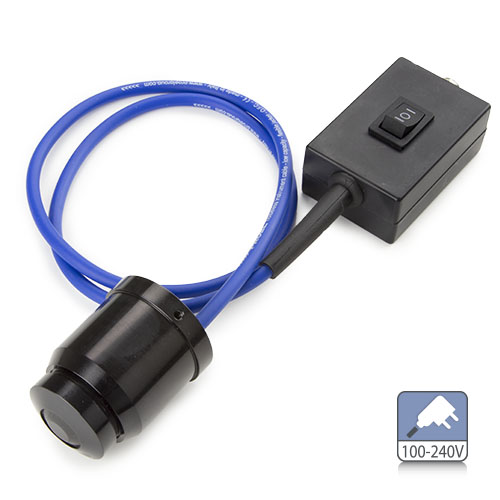

• Mediante los accesorios AE.3612-O y 86.521, un microscopio de campo claro se puede actualizar a campo oscuro 1.000x
ILUMINACIÓN PARA CAMPO CLARO Y CONTRASTE DE FASES
• Todos los modelos se suministran con una iluminación NeoLED ™ regulable de 3 W con fuente de alimentación integrada de 100-240 V
• Iluminación Köhler con diafragma de campo
ILUMINACIÓN PARA CAMPO OSCURO
Iluminación de 5 W NeoLED ™ (para el modelo OX.3064)
CONTENIDO INCLUIDO
• El microscopio OXION se suministra con cable de alimentación, cubierta anti-polvo, fusible de repuesto, manual de usuario y aceite de inmersión de 5 ml para modelos con objetivo S100x
• Todo embalado en una caja de poliestireno
Accesorios

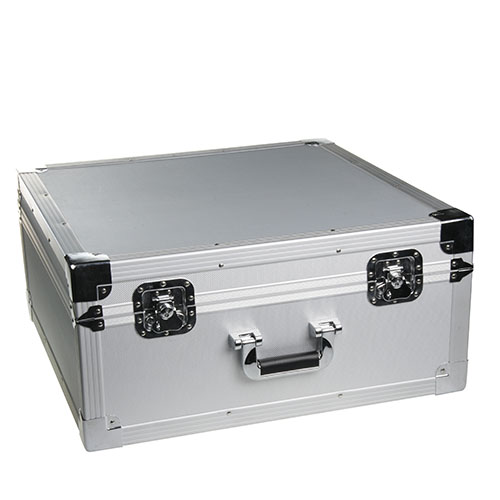

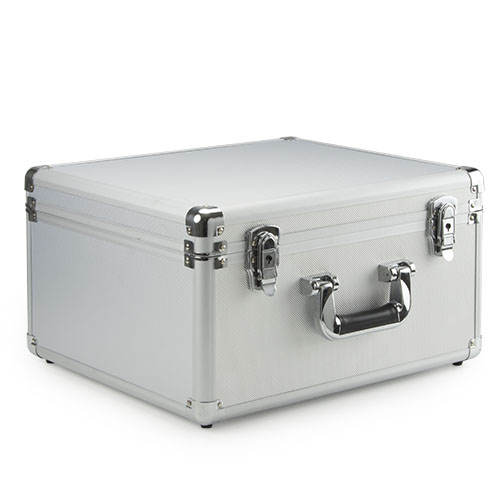

Maleta de aluminio reforzada
Maleta de aluminio
Kit de constraste de fases completo compuesto por: condensador tipo Zernike de 5 posiciones con anillos de fase para objetivos 10/S40/S100x y posición de campo oscuro, objetivos plano acromáticos de fase 10/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases.
Kit de constraste de fases completo compuesto por: condensador tipo Zernike de 5 posiciones con anillos de fase para objetivos 10/20/S40/S100x, objetivos plano acromáticos de fase 10/20/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases.
Kit de constraste de fases compuesto por: lámina con anillos de fases 10/40, lámina con anillos de fase 20/100, objetivos plano acromáticos de fase 10/20/S40/S100x. Incluye filtro verde y ocular telescópico para el centrado de fases.
Ocular HWF10x/22mm
Ocular HWF15x/13mm
Ocular HWF10x/22mm. Micrométrico con retículo 10mm./100
Pareja de protectores de goma
Objetivo corregido a infinito (IOS) semi-plano acromático 4x/0.10. WD 21 mm
Objetivo corregido a infinito (IOS) semi-plano acromático 10x/0.25. WD 5,95 mm

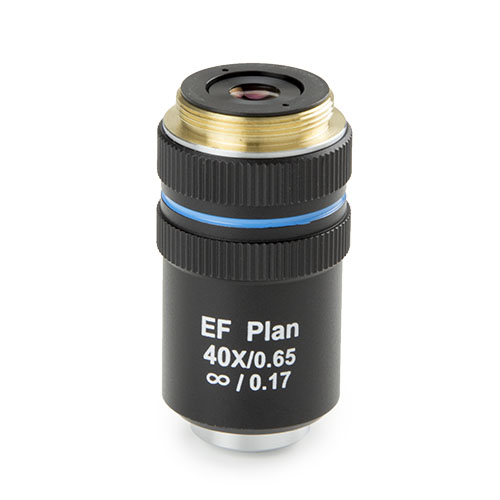

Objetivo corregido a infinito (IOS) semi-plano acromático S40x/0.65 (retráctil) WD 0,64 mm
Objetivo corregido a infinito (IOS) semi-plano acromático S100x/1.25 (retráctil/inmerión en aceite) WD 0,36 mm

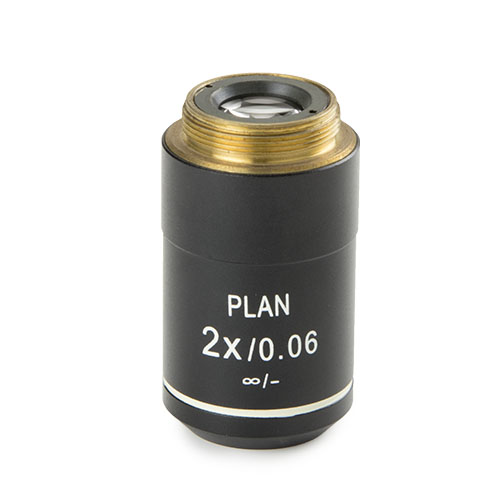

Objetivo corregido a infinito (IOS) plano acromático 2x/0.06.

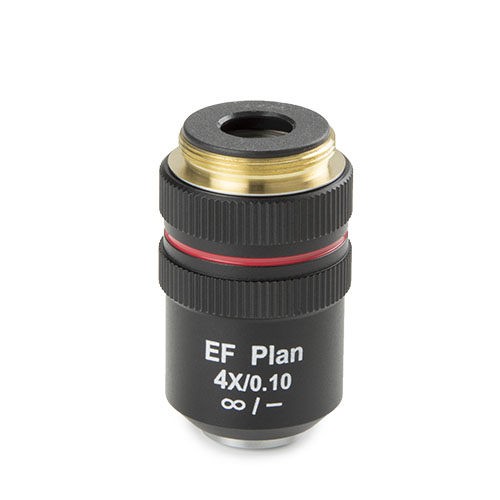

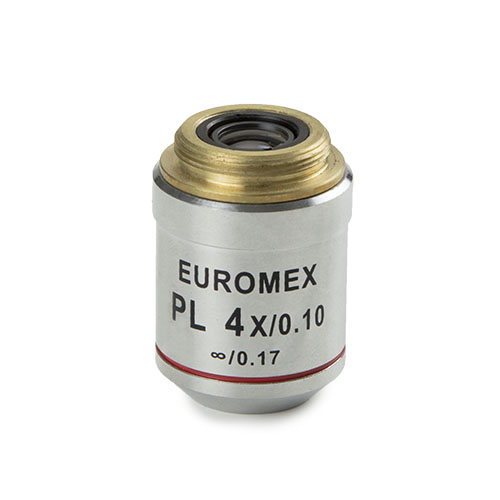

Objetivo corregido a infinito (IOS) plano acromático 4x/0.10. WD 11,9 mm

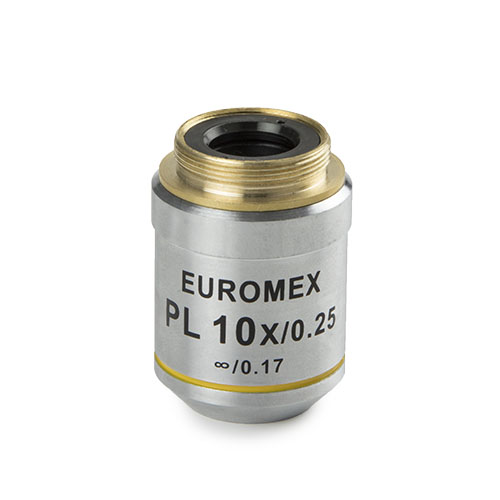

Objetivo corregido a infinito (IOS) plano acromático 10x/0.25. WD 12,1 mm
Objetivo corregido a infinito (IOS) plano acromático 20x/0.40. WD 1,5 mm
Objetivo corregido a infinito (IOS) plano acromático S40x/0.65 (retráctil) WD 0,36 mm

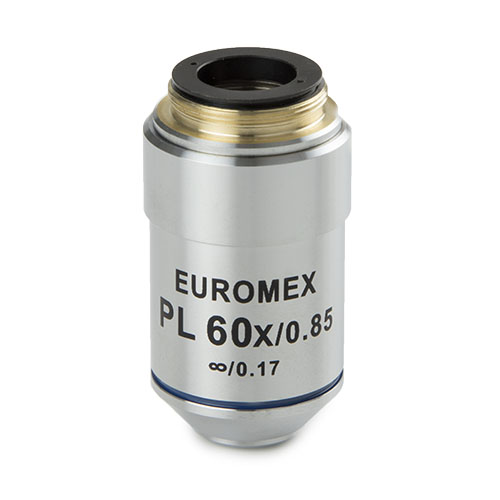

Objetivo corregido a infinito (IOS) plano acromático S60x/0.85 (retráctil) WD 0,3 mm

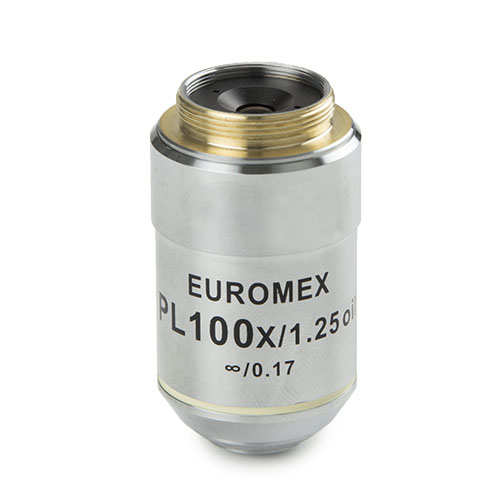

Objetivo corregido a infinito (IOS) plano acromático S100x/1.25 (retráctil/inmersión en aceite) WD 0,18 mm

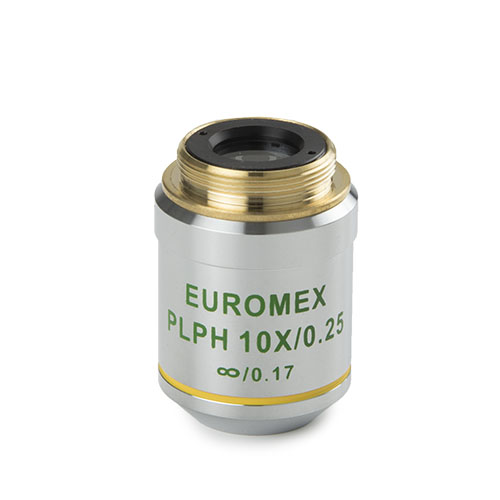

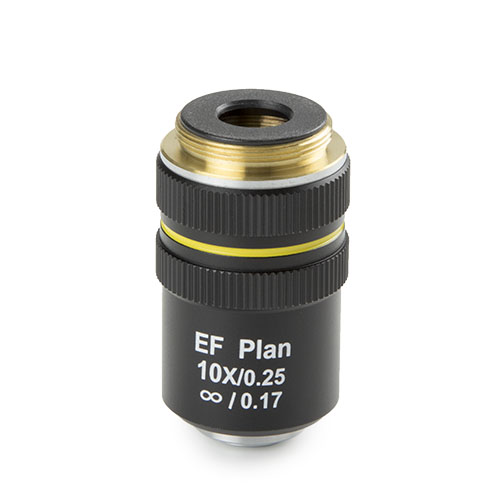

Objetivo corregido a infinito (IOS) plano acromático de fase 10x/0.25. WD 12,1 mm

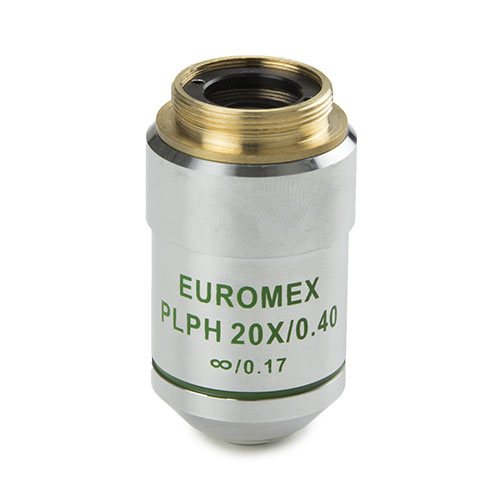

Objetivo corregido a infinito (IOS) plano acromático de fase 20x/0.40. WD 1,5 mm

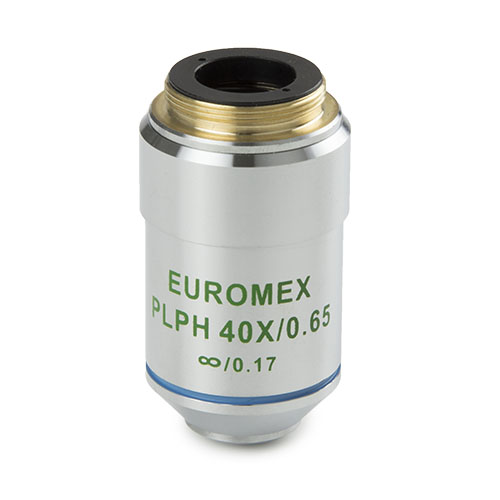

Objetivo corregido a infinito (IOS) plano acromático de fase S40x/0.65 (retráctil) WD 0,36 mm
Objetivo corregido a infinito (IOS) plano acromático de fase S100x/1.25 (retrácti/inmersión en aceitel) WD 0,18 mm
Objetivo corregido a infinito (IOS) semi-apocromátio 4x/0.13.

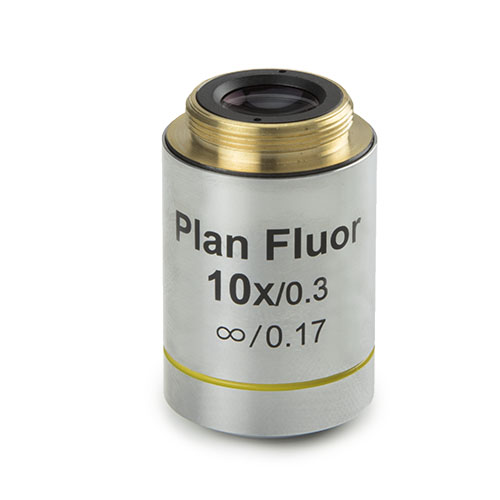

Objetivo corregido a infinito (IOS) semi-apocromátio 10x/030.

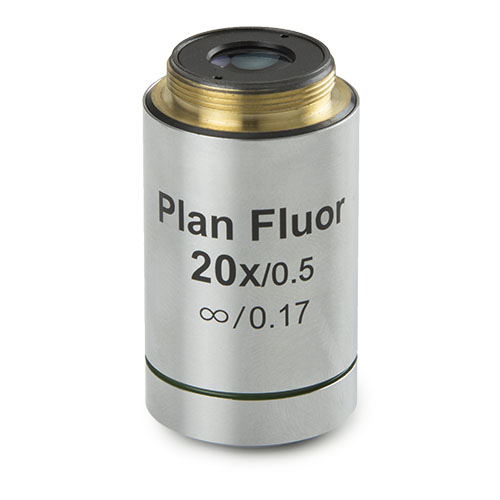

Objetivo corregido al infinito Plano Semi-Apocromático 20x

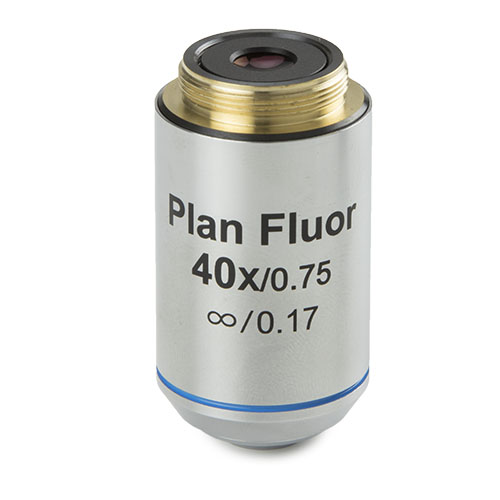

Objetivo corregido al infinito Plano Semi-Apocromático S40x

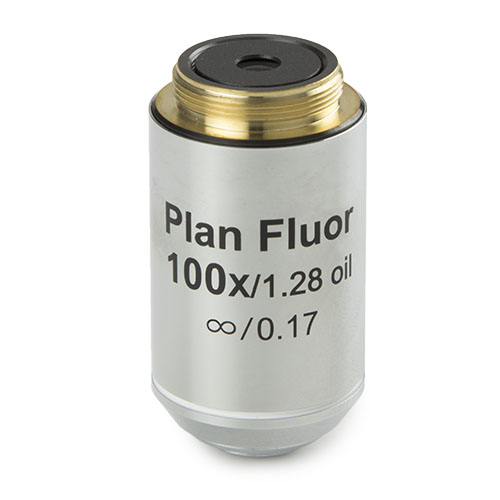

Objetivo corregido al infinito Plano Semi-Apocromático S100x inmersión de aceite

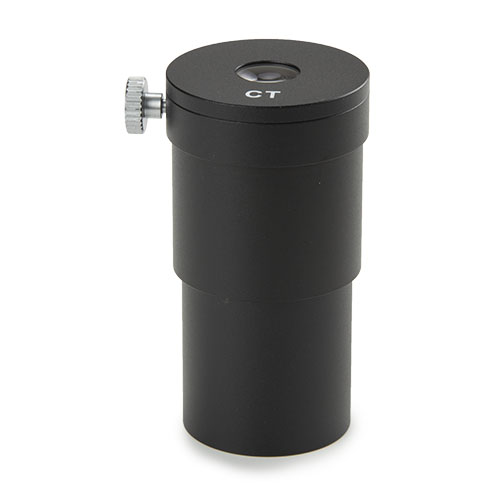

Ocular telescópico para centrado de anillos de fase

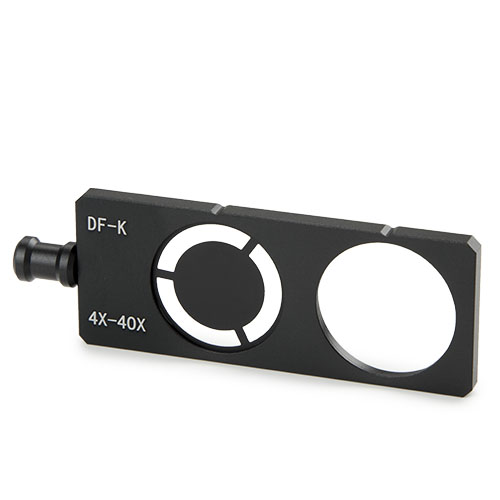

Lámina con disco para campo oscuro

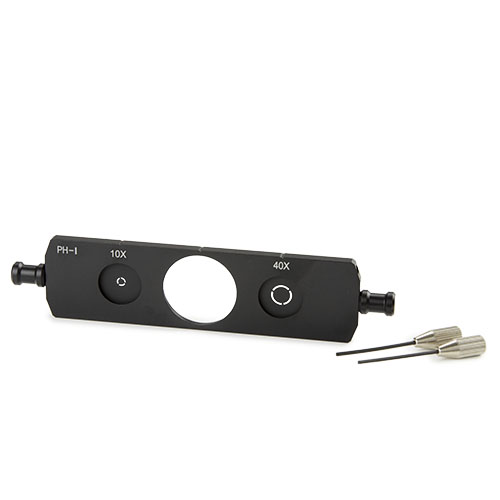

Lámina con anillos de fase para objetivos de fase 10x y S40x

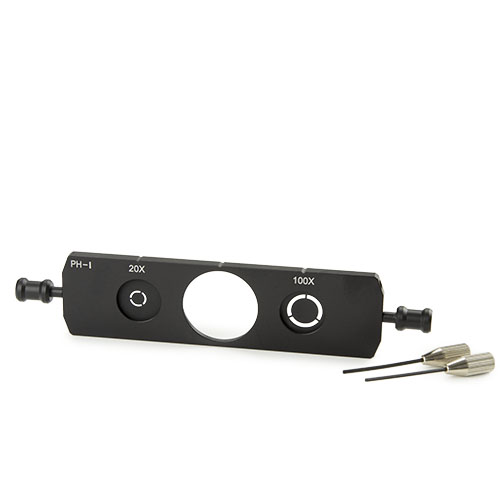

Lámina con anillo de fase para objetivos de fase 20x y S100x

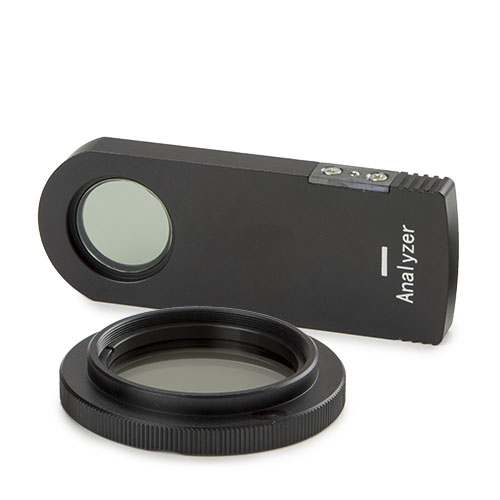

Juego de filtros de polarización compuesto por polarizador / analizador

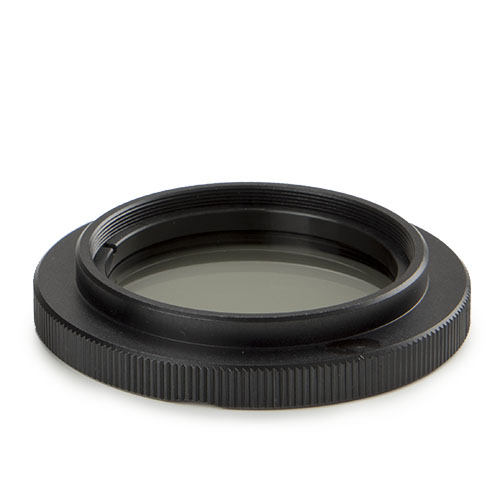

Filtro de polarización (analizador) para insertar en la apertura de la torreta
Filtro de polarización (polarizador) para colocar sobre la fuente de iluminación

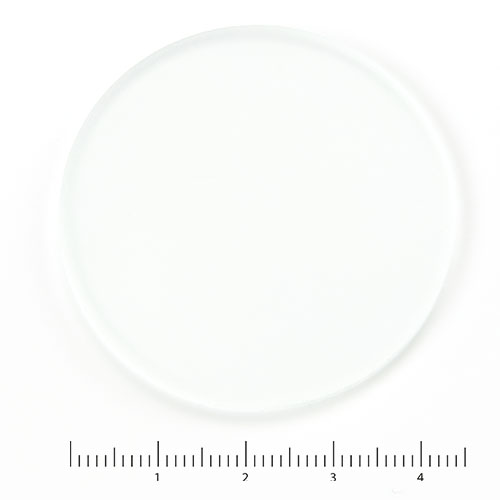

Filtro de densidad neutra, Ø 45 mm

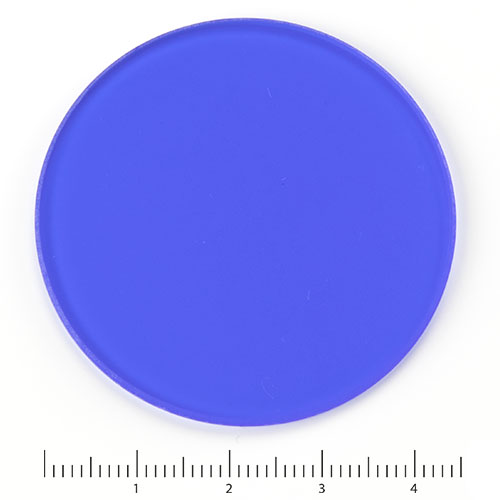

Filtro azul, Ø 45 mm

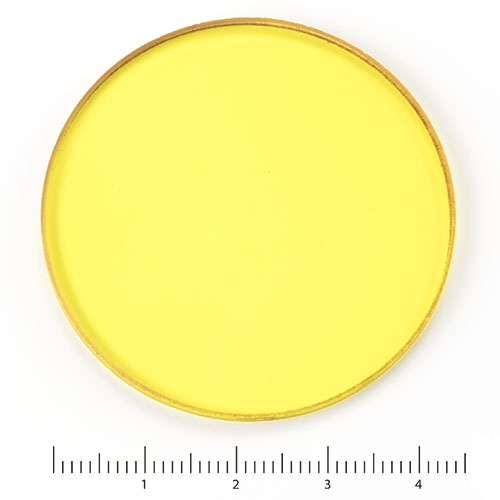

Filtro amarillo, Ø 45 mm

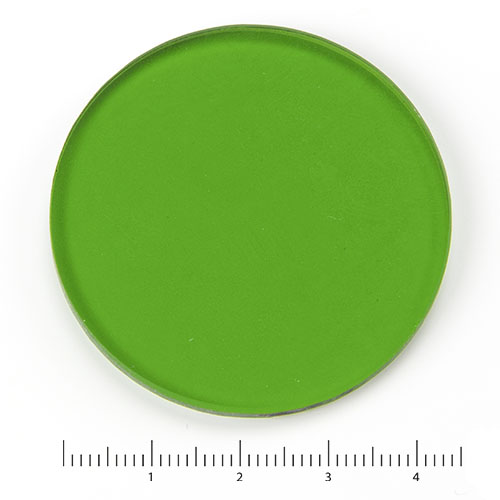

Filtro verde, .Ø 45 mm
Filtro azul de interferencia 480 nm. Para módulo de iluminación incidente
Condensador Cardioide (campo oscuro 1000x) con iluminación integrada LED 5W

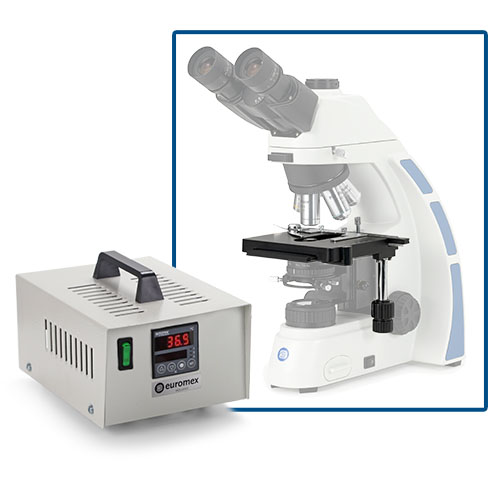

Elementos calefactores con regulador PID de la temperatura hasta 50°C para montaje bajo la platina de un microscopio de la serie Oxion. Únicamente disponible con microscopios nuevos.
Tubo estándar de 23,2 mm. diámetro para microscopios Oxion de platina estandar (revisión 1) y microscopios de platina invertida Oxion Inverso
Tubo estándar de 23,2 mm. diámetro para microscopios Oxion de platina estandar (revisión 2) y microscopios de platina invertida Oxion Inverso
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
Anillo T2 para cámara digital SLR NIKON D
Anillo T2 para cámara digital SLR CANON EOS
Adaptador rosca “C” con factor de corrección 0,33x especial para cámaras con sensor de 1/3″. Compatible con Oxion de platina estándar (revisión 2) y microscopios de platina invertida Oxion Inverso
Adaptador rosca “C” con factor de corrección 0,5x especial para cámaras con sensor de 1/2″. Compatible con Oxion de platina estándar (revisión 2) y microscopios de platina invertida Oxion Inverso
Fusibles de vidrio de 3.15A, caja de 10 unidades
NeoLED™ 3W de recambio para Oxion
Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.
Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades
Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades
Papel de limpieza de lentes, paquete de 100 unidades
Aceite de inmersión, índice de refracción n= 1.482. Frasco de 25 ml
Alcohol isopropílico 99%, botella de 200 ml.
Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.
