Los microscopios para ciencia de materiales Oxion están diseñados específicamente para la observación de muchos tipos de materiales en laboratorios de investigación de las universidades o profesionales en centros de investigación industrial.
Gracias a la alta resolución de la óptica y componentes mecánicos de alta precisión, estos microscopios pueden ser ampliamente utilizados para observaciones de rutina y de investigación.
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Cabezal trinocular
- Pareja de oculares HWF10x/22 mm.
- Revólver porta-objetivos quíntuple
- Objetivos Plano-acromáticos M-iOS
- Iluminación transmitida Köhler NeoLED 3W
- Iluminación incidente Köhler NeoLED 3W
- Filtro analizador y polarizador
Modelos

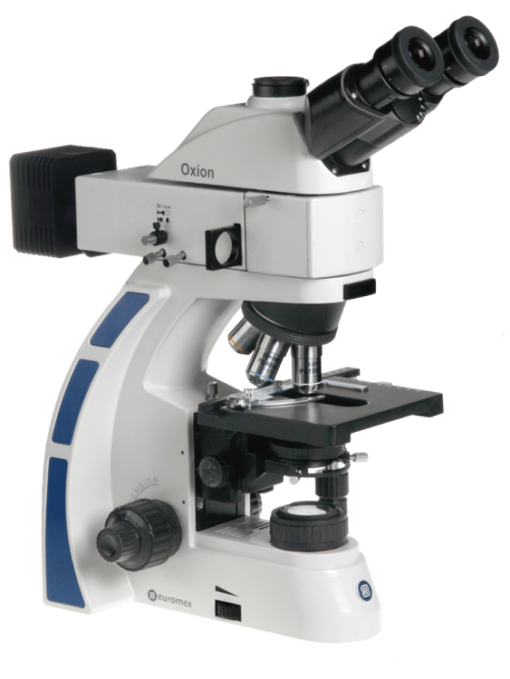

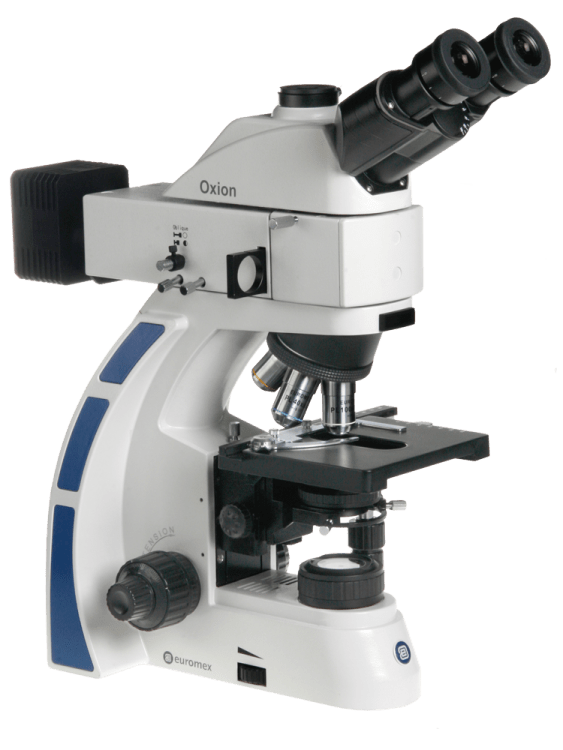

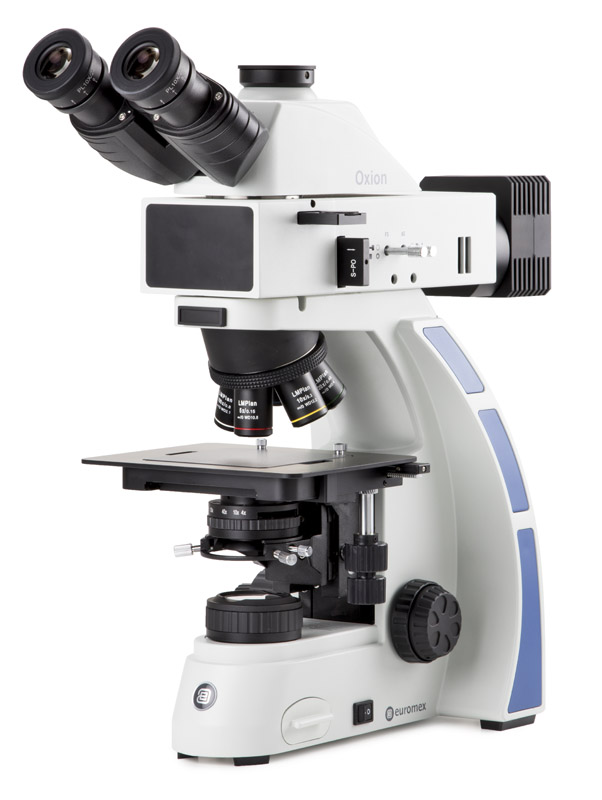

Oxion para ciencia de materiales (metalográfico)
| MODELOS | Cabezal trinocular | Objetivos M-IOS 5x/10x/20x/50x | Objetivo M-IOS 100x | Iluminación transmitida NeoLED 3W | Iluminación incidente NeoLED 3W | |
| OX.3240 | • | • | • | • |  |
|
| OX.3245 | • | • | • | • | • |  |
Especificaciones
OCULARES
Oculares HWF10x/22 mm. Con posibilidad de fijación
CABEZAL
• Cabezal trinocular de diseño Siedentopf con tubos porta-oculares inclinados a 30 °. Distancia inter-pupilar de 48 a 75 mm
• Ajuste de ± 5 dioptrías en ambos oculares
• Un sistema de rotación único que permite el posicionamiento ergonómico de ambos tubos en una posición superior (431 mm) y en una posición inferior (397 mm)
REVÓLVER PORTA-OBJETIVOS
Quíntuple, orientado hacia el interior y montado sobre rodamientos a bolas de alta precisión
OBJETIVOS (CON CORRECCIÓN A INFINITO (IOS))
(IOS – Sistema de corrección a infinito)
Configuraciones estándar equipadas con objetivos con corrección a infinito DIN de larga distancia de trabajo Plan LWD M-IOS 5x / 0.14, 10x / 0.25, 20x / 0.40 y Plan LWD semi-apocromático M-IOS 50x / 0.55 y 100x / 0.80
Todas las ópticas tienen un recubrimiento anti-reflectante para obtener el máximo rendimiento de la luz y son tratadas con anti-fúngicos
ENFOQUE
• Macro y micrométrico. Micrométrico con 200 graduaciones, 1 μm por graduación, 200 μm por rotación, el rango total de recorrido es de aproximadamente 28 mm
• Se suministra con un tope ajustable para evitar dañar la muestra y los objetivos. El enfoque macrométrico esta equipado con ajuste de tensión
PLATINA
• Platina de 180 x 145 mm con desplazamiento X-Y de 78 x 45 mm
• Se suministra con insertos de metal y vidrio
Una platina cerámica también está disponible bajo petición
CONDENSADOR PARA ILUMINACIÓN TRANSMITIDA
Condensador Abbe A.N. 1.25 ajustable en altura con diafragma iris y porta-filtros
ILUMINACIÓN TRANSMITIDA
Todos los modelos se suministran con iluminación ajustable NeoLed ™ de 3 W con fuente de alimentación integrada de 100-240 V. Iluminación Köhler con diafragma de campo
ILUMINACIÓN INCIDENTE
Iluminación NeoLED ™ Köhler ajustable de 3 W de intensidad con fuente de alimentación externa de 110-240 Vca / 5 V CC. Polarizador extraíble giratorio 90° y analizador fijo. Condensador incorporado con diafragma de iris de campo y apertura. Sistema integrado de iluminación oblicua. Suministrado con filtros azul y verde
(Fotografía: detalles del sistema de iluminación incidente)
CONTENIDO INCLUIDO
Se suministra con cable de alimentación, cubierta anti-polvo, fusible de repuesto y manual del usuario.
Todo empacado en una caja de poliestireno
Accesorios

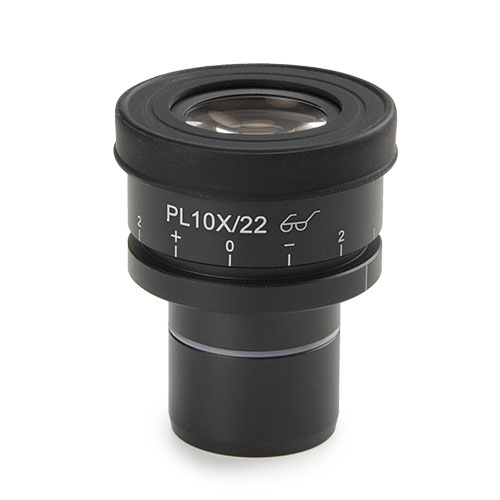

Ocular HWF10x/22mm
Ocular HWF15x/13mm

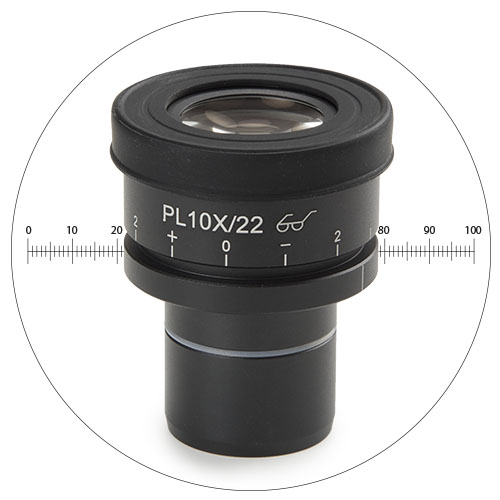

Ocular HWF10x/22mm. Micrométrico con retículo 10mm./100
Pareja de protectores de goma

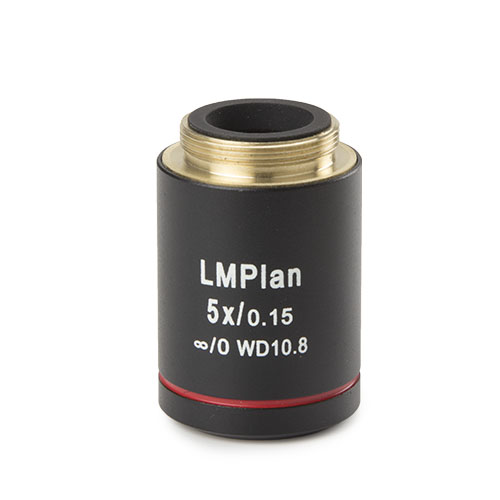

Objetivo corregido a infinito (IOS) plano M LWD 5x/0.15. WD 20,5 mm

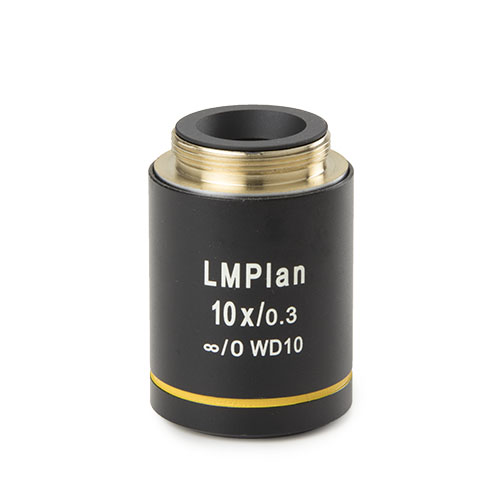

Objetivo corregido a infinito (IOS) plano M LWD 10x/0.25. WD 16 mm

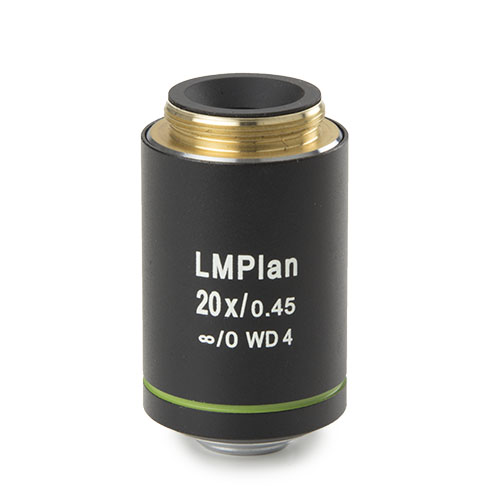

Objetivo corregido a infinito (IOS) plano M LWD 20x/0.40. WD 7,8 mm. Sin corrección de cubre-objetos
Objetivo corregido a infinito (IOS) plano M LWD 50x/0.55. WD 7,9 mm

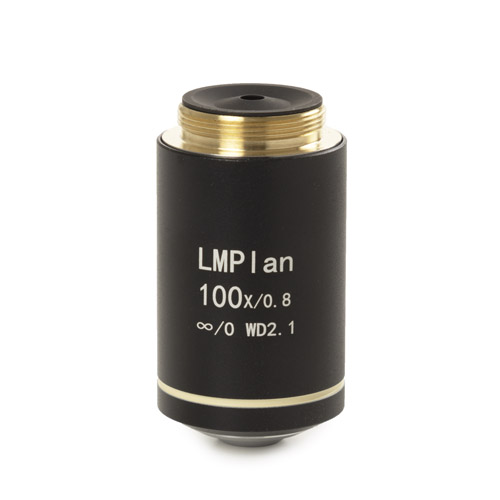

Objetivo corregido a infinito (IOS) plano M LWD 100x/0.80. WD 2,1 mm

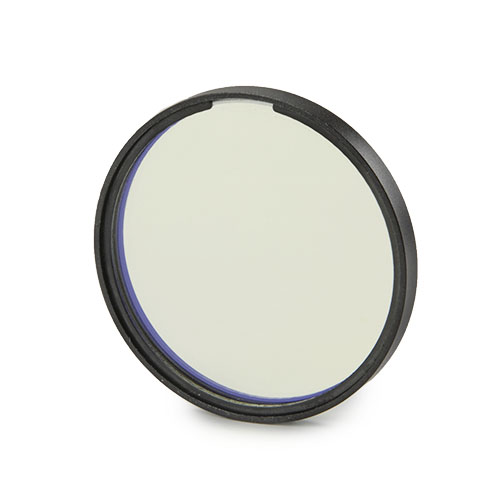

Filtro de polarización (analizador) para módulo de iluminación incidente
Filtro verde de interferencia 520-570 nm. Para módulo de iluminación incidente
Filtro rojo de interferencia 630-750 nm. Para módulo de iluminación incidente
Filtro de balance de blanco para módulo de iluminación incidente
