Estos microscopios estereoscópicos de alta gama son muy apreciados por los profesionales de la investigación y la industria de ciencias de la vida, debido a la versatilidad y a las excelentes características ópticas y mecánicas de esta serie
Indispensables para una inspección fiable de la calidad en los procesos de producción o de productos industriales, estos microscopios también se utilizan ampliamente en los laboratorios de investigación. En ocasiones, estos microscopios estereoscópicos también están integrados en las propias máquinas de producción. Dependiendo de la aplicación, los microscopios pueden configurarse para que se ajusten a las necesidades específicas de cada usuario. Una amplia gama de cabezales, oculares, estativos, sistemas de iluminación, etc., permitirán encontrar la mejor solución para cada cliente
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Modelos binoculares y trinoculares
- Oculares SWF10x / 23 mm
- Cabezales zoom estéreo con tubos inclinados a 45°, 60° o 90°
- Rango zoom entre un mínimo de 1x y un máximo de 420x
- Resolución óptica superior
- Múltiples soportes
Modelos
SOPORTES
| MODELOS | Altura de columna (mm.) | Diámetro de columna (mm.) | Piñón y cremallera | Dimensiones base (mm.) | Altura total (mm.) | Soporte de cabezal | Iluminación | |
| ST.1710 | 210 | 20 | 240 x 150 | 250 | ST.1790 | * | ||
| ST.1715 | 250 | 20 | 240 x 150 | 290 | ST.1792 | * | ||
| ST.1717 | 250 | 20 | 320 x 250 | 290 | ST.1790 | * |  |
|
| ST.1720 | 610 | 29 | 780 x 270 | 650 | ST.1794 | * | ||
| ST.1735 | X | 240 x 160 | 290 | 3 W LED |  |
|||
| ST.1740 | X | 240 x 160 | 290 | 10 W Hal | ||||
| ST.1770 | 360 | 29 | 500 x 580 | 400 | ST.1790 | * | ||
| 65.980/65.983 | X | ø 1000 | 0 / 295 | 65.983 | * | |||
| NZ.9027/65.983 | • | ø 1000 | 0 / 295 | 65.983 | * |
* Los sistemas se pueden equipar con una gran cantidad de sistemas de iluminación opcionales, por ejemplo, iluminadores anulares LED LE.1973 y LE.1974 o fuente de luz fría LE.5211-LED
Por favor, consulte nuestra sección de iluminadores del catálogo general o nuestra web para más detalles
CABEZALES ESTÉREO ZOOM
| MODELOS | Binocular | Trinocular | Inclinación de porta-oculares | Objetivo Zoom | Aumentos totales (con ocular 10x) | Distancia de trabajo (mm.) | Campo de visión (mm.) | |
| ZE.1624 | • | 45° | 0.7 – 4.5x | 7 – 45x | 93 | 32/5.1 |  |
|
| ZE.1654 | • | 45° | 0.7 – 4.5x | 7 – 45x | 93 | 32/5.1 | ||
| ZE.1657 | •(1) | 45° | 0.7 – 4.5x | 7 – 45x | 104 | 32/5.1 | ||
| ZE.1670 | • | 45° | 1 – 7x | 10 – 70x | 104 | 23/3.3 | ||
| ZE.1671 | •(1) | 45° | 1 – 7x | 10 – 70x | 104 | 23/7.7 | ||
| ZE.1626 | • | 60° | 0.7 – 4.5x | 7 – 45x | 93 | 32/5.1 | ||

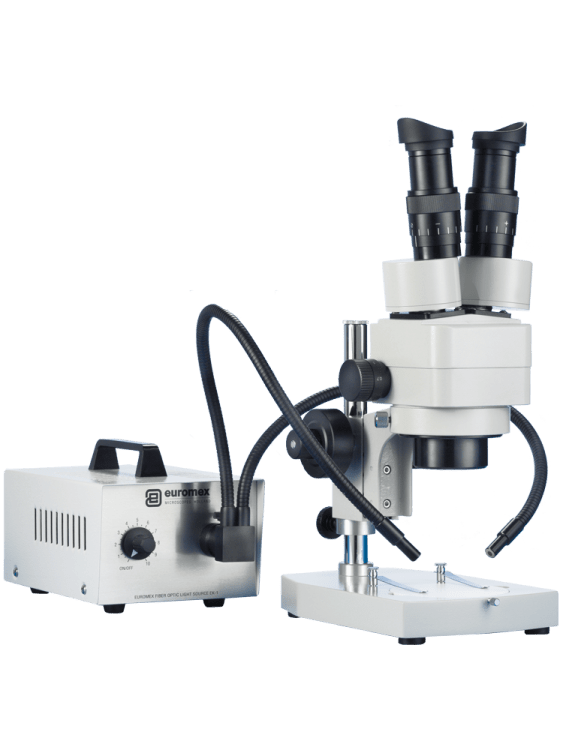

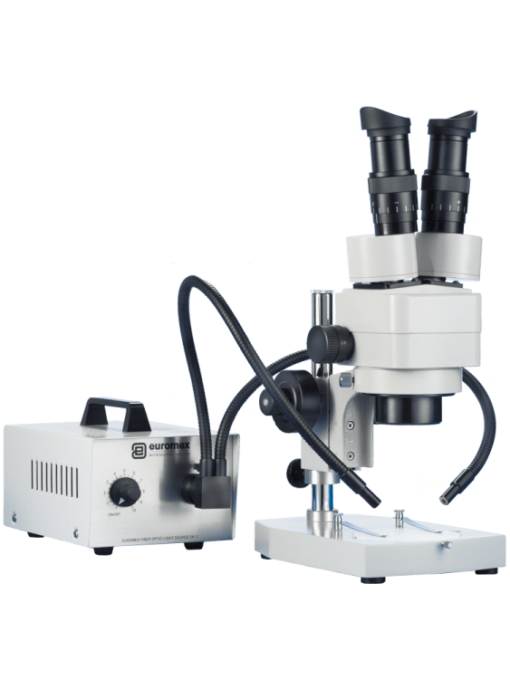

| ZE.1629 | • | 90° | 0.7 – 4.5x | 7 – 45x | 110 | 32/5.1 | ||

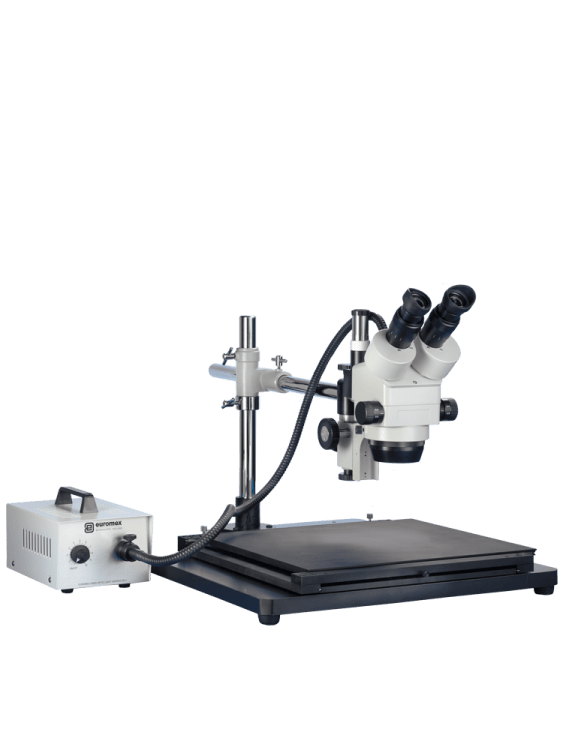

| ZE.1659 | •(1) | 45° | 0.4 – 2.5x | 4 – 25x | 185 | 57/12.8 |
1) La imagen se ve simultáneamente por los oculares y por la cámara acoplada.
Todos los modelos se suministran con oculares SWF10x/23 mm. sin protectores de goma.
Especificaciones
OCULARES
Pareja de oculares de gran campo SWF10x/23 mm.
CABEZALES
•Binocular o trinocular con tubos inclinados a 45°, 60° o 90°
•Ajuste + 6 dioptrías en ambos tubos porta-oculares
•Distancia inter-pupilar entre 55 y 75 mm
OBJETIVOS ZOOM
•Objetivo zoom con rango de aumentos entre 0.4x y 2.5x
•Objetivo zoom con rango de aumentos entre 0.7x y 4.5x
•Objetivo zoom con rango de aumentos entre 1x y 7x
Disponibles bajo petición objetivos Zoom con “click stops”
Todas las ópticas tienen un recubrimiento anti-reflectante para obtener el máximo rendimiento de la luz y son tratadas con anti-fúngicos
SOPORTES SIN ILUMINACIÓN
ST.1710 Soporte de columna con soporte de cabezal ST.1790. Altura de la columna 210 mm, diámetro ø 20 mm. Dimensiones 250 x 150 x 240 mm
ST.1715 Soporte de columna con soporte de cabezal ST.1792. Altura de la columna 250 mm, diámetro ø 20 mm. Dimensiones 290 x 150 x 240 mm
ST.1717 Soporte de columna ergonómico plano con soporte de cabezal ST.1790. Altura de la columna 250 mm, diámetro ø 20 mm. Dimensiones 290 x 250 x 350 mm
ST.1770 Soporte de columna de gran formato con base de madera y soporte de cabezal ST.1790. Altura de la columna 360 mm, diámetro ø 29 mm. Dimensiones 400 x 580 x 500. Especialmente adecuado para inspección SMD.
SOPORTES CON ILUMINACIÓN

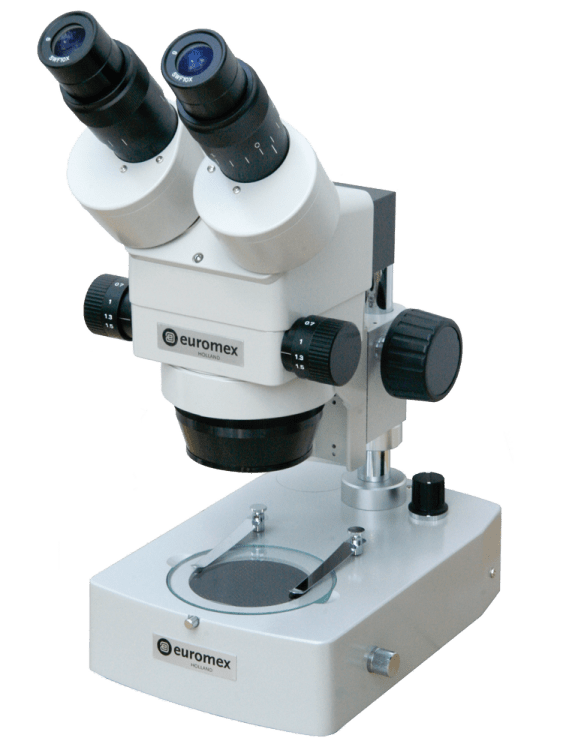

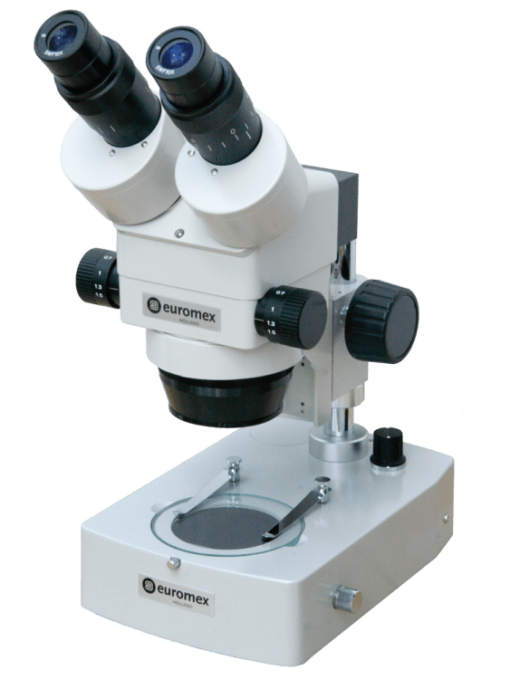

ST.1735 Soporte de piñón y cremallera con iluminación LED de 3 W y espejo revestido de doble cara giratorio (uno mate y otro recubierto de aluminio). Especialmente desarrollado para la observación de objetos transparentes. Muy adecuado para la recogida y transferencia de embriones equinos o porcinos. Intensidad de luz ajustable. Suministrado con fuente de alimentación externa. Dimensiones: 240 x 160 x 290, altura mínima / máxima 240-290 mm
ST.1740 Soporte de piñón y cremallera con iluminación halógena de 10 W. Se suministra con filtro mate para iluminación transmitida y filtro azul para iluminación incidente. Ambas iluminaciones son ajustables y se pueden usar simultáneamente. Con fuente de alimentación integrada. Dimensiones: 240 x 160 x 290, altura mínima / máxima 240-290 mm
SOPORTES UNIVERSALES

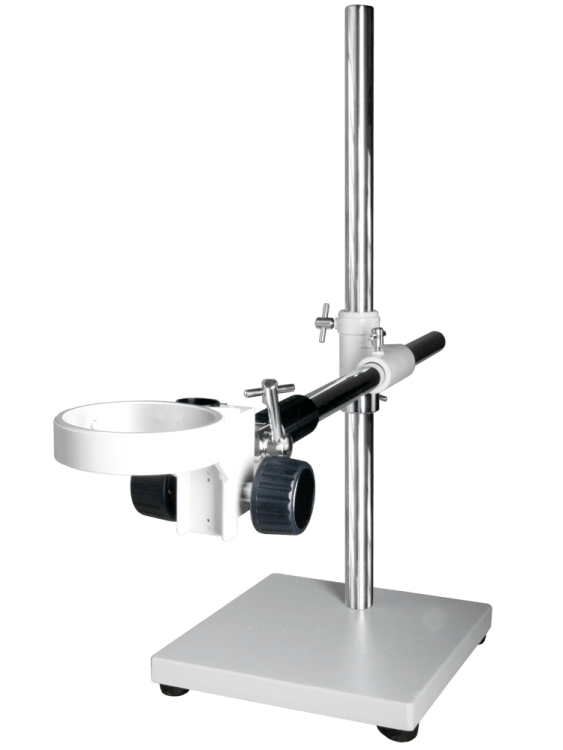

ST.1720 Soporte de un brazo articulado con una base de 270 x 270 mm, columna de 610 mm y ø 29 mm, con soporte orintable de cabezal estéreo ST.1794. Poste vertical 780 mm. Peso 19.5 kg
65.980 / 65.983 Soporte articulado de un brazo con mordaza para ser montado en una mesa con soporte para cabezal de 85 mm de diámetro (65.983). Posicionamiento en profundidad del cabezal estéreo entre 33 y 100 cm. Distancia de trabajo entre 0 y 295 mm.
NZ.9027 / 65.983 Soporte articulado de un brazo con base pesada para ser montado sobre una mesa con soporte para cabezal de 85 mm de diámetro (65.983). Posicionamiento en profundidad del cabezal estéreo entre 33 y 100 cm. 65.983 Distancia de trabajo entre 0 y 295 mm
SOPORTES DE CABEZAL
ST.1790 Soporte de cabezal con enfoque macrométrico
ST.1796 Soporte de cabezal con enfoque macro y micrométrico coaxial
ST.1792 Soporte de cabezal con enfoque macrométrico y abertura para una guía de luz de fibra óptica
ST.1794 Soporte orientable de cabezal con enfoque macrométrico y abertura para una guía de luz de fibra óptica
ST.1798 Soporte orientable de cabezal con enfoque macro y micrométrico coaxial y abertura para una guía de luz de fibra óptica
Todos los soportes de cabezal tienen un diámetro interno de 84 mm y ajuste de tensión en el enfoque macrométrico
PLATINA

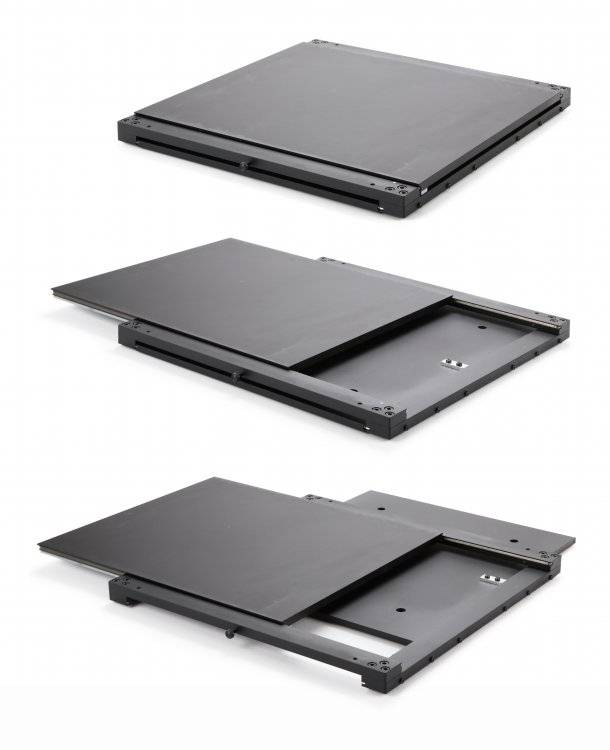

AE.1950 Platina de gran formato (350 x 270 mm) con desplazamiento manual X-Y
EMBALAJE
Se suministra con cable de alimentación, cubierta anti-polvo, fusible de repuesto y manual del usuario. Caja de poliestireno
Accesorios
Iluminador anular LED con 144 LED de intensidad regulable. Fuente de alimentación externa 110-240 Vca/12 Vcc (50/60 Hz). Con segmentación,. 23.000 lux a 100 mm. de distancia, temperatura de color 6500° K. Compatible con objetivos de microscopio estereoscópico entre 25 y 61 mm. de diámetro
Ring illuminator with 72 LEDs with adjustable light intensity. External power supply 110-240 Vac / 12 Vdc (50/60 Hz). With segment controller. Brightness of 21.000 Lux at 100 mm distance and color temperature of 6500 K. Mounting for stereo head with diameter from 25 to 61 mm
Estativo universal con mordaza de mesa y brazo articulado
Soporte de cabezal de 85 mm por estativo universal con mordaza de mesa y brazo articulado
Soporte de cabezal de estandar 84 mm. Ø con mando de enfoque para modelos con columna de 20 mm. Ø
Soporte de cabezal de estandar 84 mm. Ø con mando de enfoque para modelos con columna de 20 mm. Ø, con soporte para iluminador
Soporte de cabezal de estandar 84 mm. Ø con mando de enfoque para modelos con columna de 20 mm. Ø, con articulación para el movimiento en todas las direcciones
Soporte de cabezal de estandar 84 mm. Ø con mando de enfoque macro y micrométrico para modelos con columna de 20 mm. Ø
Soporte de cabezal de estandar 84 mm. Ø con mando de enfoque macro y micrométrico para modelos con columna de 20 mm. Ø, con articulación para el movimiento en todas las direcciones
Platina de posicionamiento de 350 x 270 mm. con rodamientos a bolas para mover manualmente la muestra
Pareja de oculares de super gran campo SWF5x/25 mm., sin protectores de goma
Pareja de oculares de super gran campo SWF10x/23 mm., sin protectores de goma
Pareja de oculares de super gran campo SWF12,5x/20 mm., sin protectores de goma
Pareja de oculares de super gran campo SWF15x/16 mm., sin protectores de goma
Pareja de oculares de super gran campo SWF20x/12 mm., sin protectores de goma
Ocular de Súper gran campo SWF 10x/21mm micrométrico 10 mm/100 divisiones. Lente enfocable
Pareja de oculares de super gran campo SWF30x/7.5 mm., sin protectores de goma
Ocular de contaje de súper gran campo SWF10x con retículo cuadriculado. Lente enfocable
Ocular de súper gran campo SWF10x con retículo que representa el encuadre en un negativo de 24×36 mm. Lente enfocable
Lámina porta-objeto de 76 x 26 mm con retículo de 50 mm, 500 divisiones, 100 µm/division
Lente objetivo 0,3x para ZE.1629. Distancia de trabajo 330 mm. Compatible con estativos ST.1720/ST.1770/ST.1780/ST.1785
Lente objetivo 0,5x para ZE.1629. Distancia de trabajo 198 mm. Compatible con estativos ST.1715/ST.1720/ST.1770/ST.1780/ST.1785
Lente objetivo 0,75x para ZE.1629. Distancia de trabajo 125 mm.
Lente objetivo 1,5x para ZE.1629. Distancia de trabajo 62 mm.
Lente objetivo 2,0x para ZE.1629. Distancia de trabajo 42 mm.
Lente objetivo 0,35x para ZE.1657. Distancia de trabajo 250 mm.
Lente objetivo 0,5x para ZE.1657. Distancia de trabajo 174 mm.
Lente objetivo 1,5x para ZE.1657. Distancia de trabajo 57 mm.
Lente objetivo 0,57x para ZE.1659. Distancia de trabajo 300 mm.
Vidrio de protección para EE.1521, ZE.1659. No utilizar con objetivos adicionales
Vidrio de protección para estereomicroscopios zoom, no utilizar con el ZE.1659
Lente objetivo 0,7x para ZE.1659. Distancia de trabajo 233 mm.
Lente objetivo 0,3x para ZE.1624/54/70/71. Distancia de trabajo 250 mm.
Lente objetivo 0,5x para ZE.1624/54/70/71. Distancia de trabajo 150 mm.
Lente objetivo 0,75x para ZE.1624/54/70/71. Distancia de trabajo 97 mm.
Lente objetivo 1,5x para ZE.1624/54/70/71. Distancia de trabajo 50 mm.
Lente objetivo 2,0x para ZE.1624/54/70/71. Distancia de trabajo 34 mm.
Lente objetivo 0,44x para ZE.1624/54/70/71. Distancia de trabajo 180 mm.
Platina adaptable a un dispositivo de campo oscuro. Se pueden observar lentes de contacto o piedras preciosas con la ayuda de una lámina porta objeto. únicamente para el estativo ST.1760
Platina mecánica con movimientos ortogonales, rodamientos de bolas. La platina superior mide 145x115mm es amovible gracias a los mandos coaxiales montados horizontalmente. Doble vernier con lectura de 0,1mm.
Platina mecánica con movimientos ortogonales, la platina superior mide 170x155mm, lleva rodamientos de bolas y es movíl. Sin mandos de movimientos. Desplazamiento X-Y de 100x105mm. Para estativos ST.1710, ST.1715, ST.1740
Dispositivo de campo oscuro
Diafragma iris con adaptador, para el AE.1878
Platina de plexiglas transparente de 94 mm. Ø
Platina de vidrio transparente de 94 mm. Ø
Platina blanca/negra de 94 mm. Ø
Platina circular para objetos, modelo alto, con filtro ópaco. Intercambiable con dispositivos de campo oscuro del estativo ST.1760
Platina circular para objetos, modelo bajoo, con filtro ópaco. Intercambiable con dispositivos de campo oscuro del estativo ST.1760
Analizador en montura
Polarizador compatible con estativos ST.1740 y ST.1760
Filtro de retraso, rojo de primer orden, se coloca en el polarizador AE.1891
Platina mecánica, con una platina de vidrio en el centro para iluminación por transparencia. Compatible con los estativos ST.1740/ ST.1760
Filtro difusor de vidrio esmerilado blanco, 40 mm. Ø
Filtro azul, 40 mm. Ø
Montura-C con lente de 0.6x para los modelos ZE.1657 y ZE.1659, micrómetro opcional
Adaptador de montura “C” con factor de corrección 0,45x
Adaptador de montura “C” con factor de corrección 0,7x
Fusibles para estativo ST.1730 y ST.1740. Suministrado en cajas de 10 unidades
Pareja de protectores de goma, permiten trabajar con gafas
Pereja de protectores de goma
Pinza gemológica de alta precisión. Se intercambia por una de las pinzas sujeta-muestras de la platina
Bombilla halógena de 40W 230V para iluminaciónder campo oscuro en estativo ST.1750
Bombilla halógena de 10W 6V para iluminación del estativo ST.1740
