Sensor De Referencia De Actitud Industrial, Paquete OEM

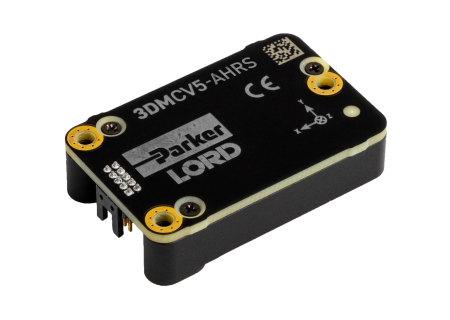

El 3DMCV5-AHRS es un AHRS centrado en el valor diseñado para equilibrar el costo y el rendimient
ESPECIFICACIONES
Sensor
- Acelerómetro de alto rendimiento
- 100 μg/√Hz (estándar 8g)
- Opciones de 2G, 4G, 20G, 40G
- Giroscopio súper estable
- Polarización de entrada de 8 dph (-40 a +85°C)
- Histéresis de temperatura de compensación 0.05°/s
- ARW 0.3°/√hr
Operación
- Frecuencia de muestreo IMU de hasta 1000Hz
- Velocidad de salida EKF autoadaptativa de hasta 500Hz
- Funciones de calibración automática de mag en ejecución
- Salidas IMU y EKF configurables de forma independiente
- Software SensorConnect para configuración, control, visualización y registro
Paquete
- Aluminio anodizado CNC
- Características de alineación de precisión
- Altamente compacto y de bajo perfil
- 38,0 mm x 24,0 mm x 9,7 mm
- 13.0 gramos
- Interfaz USB y TTL UART (hasta 921600 baudios)
- Rango de temperatura de funcionamiento de –40 a +85 °C
DOCUMENTACIÓN
Documentación general
Notas técnicas
- Dibujo de control de interfaz
- Documento de control de la interfaz de la placa de conectividad de la serie C
- Comparación de productos inerciales
- Manual de usuario de Inertial Sensor Utils
- Rendimiento dinámico de balanceo y cabeceo autoadaptable
- Cuándo usar “Capture Gyro Bias”
- Uso de un GX5 con adaptadores Bluetooth RS-232
- Uso de un registrador de datos de hardware con sensores inerciales
