Características generales
Este aparato portátil portátil se utiliza para la medición rápida in situ de las propiedades estructurales de los pavimentos de carreteras existentes construidos con materiales no unidos. Los resultados del Penetrómetro DPC se pueden comparar e interpretar con CBR (California Bearing Ratio) según los estudios experimentales de Kleyn 1982.
Las mediciones continuas pueden realizarse hasta una profundidad de aproximadamente 800 mm o, cuando se utilizan ejes de extensión, hasta una profundidad máxima recomendada de 2 m.

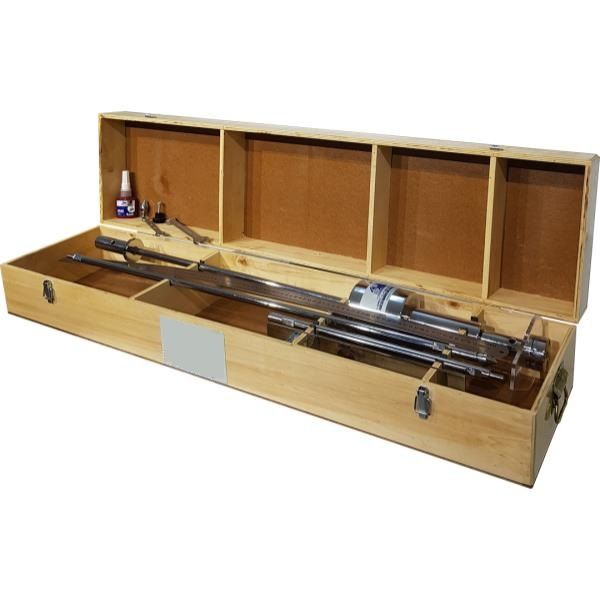

El penetrómetro de cono dinámico consta de;
Martillo deslizante de 8 kg de masa de caída de peso a una altura de 575 mm,
varilla de penetración,
2 piezas. Cono de 60 °,
yunque con varilla motriz,
acoplamiento de placa de metal para regla,
varilla de extensión inferior,varilla de extensión
superior,
adaptador para varillas de extensión,
llaves, 13 mm y 17 mm,
una botella de adhesivo,
regla de acero,
todo contenido en unsoporte demadera caso.
Normas:
ASTM D6951
Especificaciones técnicas
Modelo | Código de producto | Nombre del producto | Dimensiones (cm) | Peso (kg) |
---|---|---|---|---|
BellPenConDin-30 | B-01-03-09-05-0101 | Penetrómetro de cono dinámico | 120x35x20 | 30 |
Accesorios/Repuestos
Código del producto | Nombre del producto |
---|---|
Martillo deslizante de caída 8 kg | |
cono de respuesta 60° | |
Yunque con varilla impulsora | |
Varilla de extensión inferior segmentada | |
Varilla de extensión superior segmentada | |
Adaptador segmentado para varilla de extensión |
