Platinas Superiores / Accesorios de Marcos
Código del Producto:
| UTC-4510 | Platina Superior (con ensamble de asiento esférico) de Ø:105 mm, Platina Inferior de Ø:105 mm, ASTM C39 |
| UTC-4511 | Platina Superior (con ensamble de asiento esférico) de Ø:165 mm, Platina Inferior de Ø:165 mm, ASTM C39 |
| UTC-4512 | Platina Superior (con ensamble de asiento esférico) de Ø:216 mm, Platina Inferior de Ø:216 mm, ASTM C39 |
| UTC-4513 | Platina Superior (con ensamble de asiento esférico) de Ø:300 mm, Platina Inferior de Ø:300 mm, EN 12390-4 |

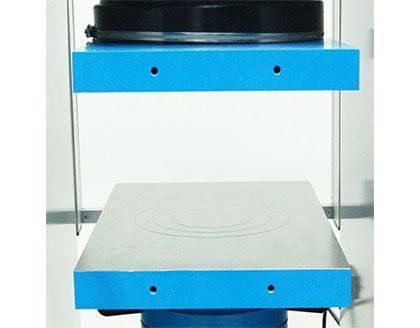

| UTC-4515 | Platina Superior (con ensamble de asiento esférico) 310x500x38 mm, Platina Inferior 310x500x38 mm, EN 772-1 |

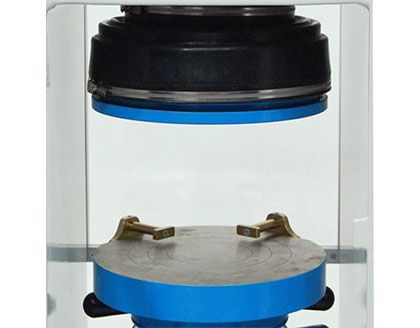

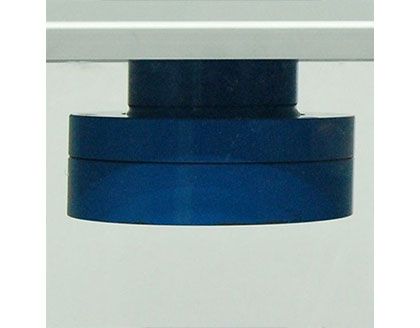

Las platinas le permiten hacer pruebas de una gran variedad de cilindros, cubos, bloques, o muestras similares.
- Fabricadas de acero de alta calidad, que después están endurecidas, pulidas (liso) y acabadas.
- El valor de rugosidad para la textura de la superficie de las platinas auxiliares es ≤ 3.2 µm.

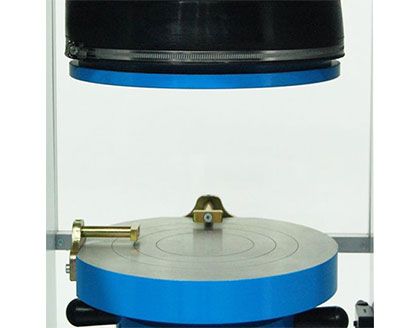

- UTC-4511, UTC-4512 y UTC- 4513 tienen anillos para centrado en las platinas inferiores para centrar correctamente muestras de cubos de 100 mm y 150 mm y cilindros de 100 mm y 150 mm.
| UTC-4510 | UTC-4511 | UTC-4512 | UTC-4515 | |
|---|---|---|---|---|
| Descripción | Platina Superior (con un ensamble de asiento esférico) de
Ø 105 mm, Platina Inferior de Ø 105 mm |
Platina Superior (con un ensamble de asiento esférico) de
Ø 165 mm, Platina Inferior de Ø 165 mm |
Platina Superior(con un ensamble de asiento esférico) de
Ø 216 mm, Platina Inferior de Ø 216 mm |
Platina Superior (con un ensamble de asiento
esférico) 310x500x38, Platina Inferior de 310x500x38 |
| Muestras | Cilindros con
Diámetros de 2”, 3”, 4” |
Cilindros con Diámetros de 4”, 6”, y
Cubos de 100 mm |
Cilindros de
6” y Cubos de 100 y 150 mm |
Bloques hasta
310×500 mm |
| Usadas con
los marcos de carga |
UTC-4700, UTC-4710,
UTC-4721, UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740, UTC-5750 |
UTC-4700, UTC-4710,
UTC-4721, UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740, UTC-5750 |
UTC-4710, UTC-4721,
UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740, UTC-5750 |
UTC-4710, UTC-4721,
UTC-4731, UTC-4720, UTC-5720, UTC-4730, UTC-5730, UTC-5740, UTC-5750 |
| Estándares | ASTM C39 | ASTM C39 | ASTM C39 | EN 772-1 |
| Dureza (No menos que) | ≥ 55 HRC | ≥ 55 HRC | ≥ 55 HRC | ≥ 600 HV |
| Dimensiones | 110x110x130 mm | 170x170x130 mm | 220x220x130 mm | 320x510x175 mm |
| Peso | 7 kg | 20 kg | 37 kg | 130 kg |
