Construcción

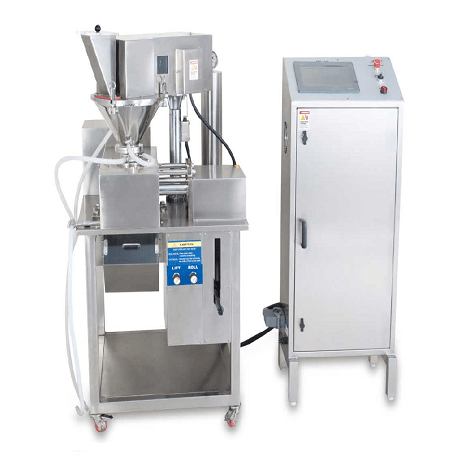

Básicamente, consiste en la estructura principal que está hecha de tubo de acero SS 304 y una caja de panel de instrumentos separada. Todos los conjuntos relacionados con la unidad principal están incluidos en la estructura principal. La máquina completa se monta sobre una rueda giratoria.
Aplicaciones
La nueva máquina compactadora se utiliza para la granulación en seco de ingredientes farmacéuticos en las industrias farmacéutica, alimentaria y química para la densificación y granulación de polvo. La compactación en seco del polvo entre dos rodillos a alta presión para aumentar la densidad aparente, producir gránulos, procesar sin polvo y reducir el tamaño del empaque.
Especificación detallada para
Especificaciones técnicas
| Código Del Producto | B-01-24-12-01-0200 |
|---|---|
| Modelo | BellComRodi-550 |
| PLC | Marca Schneider |
| Pantalla táctil MMI | Marca Schneider |
| Unidad ACVF | Marca Schneider |
| Capacidad de trabajo | 1 hasta 5 Kgs./Hr. |
| Tamaño del rollo (mm) | 100 Diametro x 25 W |
| Fuerza de balanceo (máx.) | 8 tonelada |
| Velocidad del rodillo de compactación | Accionamiento variable de 2-32 RPM |
| Velocidad del tornillo de alimentación | Accionamiento variable de 5-95 RPM |
| RPM para rollo y tornillo de alimentación | Medidor de RPM digital |
| Sistema de refrigeración por agua | En la tolva de carga y en los rodillos |
| Motor de accionamiento: rodillo principal | 3 HP, 1.5 Kw, 1400 RPM, |
| Motor de accionamiento - Tornillo de alimentación | 1 HP, 0.75 Kw, 1400 RPM |
| Fuente de alimentación | 415 voltios / 50 Hz / trifásico 220 voltios / 60 Hz / trifásico |
| Peso neto (kg) | 375 Kg |
| Peso bruto (kg) | 550 Kg |
| Dimensiones de la máquina | 712 X 727 X 1380 (HT) MM |
| Dimensión de la caja | 1150 X 1150 X 1830 (HT) MM |
Características sobresalientes
- Totalmente G.M.P, diseño compacto – liso y con camisa de agua para productos que son extremadamente sensibles.
- Se pueden ofrecer varios tipos de rollos para adaptarse a su aplicación específica a fin de lograr la máxima densidad aparente de salida, por ejemplo. (A) Liso (b) corrugado (c) briqueta y (d) moleteado.
- Sistema de alimentación especialmente diseñado que consta de un predensificador de tolva y una unidad de transmisión de velocidad variable Se proporciona un embrague de seguridad para evitar cualquier accidente.
- La unidad de alimentación se puede levantar hidráulicamente mediante una bomba hidráulica manual para facilitar la limpieza y el mantenimiento.
- Se proporcionan indicadores y panel integrado, encendido-apagado, tornillo de alimentación, interruptor principal, interruptor de avance / retroceso, indicadores de RPM para rodillo y tornillo de alimentación, parada de emergencia, indicador digital de RPM, etc.
- Se proporciona un raspador especialmente diseñado para evitar que el polvo se adhiera a los rollos.
- El diseño del equipo es tal que se requiere una lubricación mínima en el mantenimiento diario.
- El accionamiento del rodillo principal está diseñado con una caja de engranajes de doble eje acoplada con un embrague de seguridad para proteger el accionamiento del rodillo, sincronizando así perfectamente los rodillos con un par constante.
- El sello lateral se fuerza contra el lado del rodillo, de modo que el porcentaje de polvo sin compactar que se escapa se mantiene extremadamente bajo.
- Para evitar un posible accidente, el rodillo compactador está diseñado para girar hacia atrás durante la limpieza.
Proceso
El material en forma de polvo pasa a través de los dos rodillos contrarrotantes del compactador de rodillos a muy alta presión. A medida que el volumen disminuye en la región de presión máxima, el material se forma en una hoja compacta sólida o en copos de ingredientes. Estos copos o hoja compacta de ingredientes se reducen de tamaño para obtener el tamaño de grano deseado. La máquina tiene especial cuidado para evitar la generación de multa durante este proceso.
