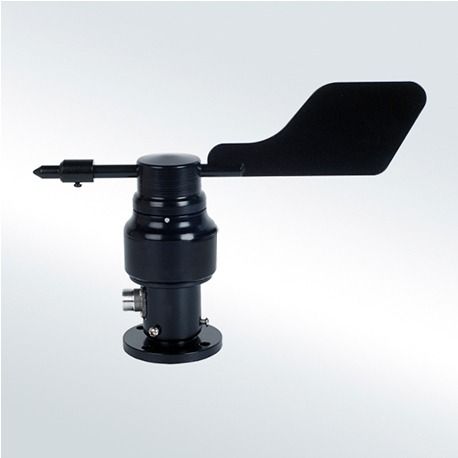

El sensor de dirección del viento B-01-05-01-0300 es un indicador sensible de la dirección del viento que proporciona una indicación visual de la dirección del viento. Los circuitos digitales capaces de una fuerte resistencia a RFI y EMI y compensación automática de temperatura están incorporados. La construcción del sensor refleja los requisitos de fiabilidad y durabilidad. Solo se utilizan materiales resistentes a la corrosión de la más alta calidad, como el aluminio de alta resistencia y el acero inoxidable. El sensor tiene buena resistencia a la arena, el polvo, la niebla salina y la resistencia a los hongos. Este sensor es ideal para estudios de evaluación de recursos eólicos y aplicaciones similares que requieren precisión, confiabilidad y mantenimiento mínimo.
Características
* Umbral de arranque bajo
* Construcción masiva totalmente metálica
* Gran capacidad de resistencia a la corrosión
* Varias señales de salida opcionales
* Diseño de protección contra sobretensiones
* Diseño de doble rodamiento
* Instalación fácil
Aplicaciones
* Estaciones de monitoreo del clima
* Puertos
* Generación de energía solar y eólica
* Vehículos móviles de monitoreo del clima
* Aeropuertos y helipuertos remotos
Especificaciones
|
Salida |
4-20mA |
RS485 |
0-5V / 0-10V / 1-5V |
|
|
Tensión de alimentación |
12-24VDC |
12-24VDC |
12-24VDC |
|
|
Capacidad de carga |
<500Ω (típico 250Ω) |
|
> 2kΩ |
|
|
Rango |
0-360 ° |
|||
|
Exactitud |
± 3 ° |
± 3 ° |
± 3 ° |
|
|
Resolución |
16 dirección o 1 ° |
16 dirección o 1 ° |
16 dirección o 1 ° |
|
|
Umbral inicial |
<0.5m / s |
|||
|
Limite de la velocidad del viento |
70m / s |
|||
|
Protección de ingreso |
IP65 |
|||
|
Temperatura de funcionamiento |
-30 ℃ – + 70 ℃ |
|||
|
Peso (sin embalaje) |
410g |
|||
|
Material principal |
Paleta: acero inoxidable 304. Cuerpo principal: aleación de aluminio |
|||
|
Terminar |
Poliéster en polvo pulverización electrostática (negro) |
|||
|
Condición de almacenamiento |
10 ℃ -60 ℃ @ 20% -90% HR |
|||
16 dirección: 22.5 °.
Características de salida
La corriente (16 direcciones)
4 … 19 mA corresponde a 16 direcciones de norte
a norte por oeste respectivamente.
Voltaje (16 direcciones)
El voltaje de punto cero al voltaje de escala completa corresponde a
16 direcciones de norte a norte por oeste, respectivamente.
Corriente (resolución = 1 °)
4 … 19 mA corresponde a 0 … 360 ° de norte a norte en sentido horario.
Voltaje (resolución = 1 °)
El voltaje del punto cero al voltaje de escala completa corresponde a 0 … 360 ° de norte a norte en sentido horario.
RS485
Si la distancia de transmisión es superior a 100 m, agregue un terminal de 120Ω que coincida con las resistencias en el extremo frontal y posterior de la interfaz del bus, respectivamente.
Dimensión y montaje
Montado en brida, fije cuatro tornillos en el soporte y mantenga el producto horizontal.
Observación
Hay un punto de marca roja o blanca en cada producto, debe apuntar hacia el norte durante la instalación.
El voltaje predeterminado de la fuente de alimentación es de 12-24 V CC, si tiene otros requisitos, confirme al realizar el pedido.
