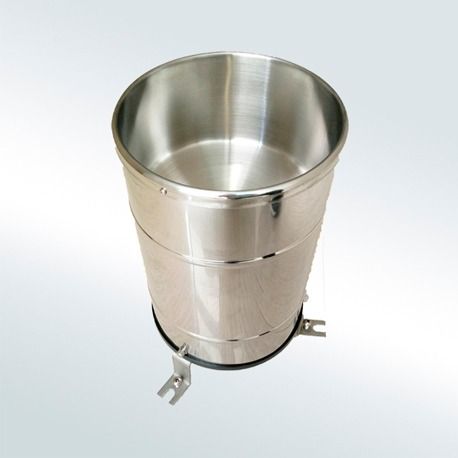

El sensor de lluvia de cubo basculante B-01-05-04-0100 es un instrumento para probar la lluvia en la naturaleza. Para cumplir con los requisitos de transmisión de información, procesamiento, registro y visualización, la cantidad de lluvia se convierte en salida de pulso. Puede ser ampliamente utilizado en estaciones meteorológicas, estaciones hidrométricas, agricultura y silvicultura, estaciones de defensa y monitoreo de campo. Puede proporcionar los datos originales para la prevención de inundaciones, el sistema de suministro de agua y la gestión del agua de los embalses en la planta.
Características de sensor de lluvia
* Tamaño compacto para un uso fácil
* Alta precisión, buena estabilidad
* Malla en el embudo que evita que desechos como hojas e insectos entren al funcionamiento del sensor de lluvia (la malla es opcional)
* Cubo basculante bien hecho con baja resistencia
* Construcción de acero inoxidable altamente pulido
* Burbuja horizontal en la parte inferior
* Colector de lluvia con filtro, para evitar que las hojas, como los desechos, se atasquen sobre el agujero
* Función de calefacción opcional en región fría
Aplicaciones de sensor de lluvia
* Sistema de suministro de agua
* Monitoreo hidrológico
* Monitoreo de desastres naturales
* Investigación agrometeorológica
* Investigación climática
Especificaciones
|
Articulo |
Especificación |
| Coleccionista de lluvia |
diámetro: φ200mm, altura: 350mm |
| Intensidad de lluvia medida |
Max: 4 mm / min |
| Permitir intensidad de lluvia | Máx .: 10 mm / min |
| Resolución |
0.1mm, 0.2mm |
| Precisión (2 mm / min) |
± 4% |
| Tensión de carga máxima |
30VDC (salida de pulso) |
| Corriente de carga máxima |
20mA (salida de pulso) |
| Salida |
Pulsos del interruptor de láminas, RS485 (suministro de 12-24 V CC) |
| Temperatura de funcionamiento (sin congelación) |
-20- + 80 ℃ |
| Material principal |
Colector: 304SS, cubo basculante: ABS |
| Cubo basculante | Individual |
| Calefacción (opcional) |
Potencia de calentamiento: aproximadamente 350 W, Voltaje de calentamiento: 220 VCA
|
| Filtro colector |
Filtro extraíble (evitar hojas y artículos diversos) opcional |
| Peso (sin embalaje) |
3.5kg |
1. Según los requisitos del usuario, establezca el punto de inicio y el punto final de calentamiento antes de salir de fábrica.
Proceso de trabajo
La lluvia se captura en el embudo colector de 200 mm de diámetro y se dirige a través de un tubo de suministro para llenar un dispositivo de cubo basculante moldeado por inyección de ABS dividido. El cubo gira sobre su centro y tiene una calibración preestablecida para inclinarse para 0.2 mm de lluvia. Cuando el cubo está “lleno”, gira y se vacía: esta acción cierra y abre magnéticamente un interruptor de láminas, enviando una señal de pulso al registrador de datos o al contador electrónico. A través de esta acción de “inclinación”, el otro lado del cubo basculante se alinea para recibir el flujo del tubo de suministro. Este ciclo de grabación y volcado continúa con la lluvia.
Dimensión
