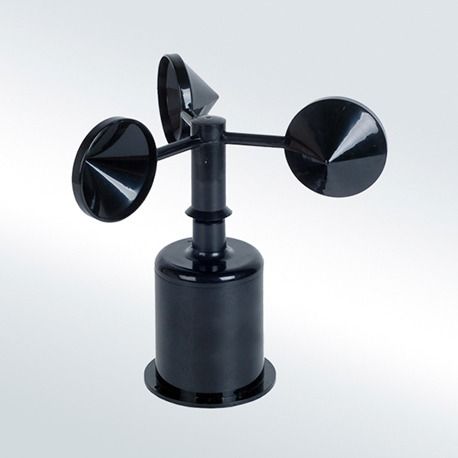

El sensor de velocidad de viento B-01-05-01-0200 utiliza un anemómetro sensible de 3 tazas diseñado para medir la velocidad del viento. Las copas están hechas de material de fibra de carbono, con alta intensidad y bajo umbral de arranque. Las unidades de procesamiento de señal se construyen en la carcasa. Puede ser ampliamente utilizado en meteorología, marina, monitoreo ambiental, aeropuerto, puerto, laboratorio, áreas industriales y agrícolas.
Características de sensor
* Umbral de arranque bajo
* Material general de fibra de carbono
* Fuerte capacidad de resistencia a la corrosión
* Estructura ligera
* Varias señales de salida opcionales
* Instalación fácil
Aplicaciones
* Estaciones de monitoreo del clima
* Monitoreo de seguridad de equipos de gran altitud
* Puertos
* Generación de energía solar y eólica
* Vehículos móviles de monitoreo del clima
* Embarcaciones marinas
* Aeropuertos y helipuertos remotos
* Túneles de carreteras y ferrocarriles
Especificaciones
|
Salida |
Pulsos |
4-20mA |
0-5V |
RS485 |
|
Tensión de alimentación |
5V, 12V-24V |
5V, 12V-24V |
5V, 12V-24V |
5V, 12V-24V |
|
Capacidad de carga |
> 1kΩ |
<500Ω (típico 250Ω) |
> 1kΩ |
|
|
Rango |
0-45 m / s |
0-45 m / s |
0-45 m / s |
0-45 m / s |
|
Exactitud |
± (0.3 + 0.03V) m / s; (V es la velocidad del viento actual) |
|||
|
Umbral inicial |
<0.5m / s |
|||
|
Limite de la velocidad del viento / s |
50m / s |
|||
|
Protección de ingreso |
IP65 |
|||
|
Temperatura de funcionamiento |
-40 ℃ ~ + 50 ℃ |
|||
|
Grado de cable |
Tensión nominal: 300V, Grado de temperatura: 80 ℃ |
|||
|
Peso (sin embalaje) |
170g |
|||
|
Dimensión |
Rotor de copa: 179 mm, Altura: 160 mm |
|||
|
Material principal |
Fibra de carbon |
|||
|
Condición de almacenamiento |
10 ℃ -50 ℃ @ 20% -90% HR |
|||
La amplitud del voltaje de salida es de 5V.
Características de UTPUT
Pulsos
Función de transferencia característica:
F = 0, V = 0;
F ≠ 0, V = 0.3 + 0.0877 × F
(donde V = velocidad del viento (m / s), F = frecuencia de salida (Hz))
Corriente
Voltaje
RS485
Si la distancia de transmisión es superior a 100 m, agregue una resistencia de coincidencia de terminal de 120Ω en el extremo frontal y el extremo posterior de la interfaz del bus, respectivamente. Consulte la especificación del protocolo de comunicación Modbus.
Montaje
Montado en la brida, fije cuatro tornillos en el soporte y mantenga el producto horizontal. Dimensión del conector:
Conexiones eléctricas
|
Conector (cable) |
Pulsos |
Voltaje |
Corriente |
RS485 |
|
Pin 1 (rojo) |
V + |
V + |
V + |
V + (rojo) |
|
Pin 2 (amarillo) |
Señal de salida |
Vout |
Iout |
RS485A (amarillo) |
|
Pin 3 (negro / verde) |
V- |
V- |
V- |
RS485B (azul) |
|
Pin 4 (azul) |
/ / |
/ / |
/ / |
V- (negro / verde) |
