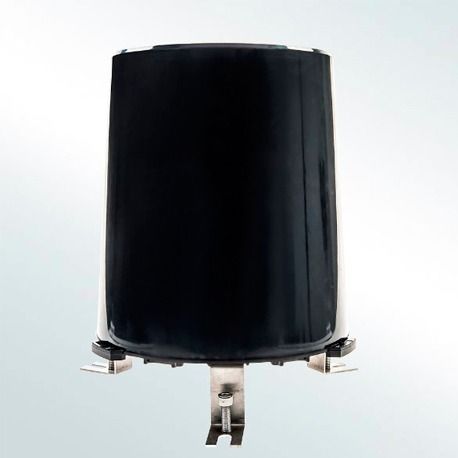

El sensor económico de lluvia de cubo basculante B-01-05-04-0300 es un instrumento meteorológico y de hidrología utilizado para medir la naturaleza de la lluvia, y convierte la precipitación en una salida de señal de pulso. Diseñado con redes a prueba de insectos, boquilla de bloqueo libre y nivelador incorporado. El modelo se puede usar en meteorología, hidrología, agricultura, silvicultura, estaciones de monitoreo de campo y otras industrias. Combinado con un registrador de lluvia se puede usar para medir la precipitación, la intensidad de la precipitación y el tiempo de precipitación.
Características
* Tamaño compacto para un uso fácil
* Alta precisión, buena estabilidad
* Malla en el embudo que evita que restos como hojas e insectos entren en el funcionamiento del sensor de lluvia
* Cubo basculante bien hecho con baja resistencia
* El cuerpo principal está hecho de ABS de alta resistencia
* Salida con pantalla a prueba de insectos
Aplicaciones
* Monitoreo meteorológico
* Monitoreo hidrológico
* Monitoreo de desastres naturales
* Investigación agrometeorológica
* Investigación climática
Especificaciones
|
Articulo |
Especificación |
| Colector |
diámetro: φ200mm, altura: 271mm |
| Intensidad de lluvia medida |
Max: 4 mm / min |
| Intensidad de lluvia permitida |
Máx .: 8 mm / min |
| Resolución |
0.2mm |
| Precisión (2 mm / min) |
± 4% |
| Tensión de carga máxima |
30VDC (salida de pulso) |
| Corriente de carga máxima |
20mA |
| Salida |
Pulsos (@ 10kΩ y 0.01uF), RS485 ( suministro de 12-24VDC ) |
| Temperatura de funcionamiento |
0-60 ℃ @ 0% -100% RH |
| Material principal |
Colector de lluvia y cubo basculante: ABS, pata de apoyo: 304SS |
| Peso (sin embalaje) |
2kg |
Proceso de trabajo
La lluvia se captura en el embudo colector de 200 mm de diámetro y se dirige a través de un tubo de suministro para llenar un dispositivo de cubeta basculante moldeado por inyección de ABS dividido. El cubo gira sobre su centro y tiene una calibración preestablecida para inclinarse para 0.2 mm de lluvia. Cuando el cubo está “lleno”, gira y se vacía: esta acción cierra y abre magnéticamente un interruptor de láminas, enviando una señal de pulso al registrador de datos o al contador electrónico. A través de esta acción de “inclinación”, el otro lado del cubo se alinea para recibir el flujo del tubo de suministro. Este ciclo de grabación y volcado continúa con la lluvia.
Dimensión y montaje
Ajuste los tornillos del pie de equilibrio para asegurarse de que esté en una posición horizontal. Usando tres tornillos de fijación para fijar estas tres patas de soporte en la plataforma para mantener todo el aparato en un nivel óptimo, lo que garantiza la precisión de los datos de lluvia.
