Con métodos de corte muy avanzados: “Corte rápido por pulsos, corte por oscilación de la mesa, corte instantáneo, corte automático, corte automático con alimentación de la mesa, corte con palanca de mando”. Listo para funcionar.
Sin dispositivos de sujeción, sin tanque de enfriamiento de recirculación. Incluye un juego estándar de consumibles de corte compuesto por;
- Un surtido de 20 discos de corte de 300 mm de diámetro.
- 5 litros de líquido refrigerante Metcool.
- 400 V, trifásico, 50/60 Hz.
Especificaciones Técnicas
N º De Pedido 15 57 15 57-AX

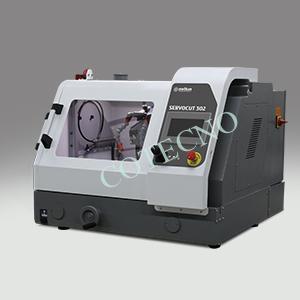

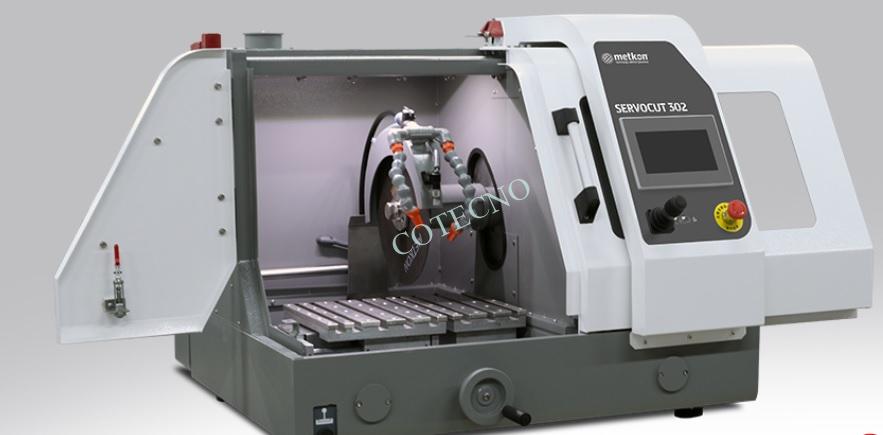

N º De Modelo SERVOCUT 302-AA SERVOCUT 302-AA-AX
Diámetro máximo de la rueda Ø300 mm Ø300 mm
Capacidad máxima de corte, Ø Ø110 mm Ø110 mm
Capacidad máxima de corte, HxD #70x200 mm #70x200 mm
Recorrido del eje Z, (mm) 125 125
Recorrido del eje Y, (mm) 220 220
Recorrido del eje X, (mm) - 95
Dimensión de la mesa T, (mm) 444x275 (395+95)x275
Dimensión de la ranura en T, (mm) 12 mm 12 mm
Potencia del motor de corte (S1) 4 kW 4 kW
Velocidad de la rueda, RPM 600-4000 600-4000
Velocidad de corte, (μm / s) 20-5000 20-5000
Pantalla táctil HMI 7 pulgadas 7 pulgadas
Corte de corte, eje Z Auto Auto
Corte de alimentación de mesa, eje Y Auto Auto
Corte paralelo, eje X - Auto
Mesa de corte oscilante Standard Standard
Corte rápido por pulsos Standard Standard
Control de alimentación inteligente Standard Standard
Paso de corte; Corte de segmento; Corte diagonal Optional Optional
Tamaño WxDxH, (cm) 94x99x76 94x99x76
Peso 250 kgs 250 kgs
Unidad de refrigeración por recirculación 80 lt 80 lt
Accesorios
Métodos de corte adicionales para SERVOCUT 302
| GR 0925 | Paquete de software para métodos de corte opcionales; |
| Corte diagonal | |
| Paso de corte | |
| Corte de segmento | |
| Corte combinado |
Sistemas de refrigeración para SERVOCUT 302
| GR 1675 | Tanque de refrigeración de recirculación, 80 lt, para SERVOCUT 302 / FORCIPLAN 102 |
| YM 8813 | Láminas de filtro fino para tanque de enfriamiento de recirculación (GR 0018/0019/1675/1945), 10 uds. |
| GR 1559 | Sensor de nivel de refrigerante para recirculación del tanque de enfriamiento Informa al operador cuando el nivel de refrigerante es insuficiente. (para modelos MA y AA) |
| GR 1540 | Varilla colectora magnética para tanque de enfriamiento de recirculación |
| GR 1561 | Unidad de filtro de banda BANDCOOL para SERVOCUT 502/402/302 Transportador de filtro de banda para la recogida y eliminación automática de virutas, con capacidad de 115 lt, con indicador de nivel de fluido, sistema completo sobre ruedas, con kit de conexión 400V, trifásico, 50 Hz |
| YM 8878 | Rollo de filtro para BANDCOOL, 50 m, SRC 302/402/502 |
Accesorios para SERVOCUT 302
| GR 1681 | Armario para modelo de suelo - SERVOCUT 302 / GEOCUT 302 |
| GR 1682 | Separador centrífugo FUMEFILTER para SERVOCUT 302/402 / GEOCUT 302 Elimina la neblina de refrigerante para una mejor iluminación y visualización (Debe solicitarse simultáneamente junto con el pedido de la máquina) |
| YM 8833 | Kit de filtro de repuesto para filtro de humos (GR 1682) |
| GR 0105 | Unidad de alineación láser (a pedir junto con el pedido de la máquina) |
| GR 1680 | Sistema de accionamiento de mesa manual / automático con embrague electromagnético (eje Y) (se debe pedir simultáneamente junto con el pedido de la máquina) |
| GR 0991-01 | Juego de bridas de mayor diámetro, Ø100 mm |
| GR 0998 | Caja de extensión para cortar muestras largas desde la abertura del lado izquierdo, 50 cm de longitud, para SERVOCUT 302 |
Dispositivos de sujeción para SERVOCUT 302
| GR 0170 | Conjunto de tornillo de banco de sujeción de acción rápida, izquierdo, para SERVOCUT 302 (acero inoxidable) |
| GR 0172 | Conjunto de tornillo de banco de sujeción de acción rápida, derecho, para SERVOCUT 302 (acero inoxidable) |
| GR 0151 | Conjunto de tornillo de banco compacto, con resorte, para METACUT 302 / SERVOCUT302 (acero inoxidable) |
| 15 01 | MBU 1011 Dispositivo de sujeción vertical con zapata de sujeción, altura de sujeción hasta 90 mm. |
| 15 03 | Bloque de altura MK 10 21, 60 mm |
| GR 0453 | Prensa de sujeción para el corte longitudinal de tornillos, tubos de sujeción, etc. de 12 a 45 mm de longitud |
| GR 0310 | Tornillo de sujeción para el corte longitudinal de tornillos, rótulas, tubos, etc. de 60 a 100 mm de longitud |
| GR 0612 | Dispositivo de sujeción de precisión angular en dirección de 3 ejes |
| 15 00 | Bloque en V para sujetar piezas sobre las ranuras de la mesa |
| GR 0615 | Soporte en V ajustable, pequeño (rango de altura: 57-67 mm) |
| GR 0616 | Soporte en V ajustable, mediano (rango de altura: 65-85 mm) |
Kit de repuestos para SERVOCUT 302
| GR 1963 | Juego recomendado de repuestos, SERVOCUT 302 |
Consumibles
Discos de corte abrasivos de la serie Treno (paquete de 10)
| TRENO-Ti | 19-019 | Ø 250 mm, para titanio y materiales muy dúctiles |
| TRENO-NF | 19-020 | Ø 250 mm, para aceros no ferrosos |
| TRENO-H | 19-021 | Ø 250 mm, para aceros blandos <23 HRC |
| TRENO-M | 19-022 | Ø 250 mm, para aceros semiduros> 23-55 HRC < |
| TRENO-S | 19-023 | Ø 250 mm, para aceros duros> 50-60 HRC < |
| TRENO-SS | 19-024 | Ø 250 mm, para aceros muy duros> 60 HRC |
| TRENO-NF | 19-040 | Ø 300 mm, para aceros no ferrosos |
| TRENO-H | 19-041 | Ø 300 mm, para aceros blandos <23 HRC |
| TRENO-M | 19-042 | Ø 300 mm, para aceros semiduros> 23-55 HRC < |
| TRENO-S | 19-043 | Ø 300 mm, para aceros duros> 50-60 HRC < |
| TRENO-SS | 19-044 | Ø 300 mm, para aceros muy duros> 60 HRC |
Discos de corte abrasivos de larga duración (paquete de 10)
| TRENO-DUR | 19-026 | Ø 250 mm, para una tasa de consumo extremadamente baja con una calidad de superficie óptima para operaciones de corte de gran volumen, aplicaciones de verificación de corte, etc. |
Discos de corte abrasivos ultrafinos (paquete de 10)
| TRENO-HT | 19-031 | Ø 250 mm, 1,0 mm de espesor, para aceros blandos> 20-35 HRC < |
| TRENO-MT | 19-032 | Ø 250 mm, 1,0 mm de espesor, para aceros blandos y semiduros> 38-58 HRC < |
Discos de corte abrasivos de la serie Cuto (paquete de 10)
| CUTO-M | 19-022 / A | Ø 250 mm, para aceros blandos y semiduros hasta 50HRC |
| CUTO-S | 19-023 / A | Ø 250 mm, para aceros duros> 50-60 HRC < |
| CUTO-M | 19-042 / A | Ø 300 mm, para aceros blandos y semiduros hasta 50HRC |
| CUTO-S | 19-043 / A | Ø 300 mm, para aceros duros> 50-60 HRC < |
Discos de corte de diamante (1 pieza) para METACUT y SERVOCUT
| DIMOS | 19-250 | Discos de corte de diamante ø 250 (adheridos con metal, alta conc.) |
| DIMOS | 19-251 | Discos de corte de diamante ø 250 (Resin Bonded, alta conc.) |
| DIMOS | 19-300 | Discos de corte de diamante ø 300 (adheridos con metal, alta conc.) |
| DIMOS | 19-301 | ø 300 Discos de corte de diamante (Resin Bonded, alta conc.) |
Fluido de corte
| METCOOL | 19-902 | Aceite soluble ecológico, 5 lt. |
| METCOOL II | 19-905 | Aceite soluble ecológico, 1 lt. |
| METCOOL-NF | 19-906 | Aceite soluble ecológico, 5 lt. Protección perfecta contra la corrosión para metales reactivos como cobre, latón, cobalto, aluminio, carburo de tungsteno, etc. |
Características
 |  |  |
| Tamaño reducido, de gran capacidad de corte | ¡Potente motor de corte! | Enfriamiento y filtración eficiente de muestras |
 |  |  |
| Corte instantáneo (velocidad de avance automático) | Corte con joystick | Métodos de corte avanzados |
 |  |  |
| Corte rápido por pulsos | Mesa de corte oscilante | Corte combinado |
 |  |  |
| Fácil operación con pantalla táctil y joystick | Juego de varillas colectoras magnéticas | Unidad de eliminación de humos, y neblina |
