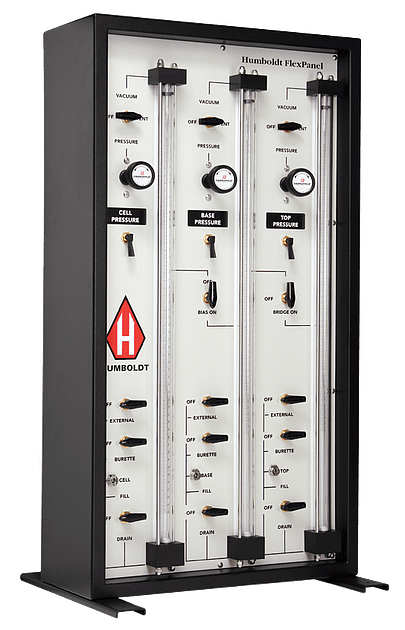

FlexPanels, 1-Cell auxiliary panel

Paneles FlexPanels, Panel Auxiliar de 1 Celda. El panel auxiliar HM-4150A proporciona juegos adicionales de buretas para 1 celda, lo que permite ampliar la capacidad del sistema. Cada juego de tres (3) buretas proporciona los controles necesarios para el uso de otra celda. Humboldt recomienda utilizar cualquier combinación de hasta cinco (5) juegos de buretas con cada panel de control. La prueba de permeabilidad mide la tasa de descarga de agua en condiciones de flujo laminar a través de una sección transversal unitaria de un medio poroso, bajo un gradiente hidráulico unitario y a temperatura estándar (20 °C). En esta prueba, el suelo se somete a agua a una presión conocida y se mide el flujo. El coeficiente de permeabilidad (k), o simplemente permeabilidad, expresa la capacidad del agua para fluir a través del medio. El método de prueba de "carga constante" es aplicable a suelos granulares gruesos, como arenas y gravas. El método de prueba de "carga variable" es aplicable a suelos de grano fino. Cualquiera de los dos métodos puede utilizarse para analizar suelos arcillosos. Los FlexPanels de Humboldt ofrecen un sistema de distribución sencillo y altamente eficiente para el suministro de aire, agua y agua desaireada en aplicaciones de ensayos de permeabilidad y triaxiales. Su configuración simple y directa, con buretas integradas, proporciona un diseño compacto que ocupa menos espacio en la encimera que los sistemas de la competencia con vejigas de aire/agua. El diseño alargado y estrecho de las buretas de los FlexPanels de Humboldt permite tiempos de procesamiento de ensayos más rápidos en comparación con los sistemas de buretas más grandes y cortas, manteniendo el mismo volumen. Esto se debe a la menor formación de menisco en las buretas más estrechas, lo que permite que el nivel de agua descienda más rápidamente, resultando en lecturas más veloces. Además, el uso de buretas más largas y estrechas, junto con una graduación de 0,02 ml, proporciona una escala más precisa y fácil de leer. Los FlexPanels también incorporan un regulador de presión diferencial y un puente. El regulador de presión diferencial mantiene la presión diferencial cuando aumentan las presiones de confinamiento y de retorno. El puente permite el control simultáneo de las presiones base y superior mediante un solo regulador. Esta característica minimiza el tiempo del operador y reduce el margen de error al abrir y ajustar los reguladores durante una prueba. El sistema Humboldt FlexPanel consta de 5 configuraciones de panel independientes, que se pueden agrupar para adaptarse a configuraciones de 1 a 6 celdas. Instalación y operación rápidas y sencillas: Los Humboldt FlexPanels facilitan la instalación gracias a sus puertos claramente etiquetados y conexiones rápidas. Su funcionamiento es igualmente sencillo gracias a los controles claramente etiquetados, los manómetros de gran tamaño y las marcas de bureta de fácil lectura. Todos los Humboldt FlexPanels utilizan válvulas Swagelock sin cambio de volumen y reguladores de precisión Fairchild de purga constante para un control exacto. Todas las entradas y salidas utilizan conexiones rápidas para garantizar una instalación rápida y precisa en las celdas del permeámetro, así como en las conexiones de aire, agua y drenaje. Cada unidad incluye accesorios, tubos y conectores. Todos los FlexPanels están diseñados para soportar presiones de aire de hasta 150 psi. Para el análisis de muestras contaminadas, Humboldt ofrece una Unidad de Interfaz Tóxica opcional que impide la entrada de fluidos y vapores tóxicos al FlexPanel. Véase la página siguiente. Características de los FlexPanels de Humboldt: Los FlexPanels de Humboldt están fabricados en aluminio ligero para una larga vida útil sin corrosión. Proporcionan una solución precisa y fácil de usar para controlar aire comprimido, agua, agua desaireada y vacío sin necesidad de interfaces de vejigas de aire/agua para generar las presiones necesarias para las pruebas de permeabilidad y triaxiales. Los FlexPanels utilizan un conjunto de tres buretas para controlar las presiones de la celda, la tapa superior y la base. Este sistema de presión extremadamente versátil controla la presión, el agua, el tanque de desaireación y el vacío desde un único panel. Las tres buretas permiten controlar la presión de la celda y la contrapresión de cada una. Pueden monitorizar el cambio de volumen de la muestra y utilizarse para medir el flujo de agua a través de ella en las pruebas de permeabilidad. Los FlexPanels permiten medir manualmente el cambio de volumen o la permeabilidad en una muestra de ensayo triaxial sin necesidad de un aparato de medición de volumen, una clara ventaja frente a los sistemas de vejiga de aire/agua. Si tiene alguna pregunta sobre los FlexPanels o necesita ayuda para seleccionar el equipo, llámenos al 1.800.544.7220 o utilice nuestro formulario de contacto de Humboldt.
