Esta serie de sistema de prueba triaxial estática está construida modular y se puede configurar con una variedad de adaptadores de muestra, células triaxiales, placas de presión, unidades de control de presión automática, dispositivo de medición de volumen automático, sistema de control y adquisición de datos con diferentes transductores y variedad de módulos de software.

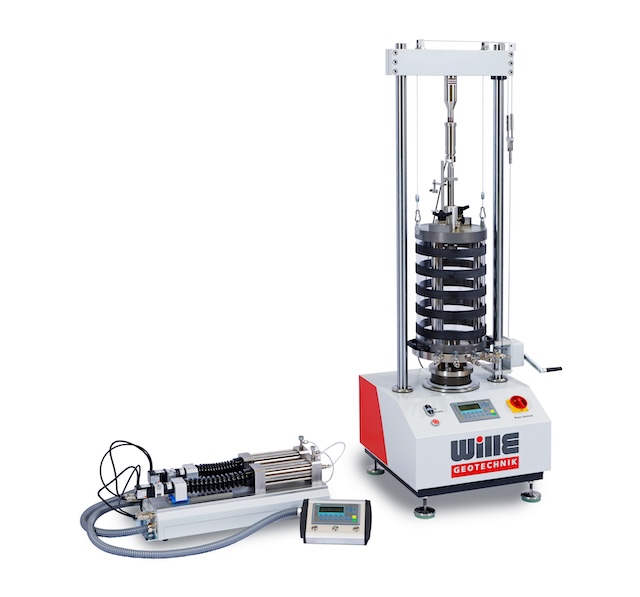

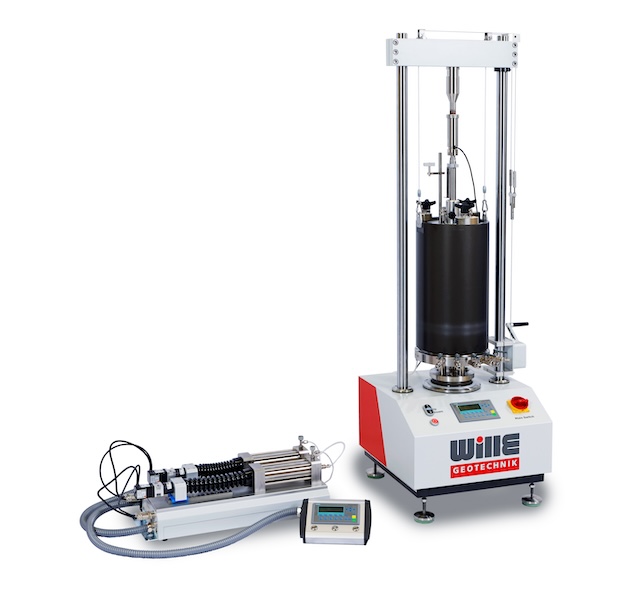

Estos sistemas de prueba triaxial de ruta de estrés de alta calidad consisten básicamente en el marco de carga universal electromecánico de 2 columnas de la parte superior de banco incorpora una amplia gama de características que los hacen ideales para realizar aplicaciones de pruebas de suelo complejas o ordinarias y se caracterizan por su diseño sólido y funcional.
Los dispositivos de prueba son adecuados para pruebas triaxiales estándar, consolidación isotrópica o anisotrópica. Estas configuraciones son ideales para fines educativos, de investigación y comerciales.

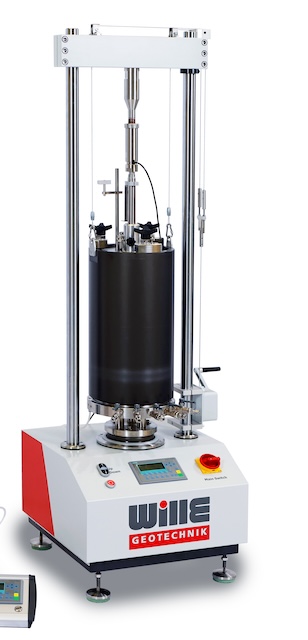

MARCO DE CARGA ELECTROMÁCHICA DE TABLA con 2 columnas con recubrimiento en polvo

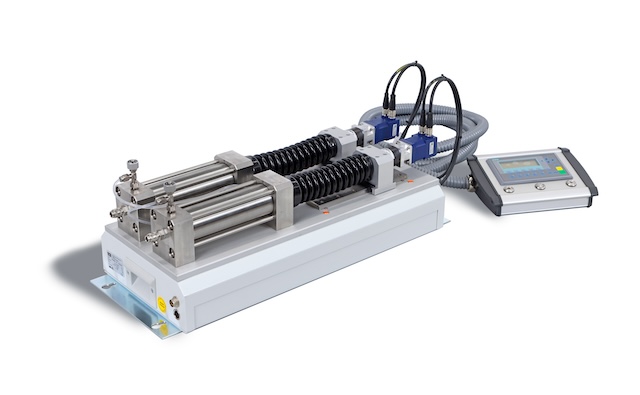

Controlador industrial de alta calidad con teclas de exhibición y membrana o panel táctil y visualización gráfica para el monitoreo de valores medidos y procedimientos de prueba
Configuración y manejo de la prueba de muestra fácil de la prueba
Carga axial de hasta 50 kN
Tamaño de muestra de hasta 150 mm de diámetro y altura de 300 mm
Presión celular de hasta 5000 kPa (opcionalmente de hasta 20 mPa)
Control preciso de liquidación mediante el uso de un transductor de desplazamiento preciso
Mecanismo de elevación para la pared celular
Especificaciones técnicas
Laod axial
10kn hasta 50kn
Tamaño de muestra
38 mm hasta 150 mm
Presión celular
2000 kPa (actualizable hasta 10 MPa)
Opciones de mejora
Dispositivo de elevación para células triaxiales
Bandeja de goteo para una célula triaxial para recolectar agua y drenarla
Paquete de control de temperatura
Paquete de elementos Bender
Prueba insaturada
Transductores de tensión locales
Celda de carga sumergible
Célula de alta presión de hasta 20 MPa
Pruebas triaxiales cíclicas
Pruebas de K0
Aparato de desgasificación de agua
Software
Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
Módulo de saturación
Módulo de test de valor B
Módulo de consolidación (isotrópico o anisotrópico)
Módulo de prueba de permeabilidad
Módulo de ruta de estrés: rutas de tensión lineal: P, Q o S, T
Módulo de la etapa de cizallamiento estático: UU: prueba triaxial sin drenaje no sensible (prueba de tensión total)
Módulo de etapa de cizallamiento estático: CU: prueba triaxial no drenada consolidada con medición de la presión de poro (prueba de tensión efectiva)
Módulo de etapa de cizallamiento estático: CD: prueba triaxial drenada consolidada con medición de la presión de poro (prueba de estrés efectiva)
Módulo de prueba insaturado
Módulo de prueba K0
Módulo de prueba de tensión (extensión)
Normas
ASTM D-2850
Método de prueba estándar para la prueba de compresión triaxial sin sentido no consolidado en suelos cohesivos
ASTM D-2850-03A
Método de prueba estándar para la prueba de compresión triaxial sin sentido no consolidado en suelos cohesivos
ASTM D-7181
Método de prueba para la prueba de compresión triaxial drenada consolidada para suelos
ASTM D-7181-11
Método para prueba de compresión triaxial drenada consolidada para suelos
BS 1377-6
Métodos de prueba para suelos para fines de ingeniería civil: pruebas de consolidación y permeabilidad en células hidráulicas y con medición de presión de poros
BS 1377-7
Métodos de prueba para suelos para fines de ingeniería civil - Parte 7: Pruebas de resistencia al corte (estrés total)
BS 1377-8
Métodos de prueba para suelos para fines de ingeniería civil - Parte 8: Pruebas de resistencia al corte (estrés efectivo)
Como 1289.6.4.1
Resistencia al suelo y pruebas de consolidación: Determinación de la resistencia a la compresión de una resistencia compresiva del suelo de una muestra probada en compresión triaxial sin drenarse sin medir la presión del agua de los poros.
Como 1289.6.4.2
Resistencia al suelo y pruebas de consolidación-Determinación de la resistencia a la compresión de una resistencia compresiva del suelo de una muestra saturada probada en compresión triaxial sin drenar con la medición de la presión del agua de los poros
Como 1289.6.6.1
Resistencia al suelo y pruebas de consolidación-determinación de las propiedades de consolidación unidimensional de un método estándar del suelo.
La barra 0412
Método de prueba para propiedades de consolidación unidimensionales de los suelos utilizando la velocidad constante de carga de deformación
La barra 0521
Método para la prueba de compresión triaxial no insolidado en los suelos
La barra 0522
Método para la prueba de compresión triaxial insolidada en los suelos
La barra 0523
Método para la prueba de compresión triaxial insolidada en suelos con mediciones de presión de agua de poro
La barra 0524
Método para la prueba de compresión triaxial con drenaje consolidado en los suelos
Una barra 0525
Método para la prueba de compresión triaxial insolidada de K0 en los suelos con mediciones de presión de agua de poro
La barra 0526
Método para la prueba de extensión triaxial insolidada de K0 en los suelos con mediciones de presión de agua de poro
