Sistema de Cizallamiento Simple

Descripción:

El accionamiento electromecánico preciso, con su alta resolución y velocidad de control de circuito cerrado de 1 ms, genera esfuerzo axial y tensión estáticos controlados por esfuerzo y tensión de lazo cerrado, así como fuerzas de corte controladas por esfuerzo.

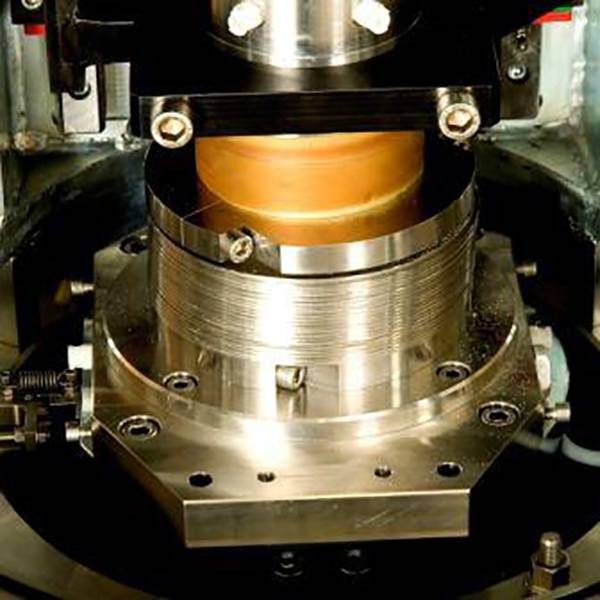

La muestra está montada en una membrana de caucho reforzada conectada a un marco de cizalladura inferior guiado paralelo e inclinable y un pistón de carga vertical guiado paralelo (también libre de inclinación).

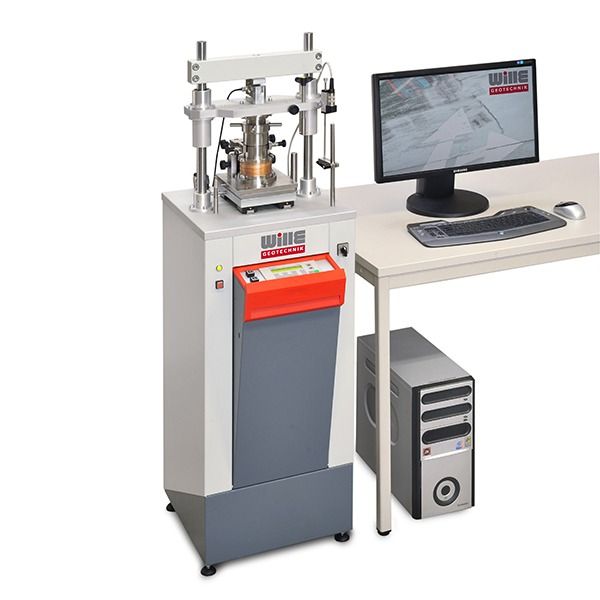

Aparato de corte simple completamente automático avanzado para pruebas saturadas e insaturadas para cargas de corte estáticas de hasta 10 kN.

Características:

– Para pruebas simples de cizallamiento bajo condiciones saturadas e insaturadas.
– Condiciones de volumen constante (Condiciones K0).
– Cargue velocidades de cizalladura independientes (tensión de cizallamiento opcional).
– Transductor de carga altamente preciso y rígido para fuerza normal y cortante.
– Transductores de desplazamiento de alta precisión para asentamiento y desplazamiento (deformación).

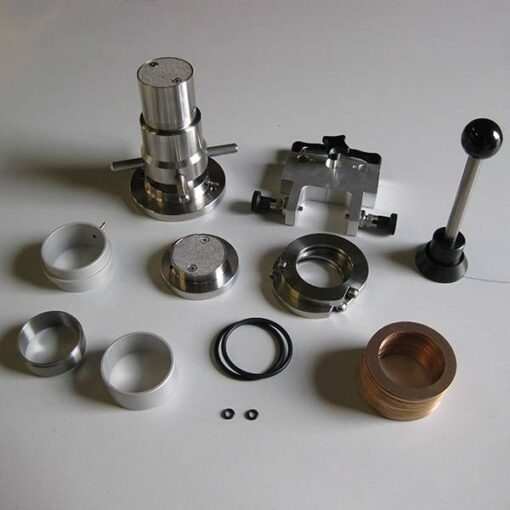

– Material del adaptador de muestra:
– Tamaños de acero inoxidable estándar o personalizados están disponibles.
– Dos puertos de agua de poro están situados en los adaptadores de muestra superior e inferior para condiciones saturadas.

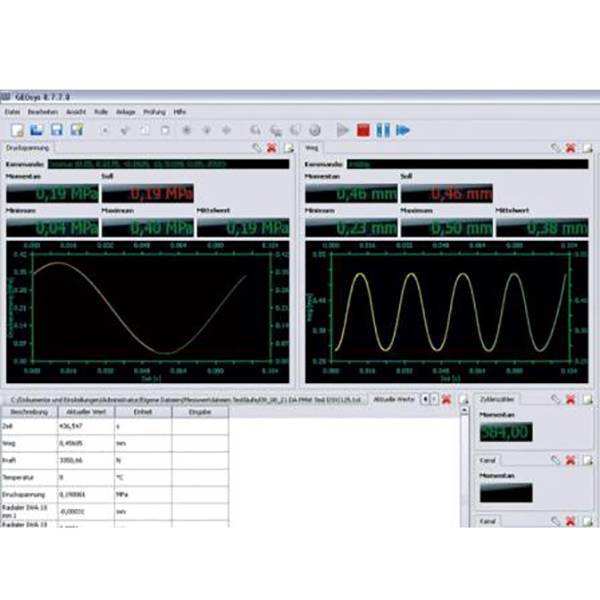

– Aplicable para control de prueba automático y monitoreo de parámetros y evaluación con módulos de software de corte.

Cajas de cizalla simples circulares:

– Ø 50.0 mm, 20 cm2
– Ø 60 mm, 28.27 cm2
– Ø 63.0 mm, 31.2 cm2
– Ø 66.8 mm, 35 cm2
– Ø 71.4 mm, 40 cm2
– Ø 79 mm, 50 cm2
– Ø 94.4 mm, 70 cm2

Opción: versión cíclica baja.

Especificaciones:

Estándares:
