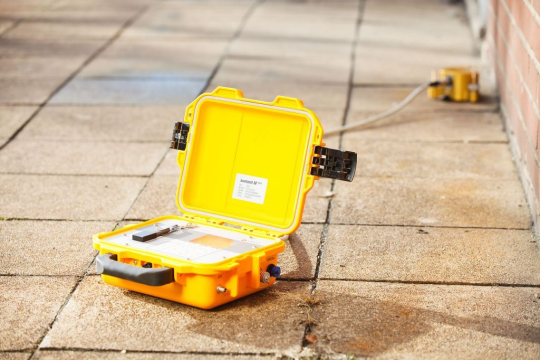

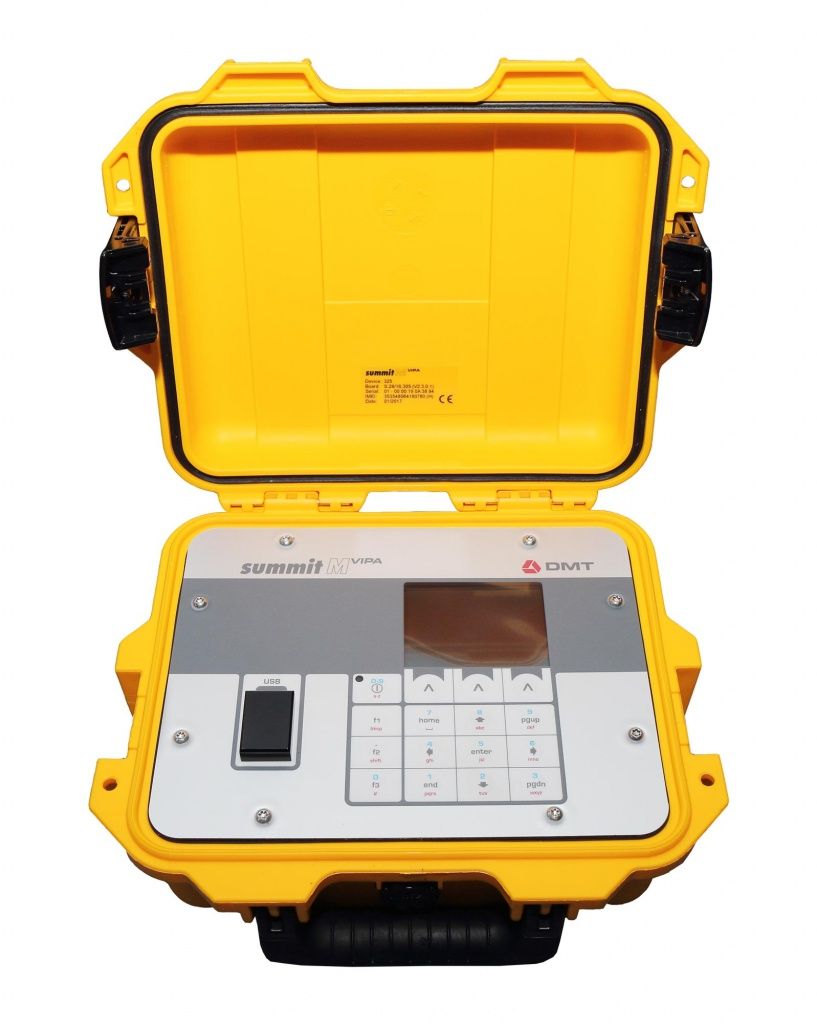

SUMMIT M Vipa es una estación sísmica de tres canales diseñada para el monitoreo de vibraciones con un canal adicional para el monitoreo de ruido. La estación tiene una batería de iones de litio incorporada, lo que convierte a SUMMIT M Vipa en una excelente solución para mediciones móviles autónomas. La presencia de control remoto con transmisión automática de datos permite conectar varias estaciones a través de Ethernet o utilizando un canal de radio para crear una red de monitoreo de vibraciones. El ADC de 24 bits de alta resolución proporciona un alto rango dinámico y monitoreo de vibraciones ultrasensible para grabación continua y activada.
-

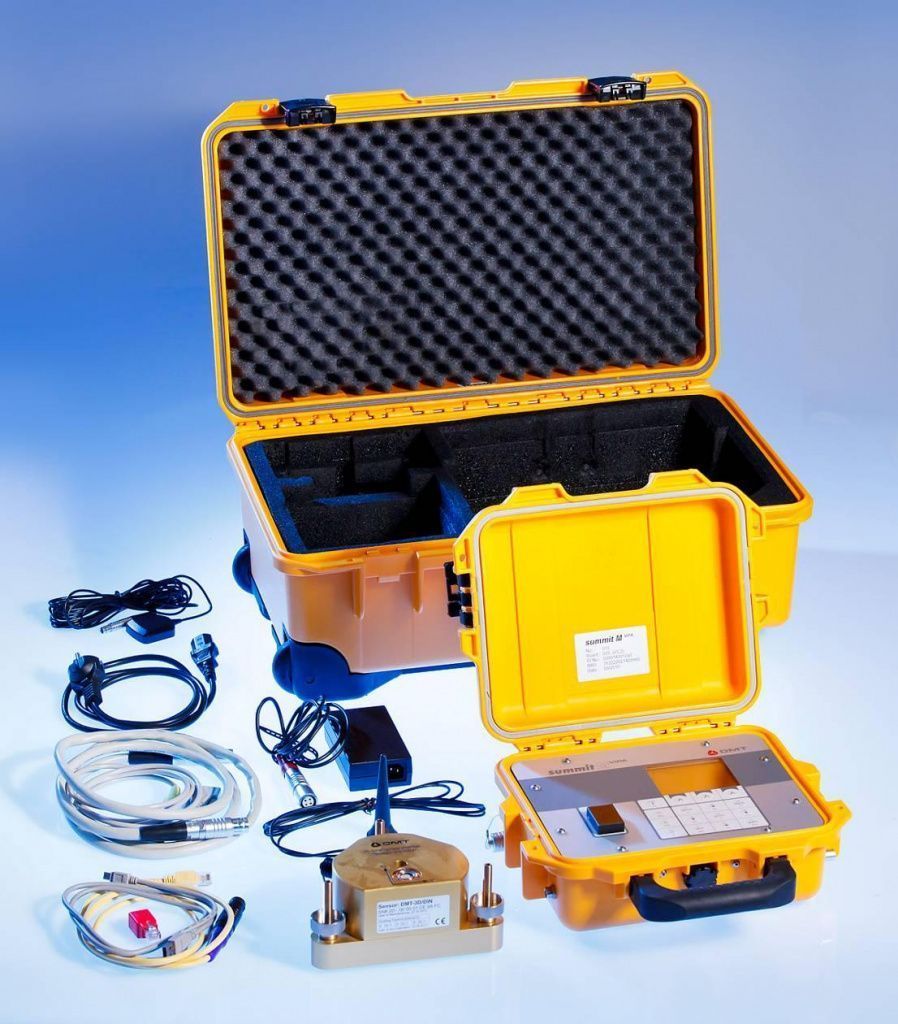

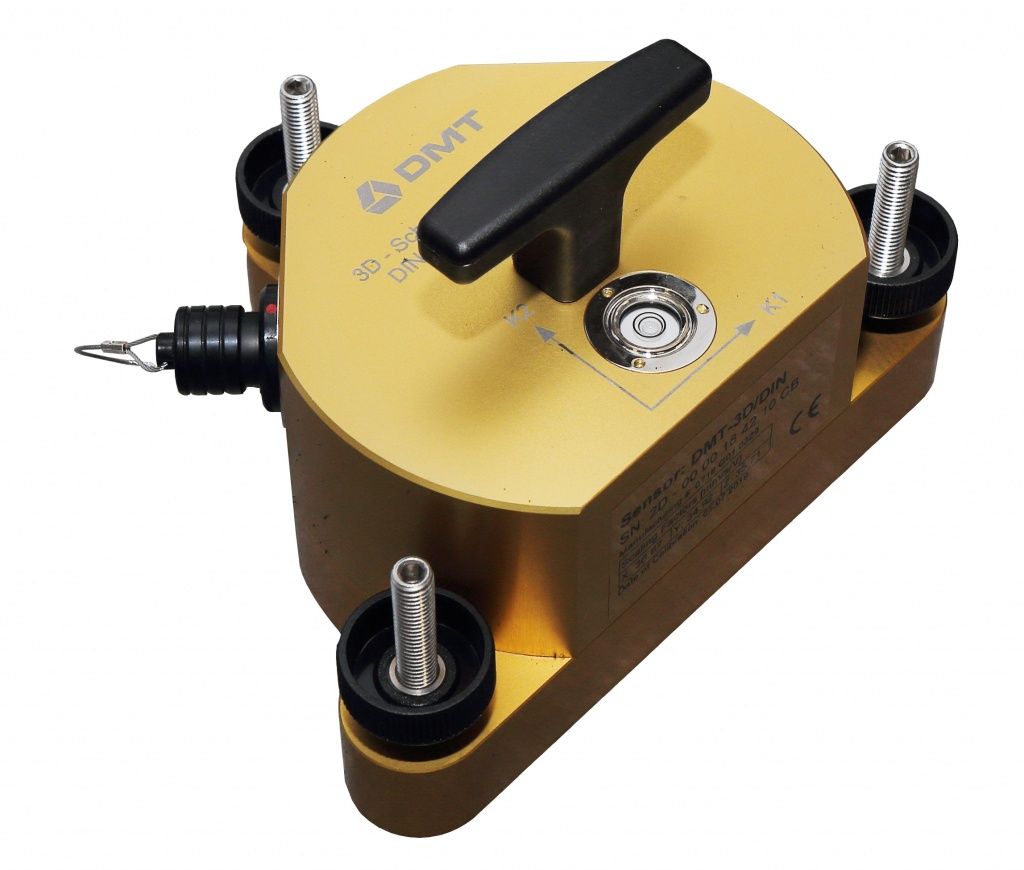

DMT-3D/DIN es un sismómetro utilizado con el sistema SUMMIT M Vipa para vibración y monitoreo microsísmico. El sensor está equipado con tres geófonos con un rango de frecuencia de 1 a 315 Hz. Debido a su peso, para la mayoría de las aplicaciones, el dispositivo no requiere montaje adicional, pero si es necesario, se puede fijar sobre el orificio de montaje central con un perno. Para facilitar la configuración e instalación, el sismómetro tiene un nivel incorporado.
Extensión / Accesorios disponibles:- Extensión de sismología: mayor sensibilidad y rango dinámico de > 122 dB, frecuencias de muestreo adicionales: 125 Hz 250 Hz, 500 Hz, servidor SeedLink opcional
- Impresora: impresora de protocolo serie externa
- Interruptor de alarma: relés externos para conmutar dispositivos de alarma externos, pueden funcionar a través de la interfaz de E / S digital de VIPA o de forma remota a través de la red móvil
- Suministro de sensor inteligente: suministro de sensor externo para conectar sensores de tipo ICP de terceros
| Canales | 3 canales (vibración X, Y, Z) |
| 1 canal auxiliar (acústico) | |
| Intervalo de muestra | 1 kHz, 2 kHz, 5 kHz, 10 kHz |
| Rango de frecuencia | CC – 5 kHz |
| Modo de grabación | Continuo o basado en eventos |
| Modo de disparo | Umbral de amplitud para cada canal, disparador también en KB y suma vectorial |
| Longitud del registro | De 1 s a 60 segundos por archivo |
| Longitud del disparador previo | 0 segundos para grabar longitud-1 |
| Resolución de muestra de salida | 32 bits |
| Rango de entrada de señal | ± entrada diferencial de 5 V (10 Vpp) |
| ( opcional ± 20 V bajo petición) | |
| Rango de medición | Hasta 175 mm/s con sensor estándar DMT-3D/DIN, rangos más amplios bajo pedido |
| Sincronización horaria | Módulo GPS interno (ext. Antena), precisión horaria absoluta: < 10 μs |
| Almacenamiento de datos | Dispositivo interno de almacenamiento masivo USB de 4 GB (más grande bajo pedido) o externo |
| Rango dinámico instantáneo | ≥ frecuencia de muestreo de 113 dB @ 1000 Hz |
| Rechazo de diafonía | ≥ 110 dB (entre todos los canales) |
| Distorsión armónica total | ≤ -100 dB |
| Rechazo de modo común | ≥ 105 dB |
| Comunicación de datos | Ethernet 100base-TX, módem interno LTE/EDGE/GSM |
| Batería interna | Li-Ion, vida típica >40 horas |
| Fuente de alimentación externa | 9-18 V CC (opcional 9-36 V) máx. 15 W durante la carga de la batería |
| Monitor | LCD gráfico en color con resolución de 320 x 240 |
| Dimensiones | 30 x 25 x 12 cm |
| Peso | 3,6 kg |
| Temperatura de funcionamiento | -20°C a + 70°C |
| Rango de humedad | 0 – 95 % |
| Clase de protección | IP 67 |
| Caso | Carcasa sólida impermeable desplegable en cualquier entorno de superficie |

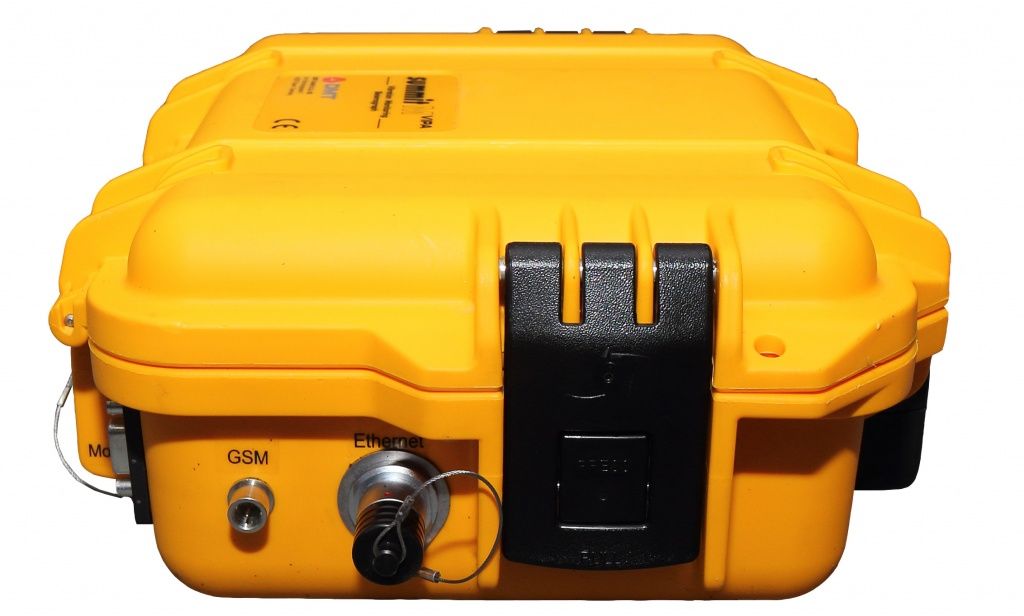

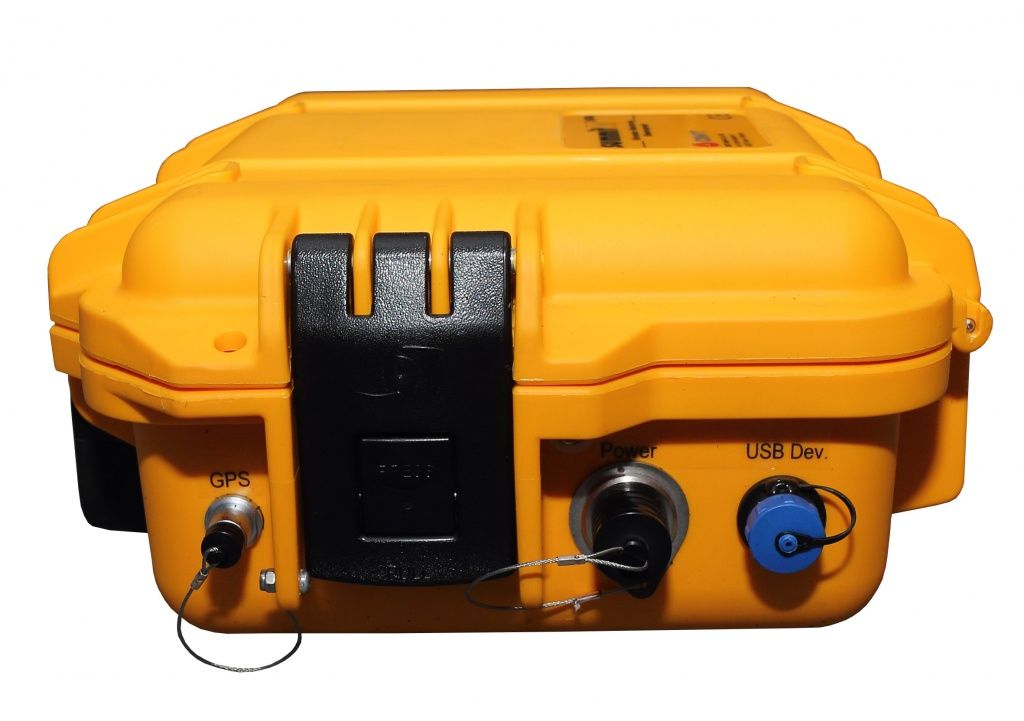

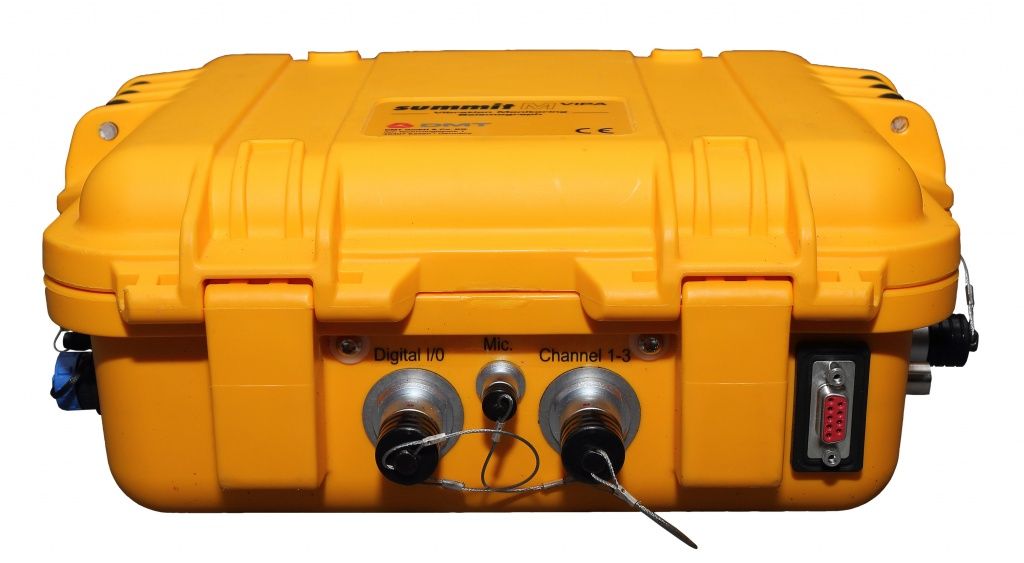

| Conectores | |
|---|---|
| USB | Almacenamiento externo en tarjeta de memoria o unidad de disco duro |
| Ethernet-LAN | Router, switches, PC |
| Antena móvil | Antena GSM móvil externa |
| Antena GPS | Antena GPS externa para una marca de tiempo precisa |
| Sensor de vibración | -Sensor de vibración geófono externo |
| -Sensor 3D o sensores divididos, sensores de pozo | |
| -Fuente de alimentación de 12 V CC suministrada para sensores activos | |
| Canal AUX | Canal de grabación adicional, por ejemplo, para micrófono |
| – Fuente de alimentación de 12 V CC | |
| – Alimentación phantom conmutable (24 V / 48 V) para micrófonos | |
| E/S digital | E/S multipropósito para accesorios (dispositivos de alarma, dispositivos de disparo,..) |
| E/S serie | RS232 externo para impresora externa |
| Poder | Externo 9-18 V DC |
| (opcional 9-36 V CC) | |
