La sonda INCLIS está diseñada para determinar la desviación del eje del pozo y su acimut. La inclinometría generalmente se realiza al perforar pozos direccionales, monitorear el movimiento del suelo y las estructuras, trazar mapas y secciones, cuando se trata de datos de registro y perforación.
Las sondas INCLIS están equipadas con una brújula magnética de tres componentes y un acelerómetro. El acelerómetro mide el ángulo de la sonda en relación con el vector de gravedad. La brújula magnética determina la dirección de inclinación del pozo en un pozo abierto o revestido de plástico. Si el pozo tiene una carcasa metálica o perforada en un macizo de mineral de hierro, lo que excluye la posibilidad de uso del magnetómetro de tres componentes, la orientación del inclinómetro se realiza utilizando varillas especiales de la superficie. Las varillas y el alimentador de varillas se pueden utilizar para realizar inclinometría tanto en pozos subhorizontales como verticales.

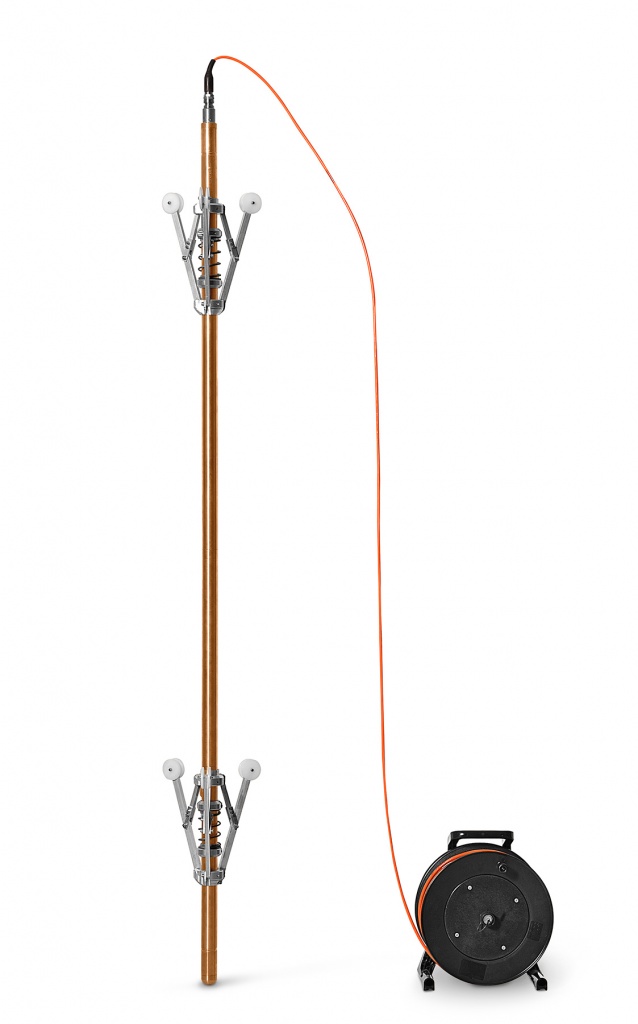

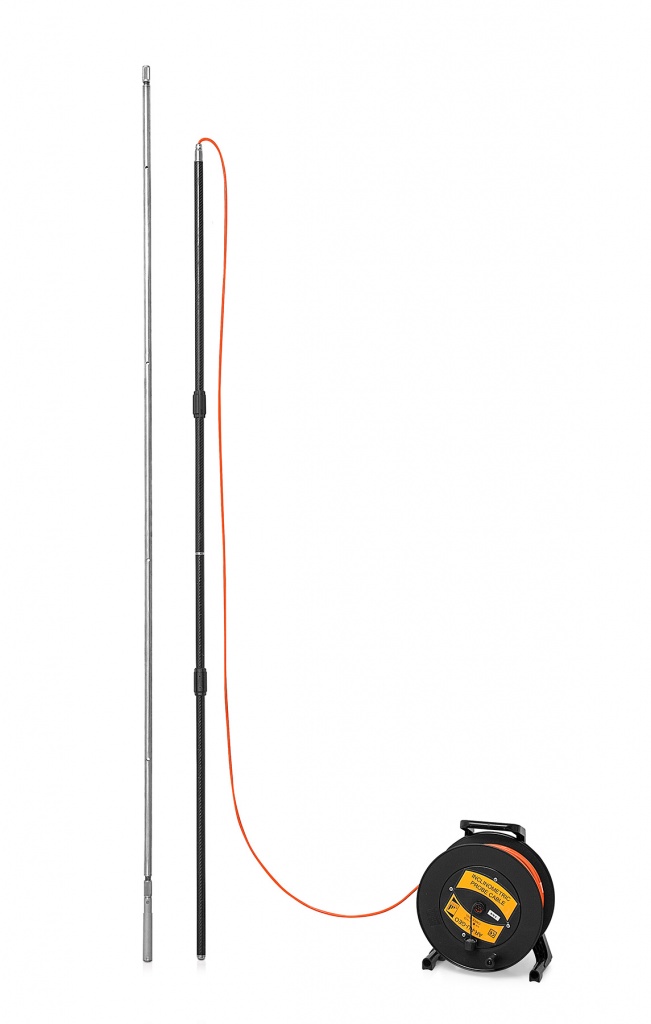

Las sondas INCLIS consisten en un módulo con electrónica y una extensión. La extensión está diseñada para estabilizar la sonda en el pozo. El paquete estándar también incluye un par de cilindros de centrado de teflón intercambiables y una línea de cable desmontable en un carrete compacto y liviano hecho de plástico duradero. Las mediciones en tiempo real se transmiten a través de Wi-Fi al dispositivo Andriod. La otra opción de grabación es un módulo de interfaz compacto que proporciona alimentación a la sonda y transferencia de datos a través de USB a un PC. El software Solclino se utiliza para obtener datos, gráficos y gráficos, guardar, leer archivos previamente grabados y generar un informe.
El cuerpo de la sonda INCLIS 30 está hecho de acero AISI 316L y tiene un diámetro exterior de 30 mm. El INCLIS 23C está alojado en una carcasa de fibra de carbono (SONDA CARBONO) con un diámetro de solo 23 mm, adecuada para trabajar en pequeños pozos o incluso realizar inclinometría directamente dentro de barras de perforación. El peso ligero de la sonda con un cuerpo de carbono facilita la realización de estudios en pozos verticales horizontales y profundos.
Áreas de aplicación:
- Caracterización física y mecánica de las propiedades del suelo
- Identificación de caries
- Índice de flujo de monitoreo de suelos

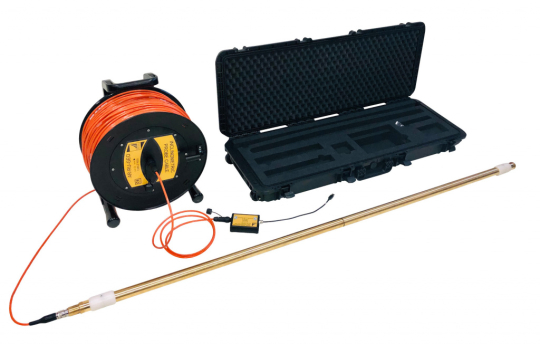

Conjunto de entrega:
- Sonda INCLIS con estabilizador
- Cable en carrete
- Caja de interfaz (para versión USB)
- Cable de conexión (para versión USB)

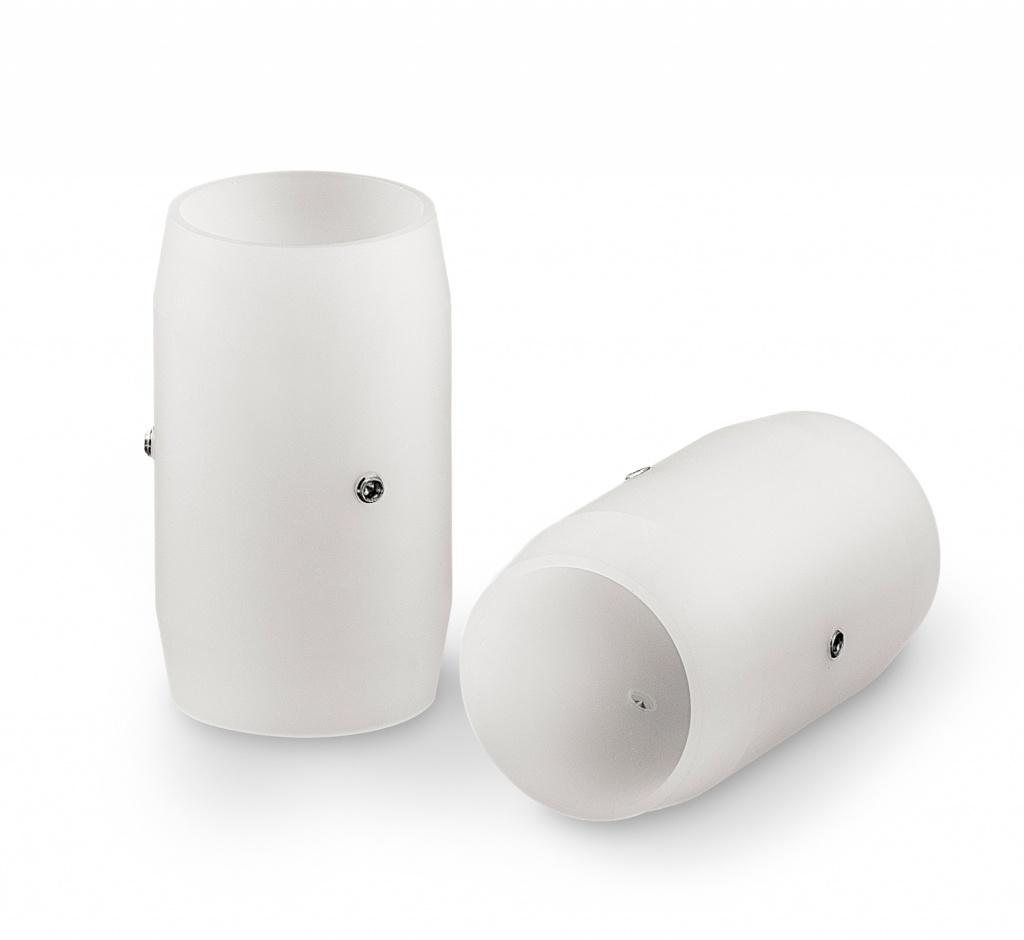

- Cilindros de teflón centrado (2 uds)
- Equilibrio de bloques con dos adaptadores
- SolClino Software

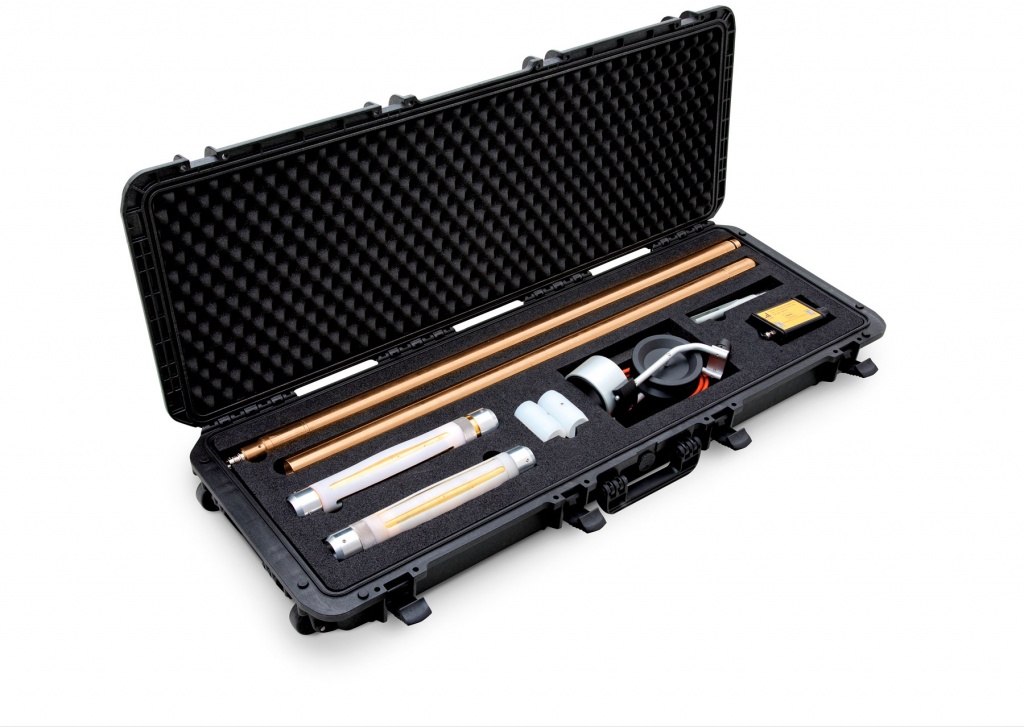

- Caso
Equipamiento opcional:
- Varillas para la orientación de la sonda desde la superficie
- Guía de varillas

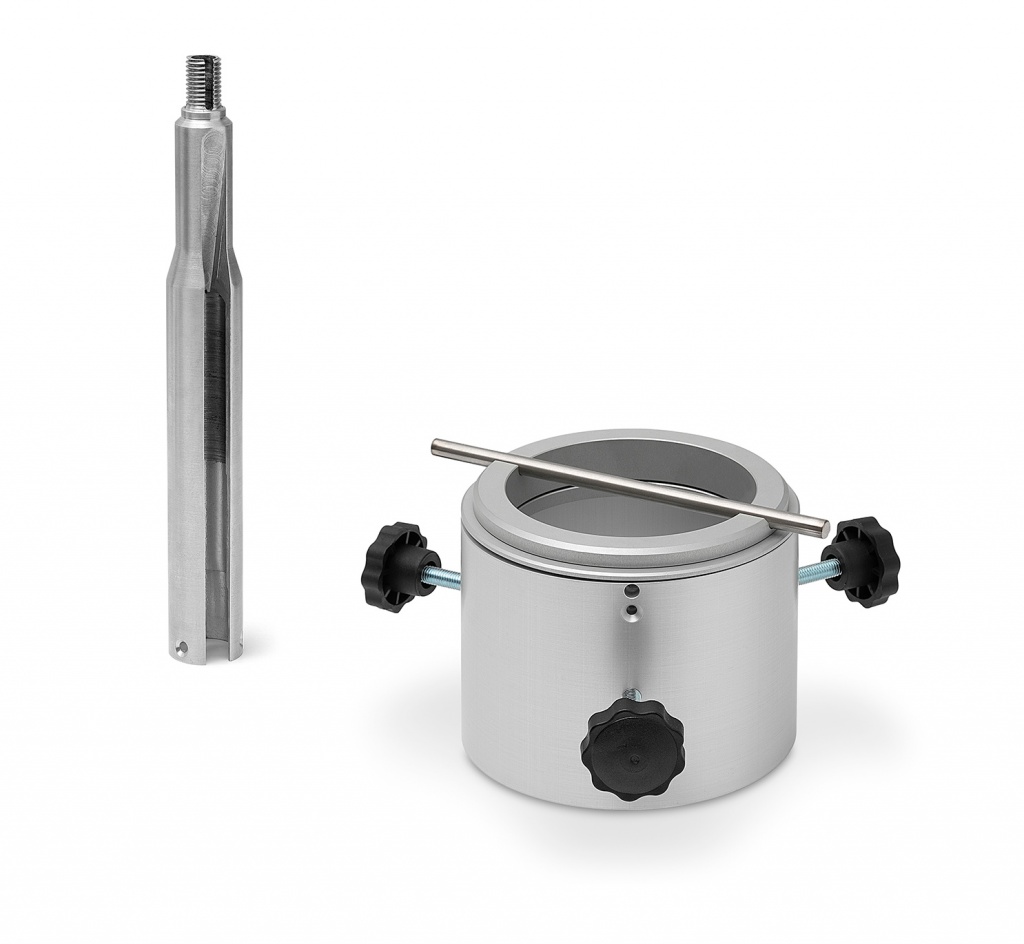

- Adaptador de varilla a sonda

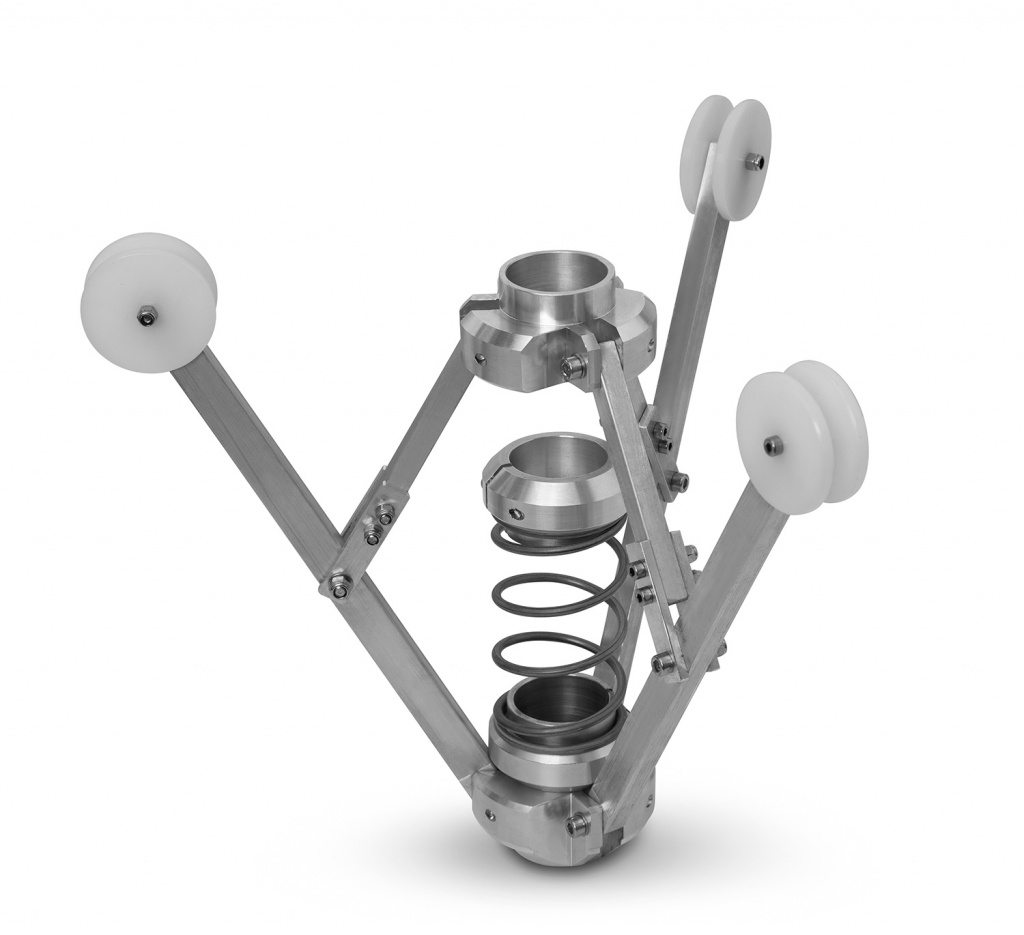

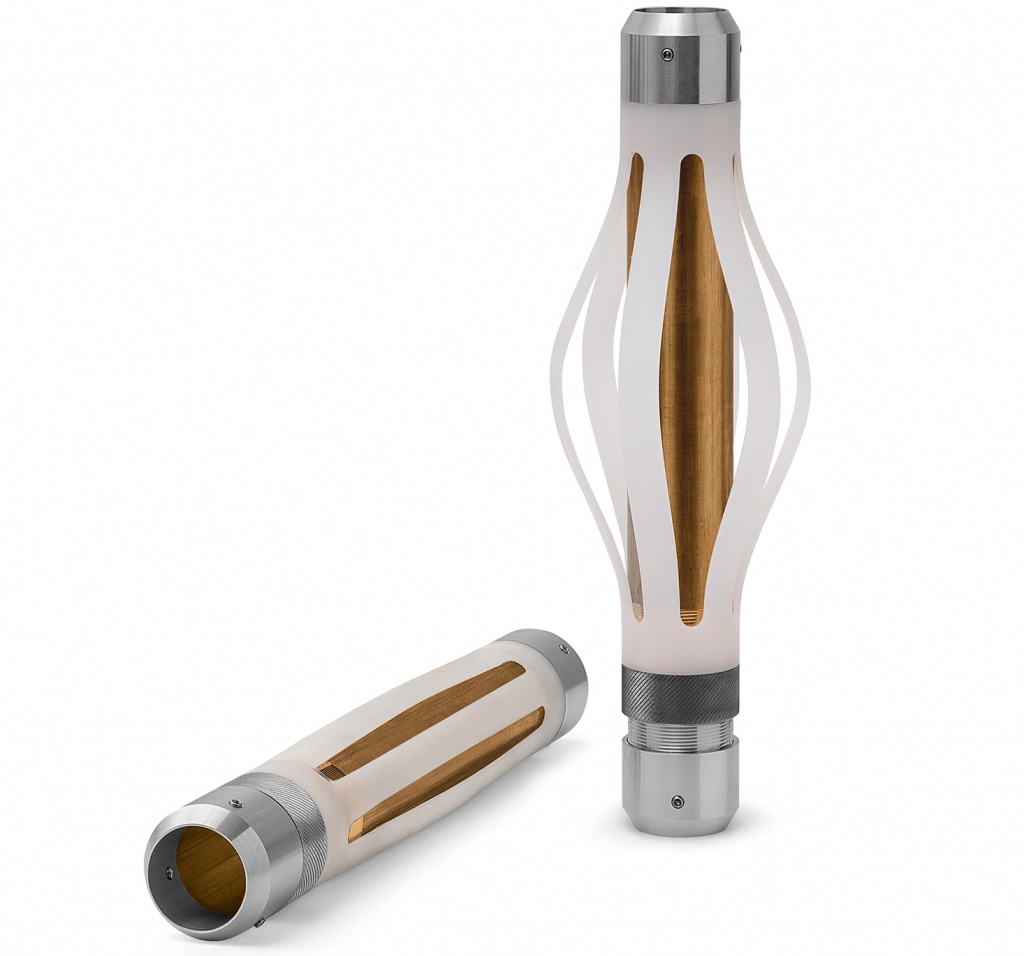

- Centralizador 50-160 mm
- Centralizador 150-500 mm

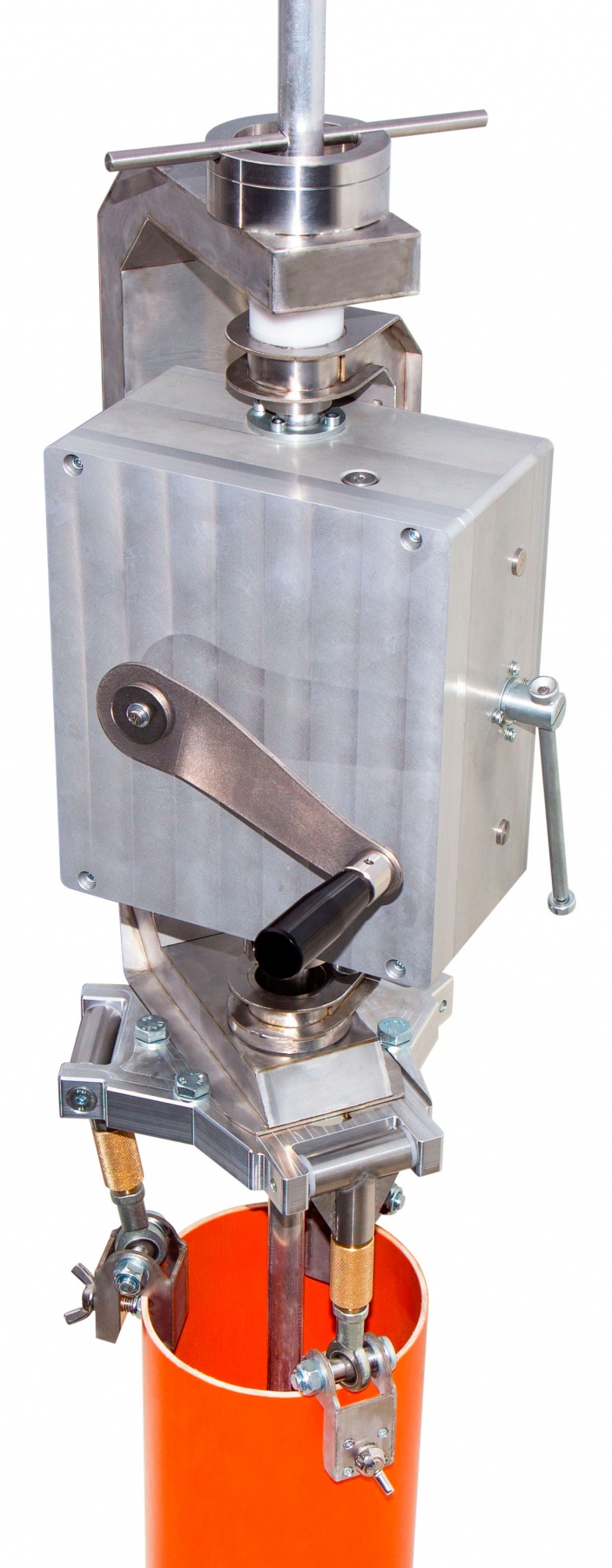

- Alimentador de varillas

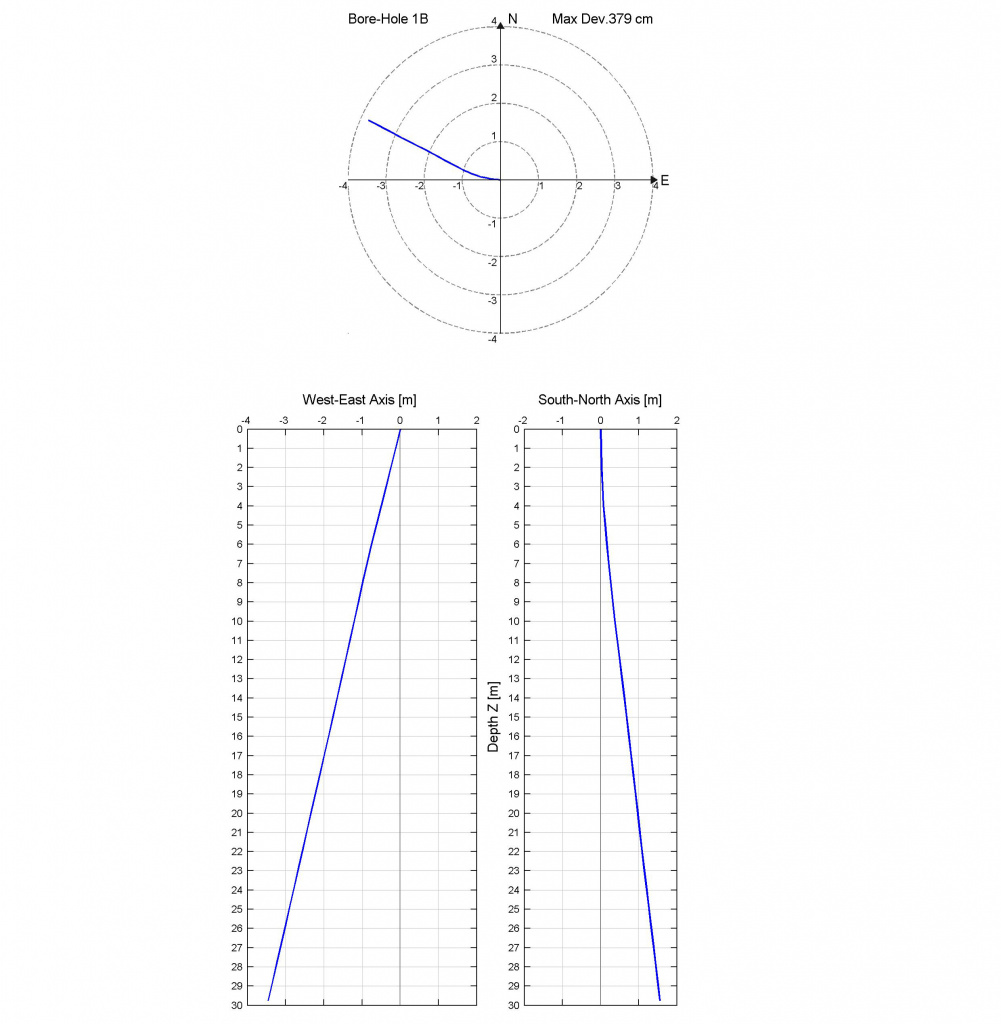

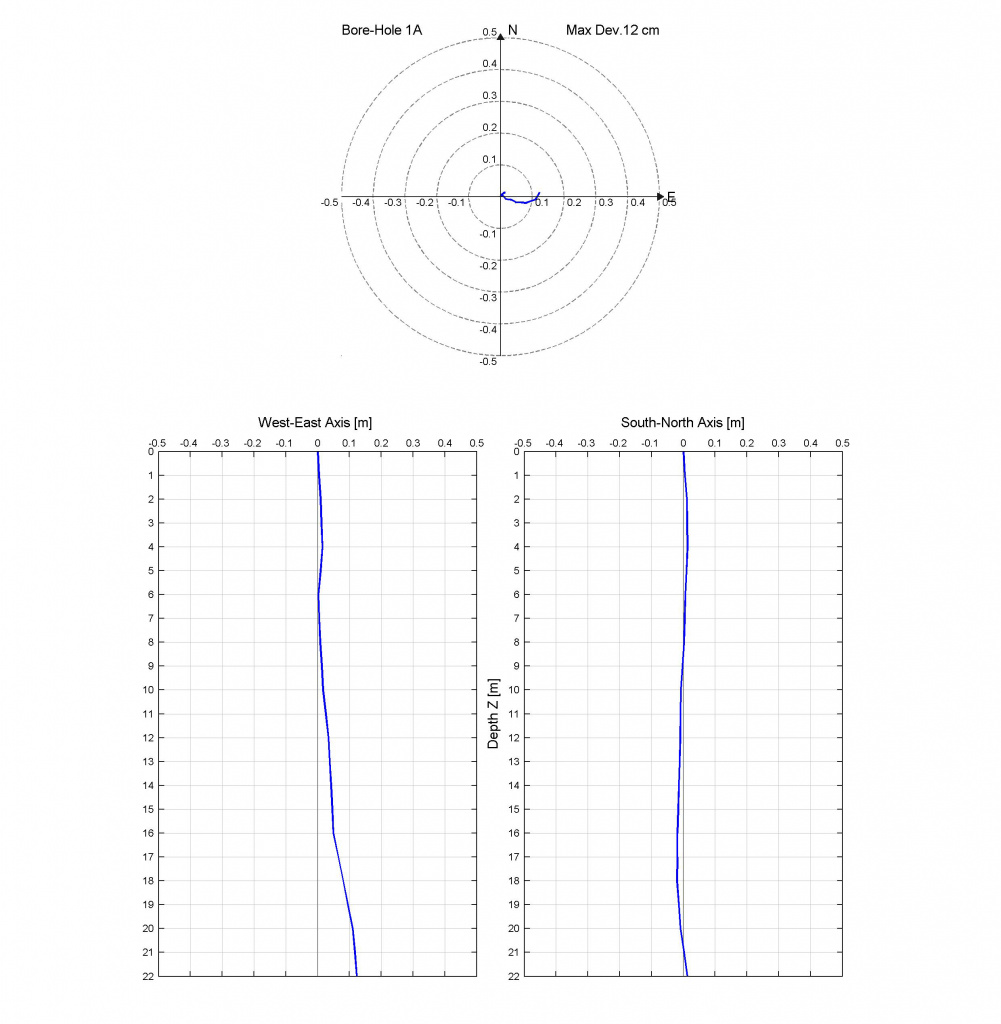

Ejemplos de datos obtenidos con la sonda inclinómetro INCLIS DH (secciones de pozo en diferentes planos):
| Ángulo de rotación | 360° en tres ejes |
|---|---|
| Profundidad máxima del pozo | hasta 850 m |
| Valores medidos | Componentes vectoriales del acelerómetro y campo magnético, temperatura del acelerómetro y la brújula magnética |
| Valores calculados y visualizados | Inclinación, azimut, AX, AY, AZ – componentes del vector de aceleración |
| HX, HY, HZ – componentes de campo magnético | |
| GTF – Gravity Tool Face – ángulo de rotación de la sonda en relación con el campo de gravedad | |
| MTF – Magnetic Tool Face – ángulo de rotación de la sonda en relación con el campo magnético | |
| AccelTemp – temperatura del sensor del acelerómetro | |
| MagTemp – temperatura del sensor del magnetómetro | |
| G-TOT – campo de gravedad total en g | |
| M-TOT – campo magnético total en Gauss | |
| Resolución angular | 0.02° |
| Precisión absoluta de medición de inclinación | ± 0.2° |
| Precisión absoluta de la medición del acimut | ± 0.5° |
| Error de medición del ángulo relativo | 0.1° |
| Velocidad de medición | hasta 8 Hz |
| El número de dígitos | Acelerómetro 3C – 24 Bit |
| Magnetómetro 3C – 16 bits | |
| Velocidad | 115200 |
| Número máximo de mediciones por pasada | hasta 32.768 |
| Corriente de alimentación | A una frecuencia de muestreo de 8 Hz – 16 mA |
| A una frecuencia de muestreo de 1/4 Hz – 500 μA | |
| En modo de espera: 50 μA | |
| Conector estándar | Souriau 200 Bar, IP69 |
| Interfaz | RS-422, USB 2.0 |
| Fuente de alimentación | 5 – 12 V DC / a través de USB desde PC |
| Sistema operativo | Ventanas 10 |
| Número de secciones de la sonda | 2 x 1 m cada uno – bloque inclinómetro y extensión |
| Longitud total de la sonda | 2 m |
| Diámetro externo | INCLIS 30 – 30 mm |
| INCLIS 23С – 23 mm | |
| Diámetro exterior de los cilindros de teflón | INCLIS 30 – 50 mm |
| INCLIS 23С – 50 mm | |
| Material del cuerpo | INCLIS 30 – acero |
| INCLIS 23C – carbono | |
| Sonda de masa | INCLIS 30 – 4,1 kg |
| INCLIS 23C – menos de 1 kg | |
| Rango de temperatura de funcionamiento | -25 ÷ +85 °C |
| Carga de choque máxima | 500 g |
