Tesseral Pro GeoDevice-TessPro

Tesseral Pro está diseñado para el modelado de onda completa 2D, 2.5D y 3D de datos sísmicos por métodos de diferencias finitas, sistema de planificación de observaciones y procesamiento de datos. El programa le permite configurar cualquier sistema de observación, construir modelos complejos de profundidad del entorno geológico utilizando datos GIS, mapas de superficies geológicas o modelos de velocidad sísmica 2D y 3D. Tesseral Pro ofrece un enfoque ingenioso para el desarrollo de modelos de capa delgada que ofrece una alta precisión y validez del modelo a la vez que es simple y rápido de construir. Para ello, datos de registro de pozos, posición espacial e inclinación de pozos, columnas estratigráficas, mapas de horizonte, etc. se utilizan.

• Diseño de levantamientos 2D o 3D con el cálculo de mapas de multiplicidad e iluminación de la sección
• Evaluación de la resolución sísmica para geología compleja y geometría de observación
• Identificación de artefactos de procesamiento que conducen a errores de interpretación
• Comprobación de la solidez de cualquier interpretación sísmica
• Síntesis de datos sísmicos para desarrollo y pruebas de software
• Proporcionar una comprensión clara de los elementos de onda convertida en la sección sísmica
• Modelado de la dependencia AVO para medios anisótropos, porosos, saturados de fluidos, elásticos y de capas delgadas, así como para límites curvos complicados por cambios en las propiedades físicas
• Modelado de registros sísmicos para observaciones de superficie, microsísmicas, VSP y pozos de alta frecuencia

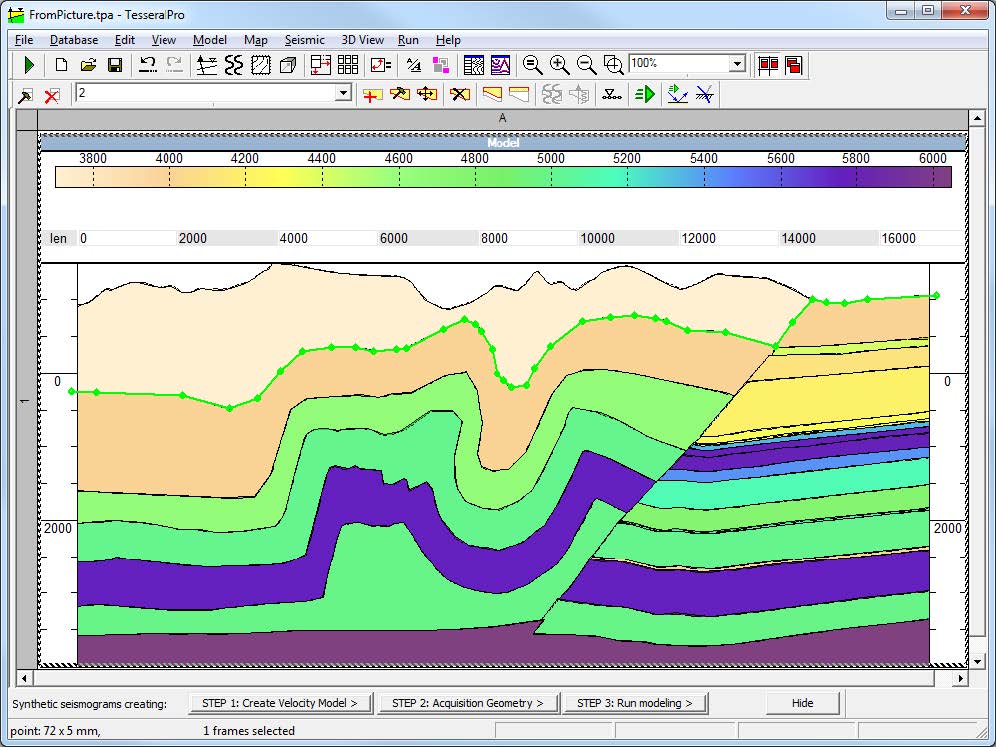

• Construir un modelo geológico y geofísico dibujándolos arbitrariamente o a partir de una imagen escaneada, así como obtener modelos complejos de múltiples parámetros a partir de datos geofísicos y geológicos disponibles, como cubos de velocidad, mapas de horizonte, fallas, trayectorias y roturas de pozos, registros de pozos
• Cálculo de sismogramas y procesamiento de datos para varios tipos de fuentes activas y pasivas utilizando una amplia gama de métodos para aproximar la ecuación de onda
• Visualización e investigación de la propagación de ondas y trayectorias de rayos

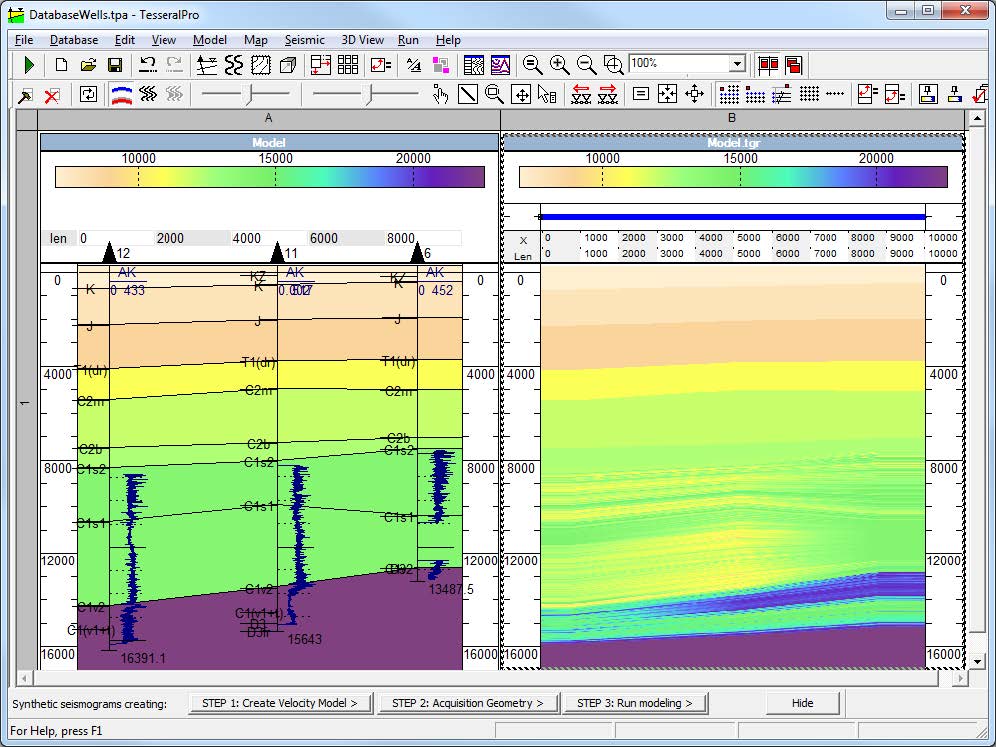

Tesseral Pro permite al usuario crear rápidamente un modelo de cualquier nivel de complejidad especificando la distribución de las velocidades de propagación de ondas P y S, la densidad de la roca, la porosidad, las propiedades del fluido, la absorción dependiente de la frecuencia y los parámetros Thomsen para medios transversalmente isótropos. Las fracturas se tienen en cuenta utilizando el modelo efectivo de Schoenberg. Para una creación más clara de modelos de capa delgada, se pueden utilizar varios datos auxiliares, como datos de registro de pozos, posición espacial e inclinación de pozos, columnas estratigráficas, mapas de horizonte, etc.

Las herramientas de modelado disponibles permiten calcular de forma rápida y precisa la propagación de vibraciones en un medio no homogéneo y obtener datos multicomponente 1D / 2D / 3D (1C / 2C / 3C) para varios tipos de fuentes activas y pasivas basadas en ecuaciones de ondas anisotrópicas escalares, acústicas, elásticas o elásticas. Cada esquema computacional puede incluir adicionalmente tres modos adicionales:

• Generación del campo de los tiempos de primera llegada, la energía máxima de la señal, la divergencia o el rotor del campo de onda, que proporcionan información adicional utilizada para calcular la función de Green para la migración de profundidad de Kirchhoff.
• Supresión de ondas SV en el área de origen, permitiendo incluir / excluir ondas superficiales generadas por la fuente
• Contabilidad de la absorción independiente de la frecuencia (factor de calidad)

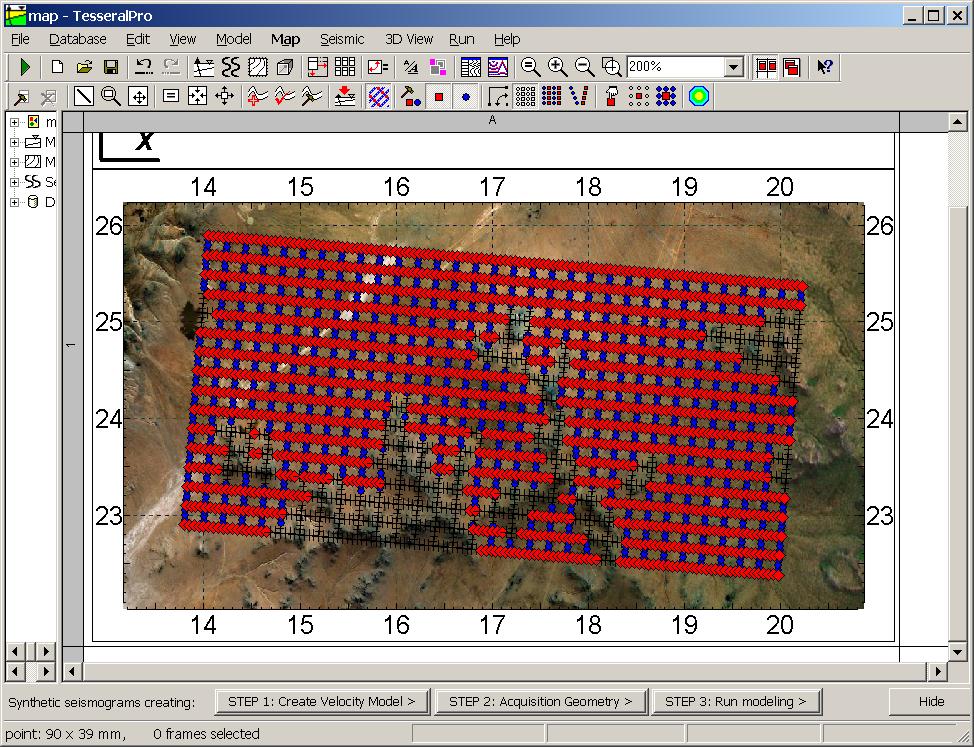

Ajuste Geometría
de observación Disposición de fuentes y receptores en ortogonal, diagonal, etc. direcciones, geometría de observaciones VSP 2D y 3D, archivos SPS, mapa del sitio, imágenes de satélite o mapa de Google – pueden formar la base de un sistema de observación. Al mismo tiempo, están disponibles los cálculos de mapas de superposición e iluminación para los horizontes objetivo.

Transformaciones del modelo de malla Hay 8 formas de transformar los datos en un formato de
cuadrícula, incluidas las splines, el kriging y el vecindario natural.

Visualización
de propagación de ondas Tesseral Pro proporciona herramientas de análisis de datos simulados que incluyen trazado de rayos y visualización de formas de onda. Los métodos de trazado de rayos complementan los métodos de diferencias finitas al permitir la identificación de ondas P u ondas convertidas reflejadas por objetivos en sismogramas sintéticos. Las trayectorias de rayos se representan y se pueden agrupar por horizonte reflectante, punto de disparo común, receptor común o punto de reflexión común.

Procedimientos
de procesamiento Tesseral Pro contiene una variedad de rutinas de procesamiento, que incluyen varias clasificaciones de rastreo, NMO / STACK, migraciones de tiempo y profundidad 2D antes y después de la pila, migraciones VSP, conversión de tiempo / profundidad, migraciones dúplex DWM y dúplex disperso DSWM, y otros.

Los métodos de modelado acústico y elástico de la solución de ecuación de onda 3D-3C proporcionan una aproximación de la
propagación de ondas en un entorno heterogéneo realista en todas las direcciones. Este tipo de modelado se puede aplicar en el estudio de objetos geológicos como arrecifes, domos de sal, varios tipos de fallas, grietas, fallas de inmersión abrupta, etc. en áreas donde es necesario restaurar las características precisas del reservorio en 3D.

Pulso de sondeo El usuario puede seleccionar el tipo de pulso de sondeo
y su frecuencia. Disponible tanto como un conjunto de impulsos estándar (Rikker, Puzyrev, fase cero, simétrico, impulso de fase mínima, etc.), o configurando el suyo propio, lo que permite establecer firmas de fuentes complejas y obtener sismogramas lo más cerca posible de los datos reales.

La computación
paralela Tesseral Pro permite realizar cálculos paralelos en múltiples computadoras o procesadores de clúster utilizando un complemento especial (versión de “red” – para Windows o “clúster” – para clústeres de Linux), así como el uso de aceleradores gráficos GPU.

Tesseral Pro le permite comprender las fortalezas y debilidades de la tecnología utilizada y reducir significativamente el tiempo de adaptación a las nuevas tecnologías.

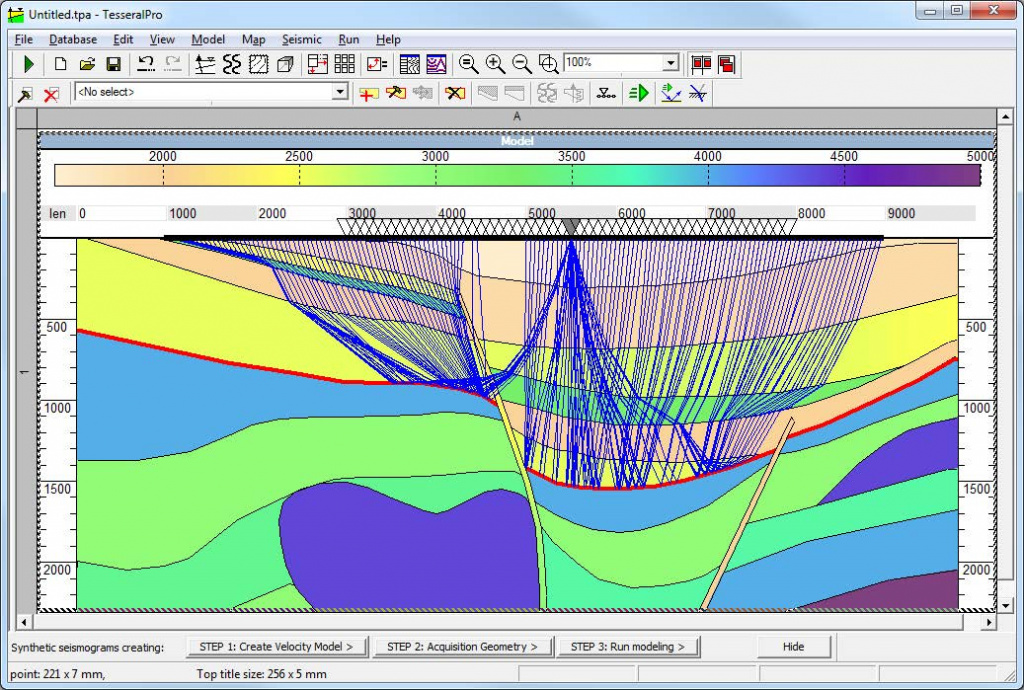

Un ejemplo de un modelo geológico construido en Tesseral Pro

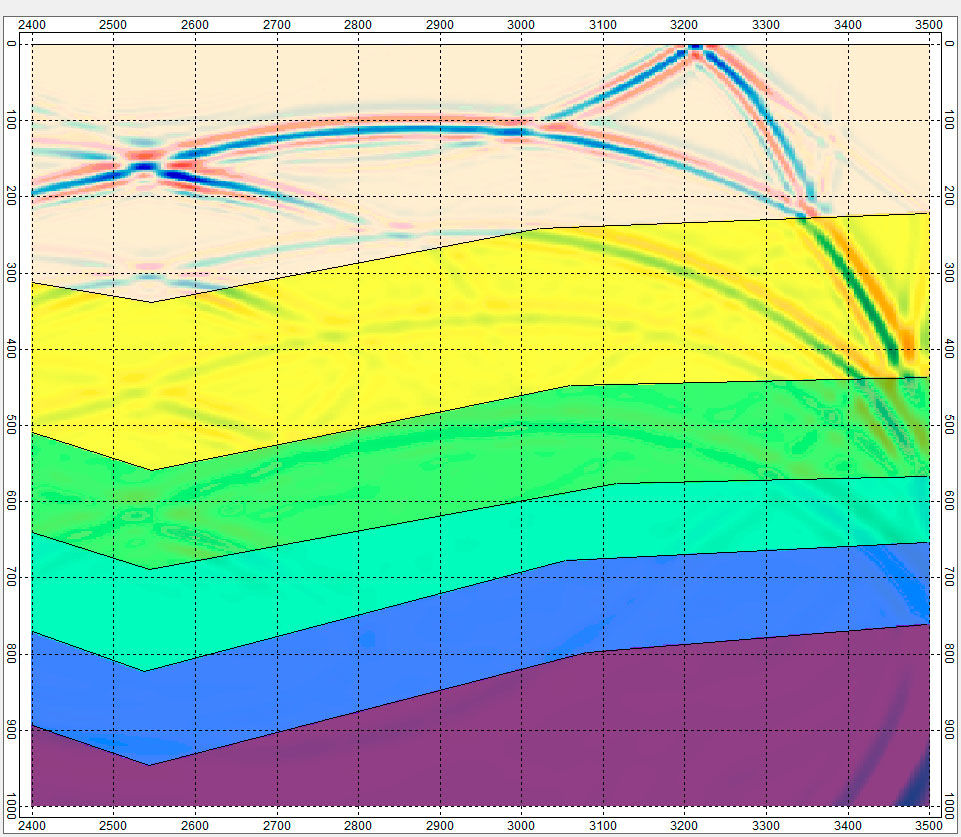

Un ejemplo de un modelo geológico con campo de onda simulado superpuesto

Un ejemplo de un modelo geológico complejo

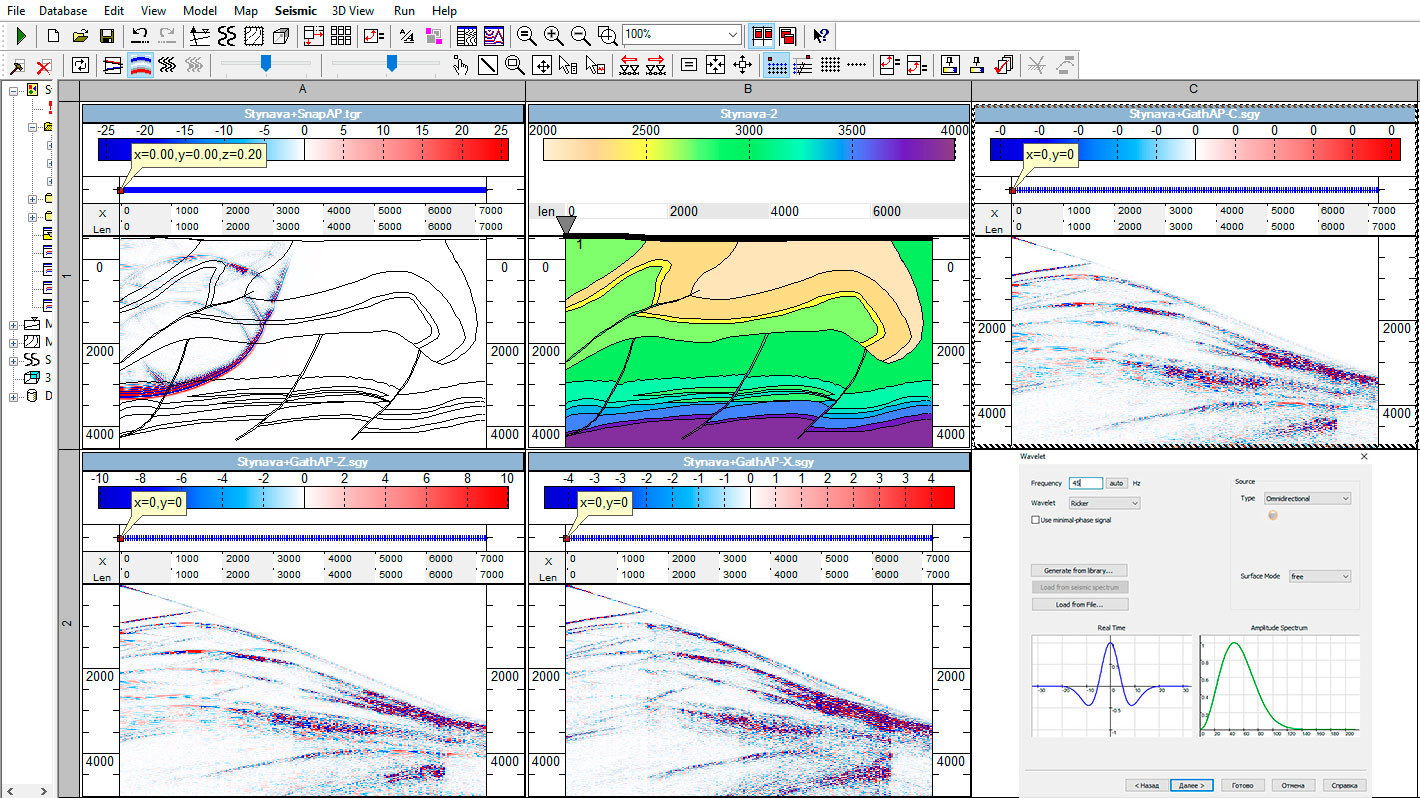

Un ejemplo de un resultado de simulación de onda completa en Tesseral Pro

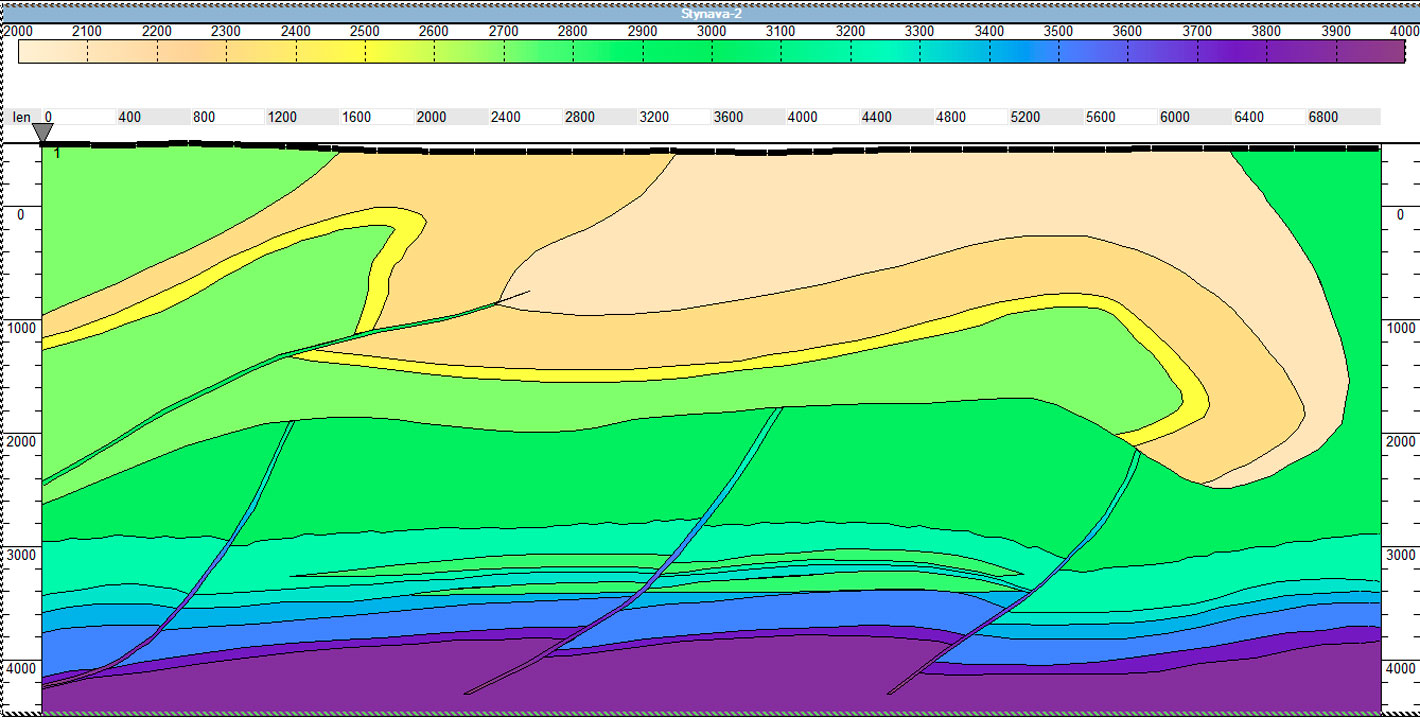

Ejemplo de modelo geológico con fallas listric

El resultado de la simulación de onda completa en el Tesseral Pro

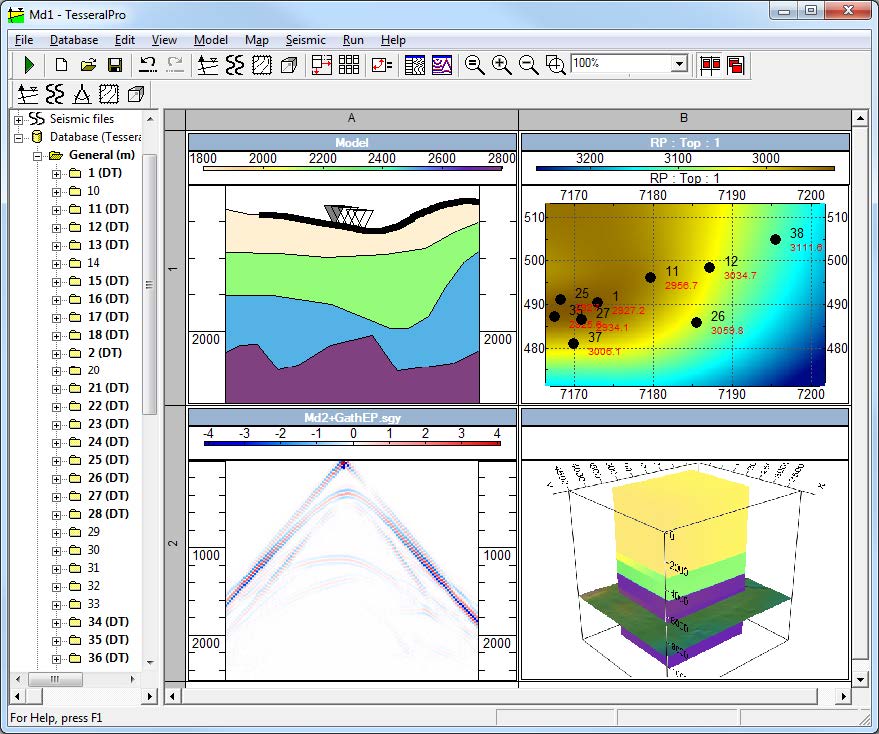

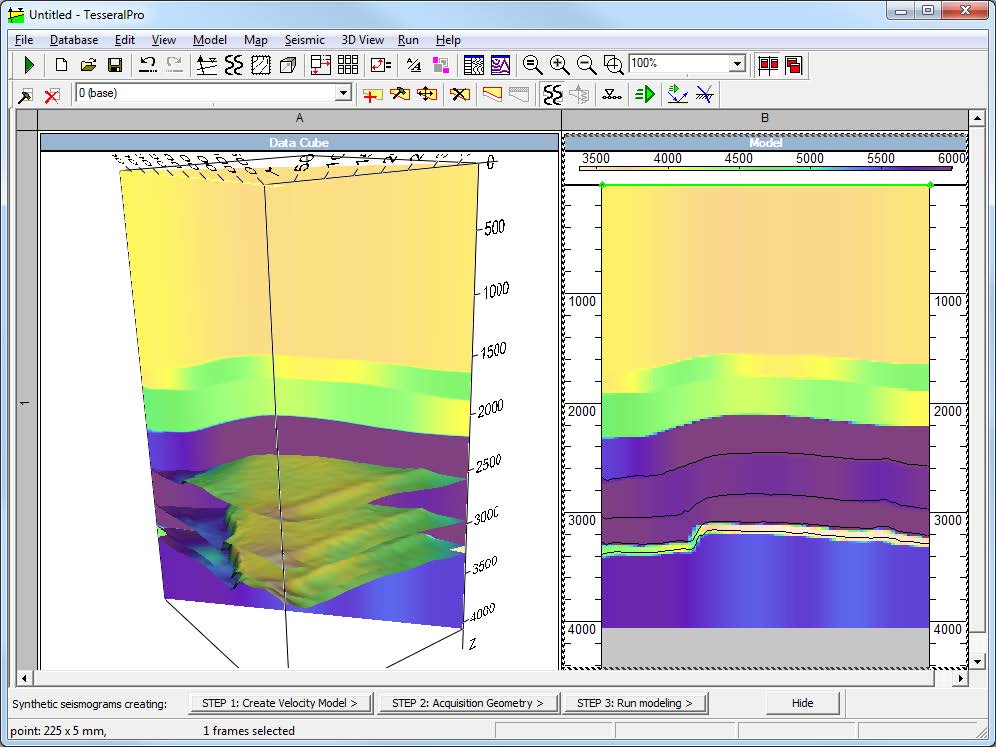

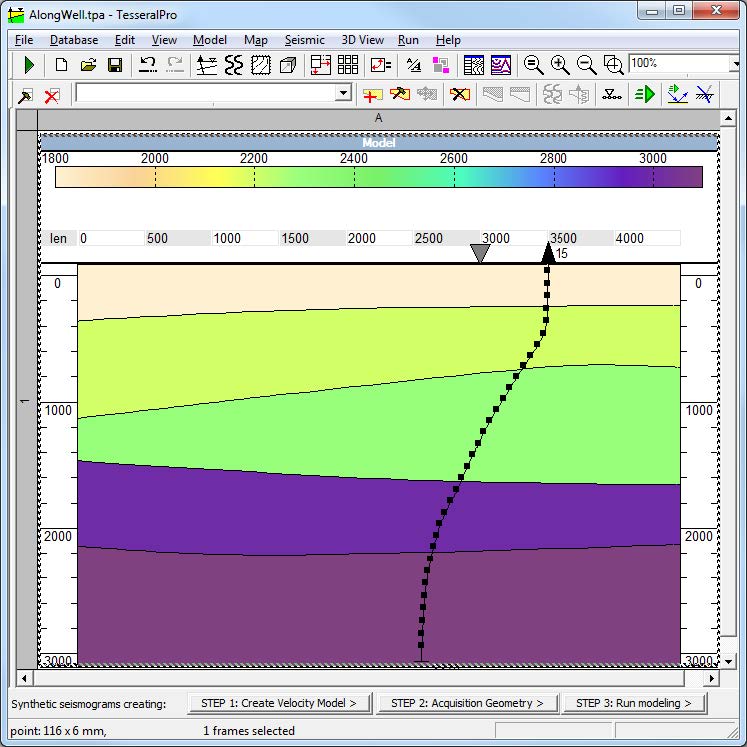

Un ejemplo de visualización de un modelo 3D con pozos y registros de pozos
