Propósito
El TORQ-TESTse utiliza para evaluar la resistencia al cizallamiento
• Superficies de hormigón
• La unión entre la fibra de carbono reforzado con láminas de polímero (CFRP) o tiras y hormigón
• La unión entre una capa y concreto
Principio

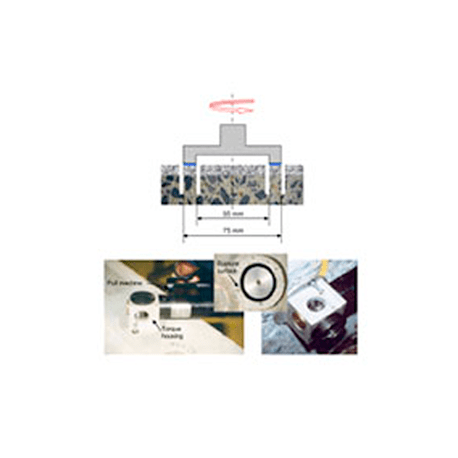

Un disco con un anillo integral, 55 mm de diámetro interior y 75 mm de diámetro exterior, está unido a la superficie utilizando un adhesivo de curado rápido (GRA) y se utiliza para impartir esfuerzo de cizallamiento a la superficie de ensayo.

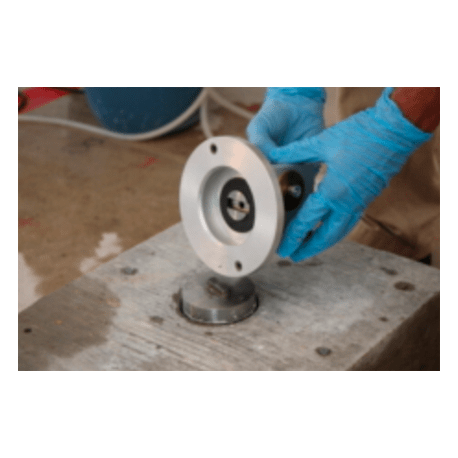

Para las pruebas de hormigón a la vista, la superficie se debe preparar primero con una herramienta de cepillado de diamante para producir una superficie plana y para exponer el agregado grueso. Antes de la unión del anillo, un poco especial doble-barril de extracción de muestras se utiliza para producir núcleos parciales como se ilustra a continuación. Los diámetros de bits de extracción de muestras coinciden con los diámetros interior y exterior del anillo.

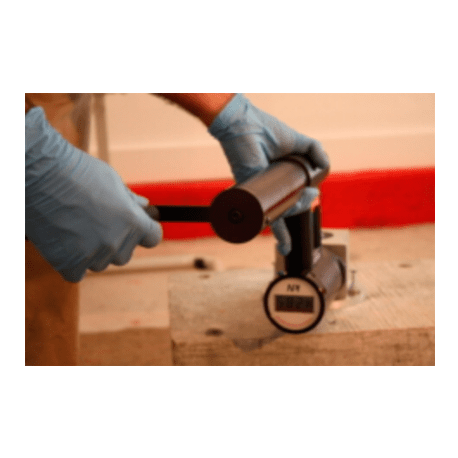

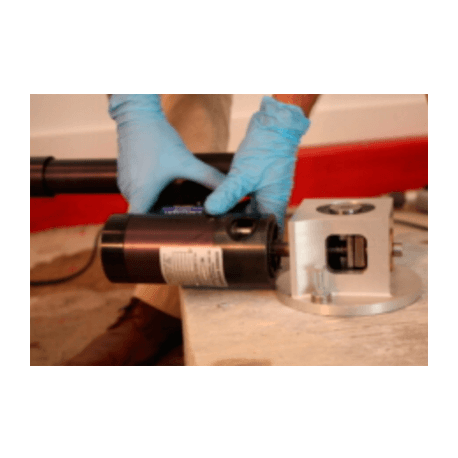

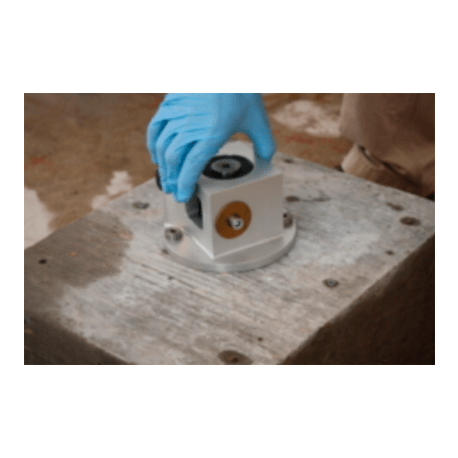

Después de que el adhesivo se haya curado, se aplica un par al anillo hasta la rotura se produce debido a la tensión de cizallamiento. El par de torsión se aplica con una carcasa de par especial que está anclado a la superficie. La carga se lleva a cabo con la máquina de tracción utilizado para la CAPO-TEST. La carga de la máquina de tracción se aplica de forma excéntrica en la carcasa de par, lo que produce un momento de torsión.
La fuerza máxima se registra y se convierte en una resistencia al cizallamiento utilizando la relación de conversión proporcionado, como se muestra arriba (derecha).
Información adicional se puede encontrar en la siguiente referencia:
Petersen, CG y Poulsen, E., “In-Situ Testing de Capa-Cerca-superficie de tiras de CFRP de hormigón y se unen-epoxi,” Estados Unidos y Canadá y Europa Taller de Ingeniería Ambiental, Zürich, Suiza, 1997.
Variación
El coeficiente de variación de los resultados de pruebas repetidas es aproximadamente 10% en concreto con un tamaño máximo de agregado de 38 mm.
Ejemplo de pruebas
Las pruebas con el TORQ-TEST en una viga del puente antes de la aplicación de tiras de CFRP
Números de pedido
Kit TORQ-800
| Articulo | Orden # |
|---|---|
| Carcasa de par con carga excéntrica | TORQ-810 |
| Discos dinamométricos, 6 piezas | TORQ-820 |
| Cepillo de acero | TORQ-830 |
| GRA Pegamento, caja | B-11060 |
| Conjunto de herramientas de anclaje, 8 mm. | TORQ-850 |
| Anclajes, 8 mm, 20 piezas | TORQ-860 |
| Tela de esmeril | TORQ-870 |
| Eliminador de polvo de goma bola | TORQ-880 |
| Martillo | TORQ-890 |
| Manual | TORQ-900 |
| Maletín | TORQ-910 |
C-104 CAPO-TEST Kit de la máquina de tracción
| Articulo | Orden # |
|---|---|
| Máquina de extracción hidráulica con medidor electrónico, 0-100 kN, división digital de 0.1 kN | L-11-1 |
| AMIGAS Software de impresión | L-13 |
| Cable para imprimir | L-14 |
| Vaso de llenado de aceite | L-24 |
| Botella de llenado de aceite | L-25 |
| Destornillador grande | C-149 |
| Destornillador pequeño | C-157 |
| Tabla de calibración | TORQ-920 |
| Manual | TORQ-930 |
| Maletín | TORQ-940 |
La broca doble para extracción de muestras parcial (la orden # TORQ-950) se utiliza con el CS-75 CORECASE.
