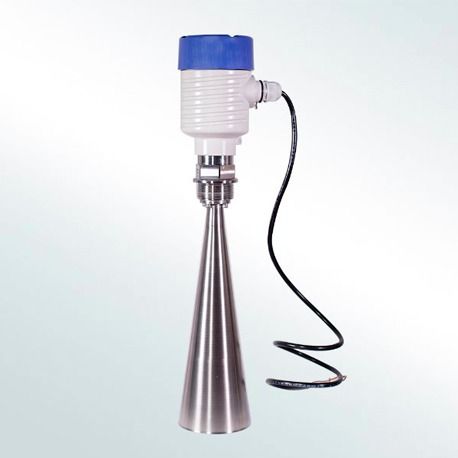

El transmisor de nivel de radar B-01-05-07-0200 emite un pulso estrecho de microondas por antena. El pulso viaja en el espacio a la velocidad de transmisión de la luz. Reunido en la superficie del medio medido, parte de su energía se refleja, por la misma antena.
Características De Transmisor
* Ángulo de haz pequeño, fuerte anti-interferencia, alta precisión y confiabilidad
* Rango de hasta 70 metros, cubriendo depósitos grandes y otras medidas de nivel de agua
* Buena estabilidad
* La señal de salida múltiple es opcional
* La potencia transmitida es extremadamente baja, sin dañar el cuerpo humano y el medio ambiente
* Instalación fácil
Aplicaciones
* Medición del nivel del agua del río
* Medición del nivel del agua del lago
* Medición del nivel del agua poco profunda
* Levantamiento hidrográfico
* Protección del medio ambiente
Especificaciones De Transmisor
| Articulo | Especificaciones técnicas | |
| Rango | 10m, 30m, 50m, 70m | |
| Salida |
4-20 mA, 4-20 mA con hart, RS485 (MODBUS-RTU) |
|
| Tensión de alimentación |
16-40VDC, 100-240VAC |
|
| Proceso de conexión |
G1_1 / 2, brida de soporte |
|
| Frecuencia de trabajo |
26GHz |
|
| Exactitud |
± 3 mm |
|
| Monitor |
Resolución de pantalla 128 * 64LCD: 1 mm |
|
| Alarma de relé |
250VAC / 30VDC @ 5A Opcional |
|
| Protección de ingreso |
IP67 |
|
| Temperatura media |
-40 ℃ ~ + 150 ℃ |
|
| Presión media |
-100 ~ 100kpa |
|
| Temperatura de funcionamiento |
-40 ~ + 85 ° C |
|
| Material de la carcasa |
Aleación de aluminio |
|
| Material de la antena |
304ss |
|
| Conmoción |
10m / s2 @ 10-150HZ |
|
| Condición de almacenamiento |
10 ℃ -50 ℃ @ 20% -90% RH |
|
Montaje
El microondas de lanzamiento de la antena de radar tiene un cierto ángulo, desde el borde de la antena hasta la superficie entre el medio medido, y las áreas de radiación del haz de microondas no deben ser un obstáculo.
Para garantizar que los productos cumplan con los requisitos de la clasificación IP67, asegúrese de que:
– El cabezal de sellado esta intacto;
– El cable no está dañado;
– Asegúrese de que el cable se utiliza de acuerdo con los requisitos de conexión eléctrica en la especificación;
– Antes de ingresar a la interfaz eléctrica, el cable se dobla hacia abajo, para garantizar que el agua no fluya hacia la carcasa, como se muestra en la figura;
– Apriete la cabeza del sello del cable;
– Por favor, devuelva las interfaces eléctricas no utilizadas a enchufes ciegos enchufados.
Dimensión De Transmisor
