En la mayoría de las tareas rutinarias de replanteo RTK, los topógrafos dependen de la brújula de su recolector de datos (o teléfono inteligente) para guiar la dirección del replanteo. Por lo general, esto funciona bien, pero en ciertos entornos, como sitios de construcción con fuertes interferencias electromagnéticas, la brújula puede volverse imprecisa o incluso completamente inutilizable.
Para solucionar esto, SingularPad proporciona tres métodos de referencia diferentes para la dirección del replanteo:
Brújula electrónica
Panel de dispositivos hacia
Punta del poste hacia
Cada método está diseñado para condiciones de trabajo específicas, lo que garantiza que los topógrafos puedan continuar con sus tareas incluso cuando una fuente de información direccional deja de ser confiable.
Antes de utilizar estas funciones, asegúrese de que su software SingularPad esté actualizado a la última versión.
1. E-Compass: opción predeterminada
El método E-Compass es el modo predeterminado en SingularPad. Se basa en la brújula electrónica de su recolector de datos o teléfono inteligente para determinar la dirección.
La posición se calcula desde el receptor RTK.
La dirección se deriva de la orientación del propio recopilador de datos.
Como resultado, cuando gire el recolector, la flecha o la guía de replanteo que se muestra en el software girará en consecuencia. Este método es simple e intuitivo pero puede verse afectado por interferencias magnéticas.
2. Panel del dispositivo hacia – Uso del receptor IMU
Cuando la brújula electrónica deja de ser confiable, los topógrafos pueden cambiar al Panel de dispositivos hacia. Este método utiliza la IMU del receptor para proporcionar orientación direccional en lugar de depender de la brújula del colector.
Para habilitar:

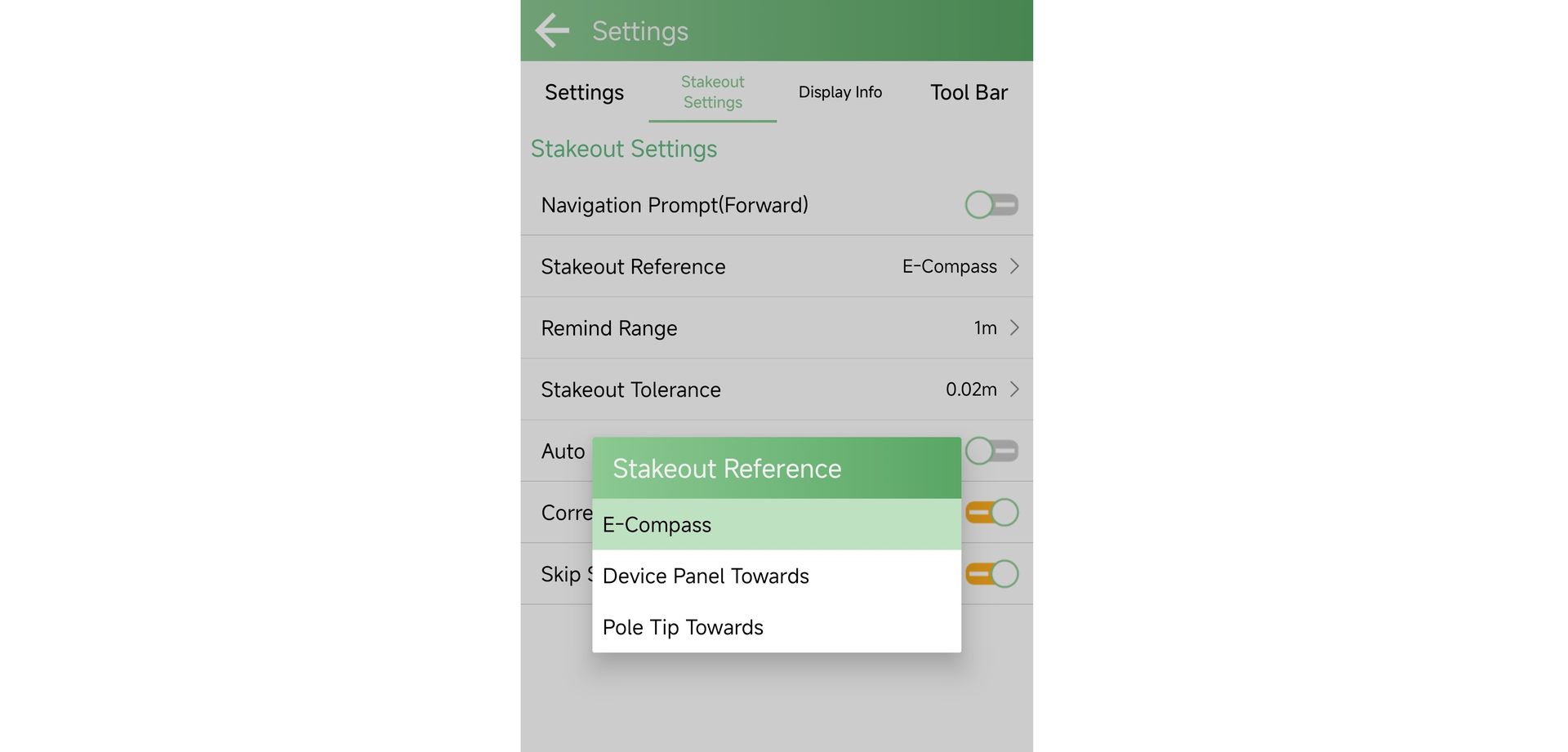

Vaya a Configuración → Configuración de replanteo en SingularPad.
Elija Panel de dispositivos hacia como referencia de replanteo.
Encienda la función IMU del receptor y finalice la inicialización
Ahora, simplemente alinee el panel frontal del receptor con la dirección en la que desea moverse. La interfaz de replanteo se actualizará según la orientación del receptor en lugar del recolector de datos.
Este método es particularmente efectivo cuando se trabaja en áreas donde la PDA o la brújula del teléfono inteligente no pueden funcionar de manera confiable.
3. Inclinación del polo hacia: independiente de la brújula y la IMU
Para casos extremos, como sitios con fuertes interferencias magnéticas o cuando se utiliza un receptor sin IMU, SingularPad ofrece la opción Pole Tip Towards.
En este modo, la dirección del replanteo está determinada por la orientación de la punta del poste topográfico. Debido a que no depende ni de la brújula del recolector de datos ni de la IMU del receptor, ofrece un método de respaldo sólido cuando otras opciones no están disponibles.
Con estas tres opciones disponibles en SingularPad, los topógrafos pueden adaptarse a una variedad de condiciones de campo:
E-Compass para entornos estándar.
Panel de dispositivos Hacia cuando la brújula del coleccionista no es confiable.
Pole Tip Towards como alternativa en áreas de alta interferencia o con receptores que no son IMU.
Al comprender cuándo aplicar cada método, puede garantizar una guía de replanteo confiable en diferentes escenarios de trabajo.
Y si busca una experiencia de replanteo aún más intuitiva, SingularXYZ Orion ONE RTK también admite el replanteo basado en AR, combinando la visión de la cámara con la tecnología IMU para guiarlo visualmente en el campo.
